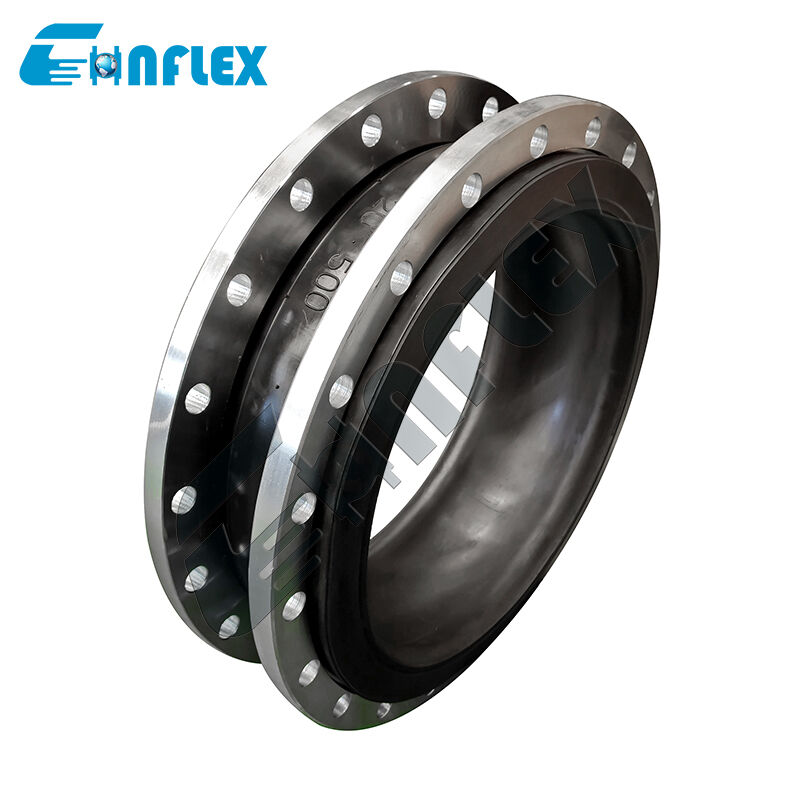

Joint flexible à pression multi-normes (PN16 / ANSI 150) : Compensateur de tuyauterie résistant à l'éclatement avec revêtement en fluoropolymère
Le bouclier chimique multi-compatibilité pour la tuyauterie industrielle mondiale.
Le Joint flexible à pression multi-normes (PN16 / ANSI 150) est un compensateur de tuyauterie robuste à double certification, conçu pour une intégration transparente dans les réseaux mondiaux de procédés chimiques, pétrochimiques et de service sévère. Les projets d'ingénierie internationaux et les mises à niveau d'installations sont fréquemment confrontés à des conflits de compatibilité de brides lors de la jonction entre les infrastructures de tuyauterie métriques européennes (PN16 / 16 bar) et les normes américaines (ANSI Classe 150 / 150 lb). Ce joint flexible avancé résout ce problème grâce à une architecture de bride multi-fentes et bi-normes, associée à un revêtement interne impénétrable en fluoropolymère (PTFE).
Le revêtement PTFE haute densité assure une isolation chimique complète et non réactive, protégeant la coque extérieure en caoutchouc composite contre le cloquage, le gonflement et la dégradation chimique due aux acides agressifs, aux oxydants puissants et aux solvants toxiques. Renforcé par des tissus de cordes synthétiques multi-plis et des anneaux en fil d'acier intégrés, le boîtier résistant à l'éclatement offre des marges de sécurité élevées sous des cycles de pression continus. En absorbant la croissance thermique multi-axiale, en amortissant les vibrations destructrices des pompes et en éliminant les maux de tête liés à la conversion des brides, ce compensateur universel garantit une sécurité sans fuite et une grande flexibilité opérationnelle dans les systèmes mondiaux de transfert de fluides.
Caractéristiques de performance
Compatibilité de bride multi-normes : Dispose d'une bride à double perçage qui s'adapte aux motifs de cercle de boulons PN16 (EN 1092-1) et ANSI Classe 150 (ASME B16.5), simplifiant l'intégration d'équipements transfrontaliers et réduisant l'inventaire de pièces de rechange.
Bouclier chimique pour service sévère : Le revêtement intérieur en fluoropolymère pur (PTFE) reste complètement inerte contre les acides minéraux concentrés, les alcalis agressifs, les solvants réactifs et les hydrocarbures volatils, assurant une isolation totale des fluides.
Corps composite résistant à l'éclatement : Construit avec des plis de cordes synthétiques à haute ténacité et un renforcement interne en fil d'acier, offrant une résistance exceptionnelle à l'éclatement et une stabilité structurelle sous une pression de travail continue de 16 bar.
Soulagement de mouvement omnidirectionnel : Le profil d'arche à sphère unique conçu cède en douceur aux contraintes dynamiques de la tuyauterie, absorbant la compression axiale, l'extension axiale, le cisaillement latéral et les désalignements angulaires simultanés.
Joint intégral à bride pleine : Le revêtement intérieur en PTFE s'étend complètement à travers la gorge et se replie sur la face des brides de support multi-normes, créant une surface de joint chimique intégrée et anti-éclatement qui empêche la corrosion de la face de bride et les suintements du joint.
Spécification du produit
| Taille |
Longueur |
Mouvements admissibles en fonctionnement |
| mm |
pouce |
mm |
Compression axiale mm |
Extension axiale
mm |
Mouvement transversal
mm
|
Déflexion angulaire mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Remarque : Si le fluide est de l'huile, des substances acides ou alcalines, et qu'il existe des exigences spéciales pour la température de travail, vous pouvez le personnaliser en envoyant une lettre ou un dessin. Veuillez préciser lors de la commande
|
Détails du produit
Flux de production
|
1.Matière première
Matières premières en caoutchouc CR/EPDM/NBR de premier niveau, Pas de caoutchouc recyclé
2. Plastification
et mélange
|
Formulation spéciale pour une meilleure flexion avec du nylon, pour une meilleure résistance et étanchéité 3. Enroulement des ébauches
Le renforcement en fil d'acier plaqué cuivre empêche le décollement
|
4. Vulcanisation
La machine de vulcanisation automatique assure le temps et la pression de vulcanisation
|
|
5. Inspection
Une inspection stricte à 100 % est de la responsabilité des consommateurs
|
6. Emballage
Emballage protecteur pour éviter la rouille et la casse
|
Application
Les joints de dilatation en caoutchouc standard sont largement utilisés dans divers domaines, notamment la construction, l'industrie chimique, la construction navale, l'eau du robinet, le gaz, les pipelines chimiques, les pipelines pétroliers, les pipelines alimentaires, les pipelines de climatisation et le traitement des eaux usées.
Nos services
|
1.24 heures en ligne
2. Échantillons gratuits fournis3. Personnalisation prise en charge
4. Fournir des dessins
5. Plusieurs styles de paiement au choix
6. Inspection d'usine (matériaux, spécifications, quantité, pression, emballage)
7. Longue période de garantie
8. Emballage adapté au transport
Nos clients
Certificat
FAQ
Q1 : Quel est le principal avantage du perçage de bride multi-normes (PN16 / ANSI 150) ?
Dans les installations de traitement internationales, les équipements importés d'Europe (conformes aux normes PN16) sont souvent connectés à des tuyauteries conçues selon les normes américaines (ANSI Classe 150). La configuration des trous de bride multi-normes permet aux équipes de maintenance et aux entrepreneurs EPC de monter exactement le même joint de dilatation sur l'une ou l'autre norme sans utiliser d'adaptateurs personnalisés coûteux ni modifier les brides de tuyauterie.
Q2 : Comment le revêtement en fluoropolymère (PTFE) protège-t-il le joint de dilatation ?
Les composés de caoutchouc non revêtus comme l'EPDM ou le NBR se dégradent, gonflent ou ramollissent lorsqu'ils sont exposés à des produits chimiques industriels agressifs ou à des solvants organiques. Le revêtement intérieur continu en PTFE agit comme une barrière chimique impénétrable, garantissant que les fluides de procédé ne contactent que le fluoroplastique inerte tout en protégeant le corps élastomère extérieur pour qu'il remplisse ses fonctions d'absorption des chocs et des vibrations mécaniques.
Q3 : Des joints chimiques à bride pleine séparés sont-ils nécessaires pour l'installation ?
Aucun joint séparé n'est nécessaire. Le revêtement intérieur en PTFE s'étend complètement à travers la gorge et se replie sur toute la face d'étanchéité des brides de support multi-normes. Cette surface en PTFE retournée sert de joint résistant aux produits chimiques à couverture complète, créant une étanchéité immédiate et sans fuite lorsqu'elle est serrée contre les brides de raccordement.
Q4 : Quelles sont les limites de pression et de température pour ce joint flexible ?
L'unité composite est conçue pour des pressions de travail continues allant jusqu'à
16 bar (232 PSI / 1,6 MPa)
avec un rapport de sécurité anti-éclatement robuste. Contrôlée par le support élastomère de haute qualité, la température de fonctionnement continue est étendue jusqu'à
115°C
, ce qui permet de traiter la grande majorité des lignes de synthèse et de transfert de produits chimiques à chaud.Q5 : Des unités de contrôle (tiges de limite) doivent-elles être installées avec ce compensateur ?Les unités de contrôle (tirants/tiges de limite) sont fortement recommandées pour les systèmes de tuyauterie non ancrés ou les applications de service sévère à haute pression. Les tiges de limite restreignent physiquement le soufflet flexible de dépasser ses seuils de mouvement conçus lors de surtensions de pression soudaines ou d'événements de coup de bélier, empêchant la séparation des joints de tuyauterie.
