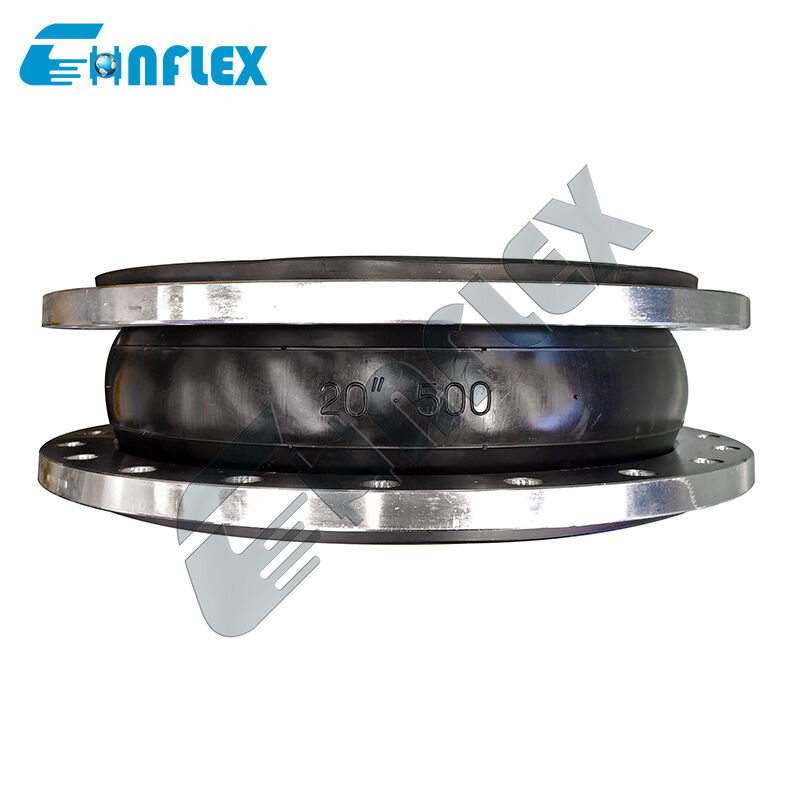

Joint de dilatation renforcé avec indice de pression certifié : raccord à bride doublé de PTFE indéformable pour fluides dangereux
Confinement de pression certifié sans déformation pour les conduites de fluides dangereux à haut risque.
Le joint de dilatation renforcé avec indice de pression certifié est une solution d'ingénierie avancée conçue pour les réseaux de traitement manipulant des milieux industriels volatils, toxiques et très agressifs sous pression. Lors du transport de produits chimiques dangereux, les raccords en fluoropolymère non renforcé ou flexibles standard peuvent subir un fluage structurel, un amincissement de paroi et une déformation radiale lors de cycles de pression prolongés, créant des risques de fuite critiques.
Ce raccord à bride renforcé résout l'instabilité structurelle en fusionnant une doublure certifiée en PTFE (Polytétrafluoroéthylène) haute densité directement dans un corps composite élastomère renforcé et haute résistance. La doublure en PTFE moulée avec précision offre une immunité chimique absolue tout en conservant son profil indéformable sous les pressions de fonctionnement nominales. Équipé de brides de support renforcées et construit selon des normes strictes de certification de pression, ce raccord flexible absorbe les vibrations de pompe à haute fréquence, neutralise les contraintes de dilatation thermique dynamique et maintient une sécurité totale sans fuite sur les systèmes de tuyauterie dangereux en service sévère.
Caractéristiques de performance
Intégrité structurelle indéformable : Conçu avec une doublure spéciale en PTFE haute densité et des couches de renfort internes intégrées qui empêchent le ballonnement radial, l'effondrement de la paroi et le fluage structurel sous pression de travail continue.
Indice de pression certifié par un tiers : Rigoureusement testé sous pression et certifié pour répondre aux limites de pression de travail définies, fournissant des marges de sécurité documentées pour le transport de fluides dangereux et à haut risque.
Résistance chimique universelle : La doublure intérieure en PTFE vierge est complètement non réactive, isolant le corps structurel extérieur des acides concentrés, des alcalis forts, des solvants organiques toxiques et des fluides de procédé corrosifs.
Isolation des chocs cinétiques à haute efficacité : La coque extérieure élastomère agit comme un isolant vibratoire efficace, amortissant le bruit mécanique, les surtensions hydrauliques et le bourdonnement du moteur directement à l'interface de la pompe ou de la vanne.
Joint d'étanchéité intégral à bride pleine : La doublure continue en PTFE s'étend à travers la gorge et s'évasé sur toute la face d'étanchéité de la bride, fonctionnant comme un joint intégré et résistant aux produits chimiques qui empêche les suintements du joint et la corrosion des faces de bride.
Spécifications du produit
| Taille |
Longueur |
Mouvements admissibles en fonctionnement |
| mm |
pouce |
mm |
Compression axiale mm |
Extension axiale
mm |
Mouvement transversal
mm
|
Déflexion angulaire mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Remarque : Si le fluide est de l'huile, des substances acides ou alcalines, et qu'il existe des exigences spéciales pour la température de travail, vous pouvez le personnaliser en envoyant une lettre ou un dessin. Veuillez préciser lors de la commande.
|
Détails du produit
Flux de production
|
1. Matière première
Matières premières en caoutchouc CR/EPDM/NBR de premier niveau, pas de caoutchouc recyclé
2. Plastification
et mélange
|
Formulation spéciale pour une meilleure flexion avec du nylon, pour une meilleure résistance et étanchéité 3. Enroulement des ébauches
Renfort en fil d'acier plaqué cuivre pour éviter le décollement
|
4. Vulcanisation
Machine de vulcanisation automatique assurant le temps et la pression de vulcanisation
|
|
5. Inspection
Inspection stricte à 100 % pour être responsable envers les consommateurs
|
6. Emballage
Emballage protecteur pour éviter la rouille et la casse
|
Application
Les joints de dilatation en caoutchouc standard sont largement utilisés dans divers domaines, notamment la construction, l'industrie chimique, la construction navale, l'eau du robinet, le gaz, les pipelines chimiques, les pipelines pétroliers, les pipelines alimentaires, les pipelines de climatisation et le traitement des eaux usées.
Nos services
|
1. En ligne 24 heures sur 24
2. Échantillons gratuits fournis3. Personnalisation prise en charge
4. Fourniture de dessins
5. Plusieurs styles de paiement au choix
6. Inspection d'usine (matériaux, spécifications, quantité, pression, emballage)
7. Longue période de garantie
8. Emballage adapté au transport
Nos clients
Certificat
FAQ
Q1 : Qu'est-ce qui provoque la déformation des joints doublés de PTFE standard sous pression, et comment ce joint l'empêche-t-il ?
Sous pression continue et à des températures élevées, le PTFE non renforcé peut subir un "fluage à froid" ou un fluage mécanique, provoquant l'étirement, l'amincissement ou la déformation radiale de la doublure. Ce joint renforcé empêche la déformation en liant la doublure en PTFE haute densité dans une matrice de caoutchouc multicouche renforcée de tissu, soutenue par des anneaux de retenue métalliques internes, préservant la géométrie interne exacte de la doublure sous charge.
Q2 : Pourquoi un "indice de pression certifié" est-il essentiel pour les tuyauteries de fluides dangereux ?
Les fluides dangereux, toxiques ou volatils ne laissent aucune marge d'erreur structurelle. Un indice de pression certifié fournit une preuve documentée que le joint de dilatation a subi une vérification d'éclatement hydrostatique et de cycles de pression, garantissant qu'il supporte de manière fiable les pressions de fonctionnement du système et les pics de pression inattendus sans fuite ni rupture.
Q3 : Des joints pleine face séparés sont-ils nécessaires lors du boulonnage de ce raccord à bride aux tuyaux ?
Aucun joint séparé n'est nécessaire. La doublure intérieure en PTFE s'étend à travers la gorge et s'enroule complètement sur la portée surélevée des brides de support métalliques. Cette limite en PTFE retournée agit comme son propre joint intégral résistant aux produits chimiques, formant une étanchéité immédiate et sans fuite lorsqu'elle est serrée contre les brides de tuyaux correspondantes.
Q4 : Ce joint indéformable peut-il supporter des conditions de vide total ou de pression négative ?
Oui. Étant donné que les conduites dangereuses subissent souvent des chutes de vide soudaines ou des forces d'aspiration, un anneau de support de vide interne optionnel peut être intégré à la construction lors de la fabrication. Cet anneau mécanique verrouille solidement la doublure en PTFE indéformable contre la paroi extérieure, empêchant l'effondrement de la doublure sous vide.
Q5 : Comment les unités de contrôle (tirants/tiges de limite) améliorent-elles la sécurité lors de l'utilisation de ce joint pour des milieux dangereux ?
Les unités de contrôle agissent comme une limite de sécurité mécanique pour les tuyauteries non ancrées. En cas de surpression ou de tassement inattendu d'une ancre de tuyau, les tiges de limite en acier renforcé limitent physiquement l'extension et la compression axiales, empêchant le soufflet flexible de se tendre excessivement et de provoquer une séparation catastrophique du joint.
