Class 300 Pressure Rating Reinforced Rubber Expansion Joint: Compensateur de croissance thermique ultra-durable pour les raffineries
Réduction des contraintes thermiques et sous pression pour les lignes de raffinage à haute pression.

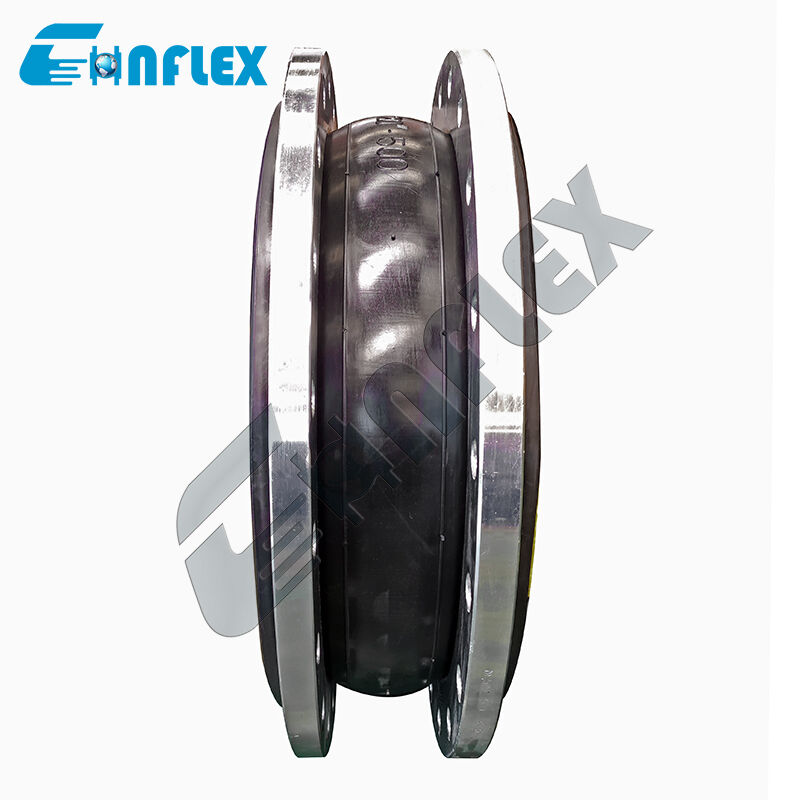

LeClasse 300 Joints d'expansion en caoutchouc renforcéest un compensateur de croissance de pipeline ultra-durable, spécialement conçu pour les conditions de travail extrêmes des raffineries de pétrole, des unités pétrochimiques et des installations chimiques à haute pression.Le fonctionnement selon les normes ASME de classe 300 nécessite une intégrité structurelle qui dépasse de loin les joints commerciaux standardCes lignes de service sévère sont soumises à des cycles d'expansion thermique intenses, à des pressions de travail élevées, à des chocs hydrauliques et à des vibrations mécaniques constantes provenant de compresseurs lourds et de pompes de transfert.
Conçu avec un corps élastomérique à plusieurs couches extrêmement épais renforcé par des couches de cordon synthétique de haute ténacité et des anneaux de retenue en acier interne solides,cette articulation d'expansion maintient la retenue haute pression jusqu'à la classe 300 enveloppes de fonctionnement sans ballonnage ou déformationIl est équipé d'une épaisse bride de support en acier au carbone de la classe 300 ASME B16.5 ou en acier inoxydable, usinée de précision, et agit comme uneun pont d'amortissement des vibrations qui absorbe les mouvements complexes des tuyaux multiaxiels, prévient la fatigue des buses sur les turbomachines critiques et assure une sécurité à long terme sans fuite dans les infrastructures de raffineries à haute tension.
Caractéristiques de performance
Classification structurelle ASME de classe 300:Conçus avec une précision élevée avec des couches de renforcement à paroi lourde pour fonctionner dans les limites de pression et de température de la classe 300 de l'ASME B16.5, offrant une production continue,un confinement de pression fiable dans des conditions de stress élevé.
Pour les pièces de rechange, les pièces de rechange sont utilisées pour les pièces de rechange.Construit avec des couches de câbles synthétiques à haute résistance et un renforcement en fil/anneau en acier à haute résistance intégré, empêchant l'expansion radiale, la déformation structurelle et la rupture par surpression.
Réduction de la croissance thermique à haute capacité:La configuration de l'arc flexible conçu absorbe en douceur les grands changements de croissance thermique, compensant simultanément la compression axiale, l'extension axiale, le cisaillement latéral,et défauts d'alignement des tuyaux angulaires.
Vibration et amortissement exceptionnels:L'épaisse matrice élastomérique agit comme un absorbeur d'énergie cinétique efficace, isolant les vibrations des machines lourdes, le bourdonnement du moteur et les pulsations soudaines de pression hydraulique directement à la source.
Résistance aux produits chimiques et aux médias de qualité raffinerie:Formulé avec des composés élastomériques synthétiques de haute qualité (tels que le NBR hydrogéné, le néoprène, l'EPDM ou des revêtements spécialisés) qui résistent aux dérivés des hydrocarbures, aux huiles de traitement, à la vapeur,et fluides de raffinerie agressifs.
Spécification du produit
| Taille |
Longueur |
Les mouvements autorisés en fonctionnement |
| mm |
pouces |
mm |
Compression axiale en mm |
Extension axiale
mm |
Mouvement transversal
mm
|
Déflexion angulaire en mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
Un quart |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 et demi |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
Le numéro 105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 et demi |
Nom de l'organisme |
20 |
12 |
14 |
15° |
| 80 |
3 |
Le montant de l'aide |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
Les États membres |
20 |
12 |
14 |
15° |
| 150 |
6 |
Les États membres |
20 |
12 |
14 |
15° |
| 200 |
8 |
Les États membres |
20 |
12 |
14 |
15° |
| 250 |
10 |
Les États membres doivent: |
20 |
12 |
14 |
15° |
| 300 |
12 |
Les États membres |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260 ou 300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Remarque: si le support est constitué d'huile, de substances acides ou alcalines et qu'il existe des exigences particulières pour la température de travail, vous pouvez le personnaliser en envoyant une lettre ou un dessin.Veuillez préciser lors de la commande
|
Détails du produit
Flux de production
|
1Matériau brut
Le CR/EPDM/NBR de niveau supérieur
matières premières en caoutchouc,
Pas de caoutchouc recyclé
|
2- Pour la plastification. et mélange
Formule spéciale pour une meilleure flexion avec du nylon, pour une meilleure résistance, étanchéité
|
3- Des blancs à envelopper.
Le fil d'acier enduit de cuivre empêche le tirage
|
|
4- Elle se vulcanise.
La machine de vulcanisation automatique assure le temps et la pression de vulcanisation
|
5- Je fais une inspection.
L'inspection stricte à 100% est de la responsabilité des consommateurs
|
6. Emballage
Emballage de protection pour le no
Rouille et rupture
|
Application du projet
Norme commune pour l'expansion du caoutchoucsont largement utilisés dans divers domaines, y compris la construction, l'industrie chimique, la construction navale, l'eau du robinet, le gaz, les pipelines chimiques, les pipelines pétroliers, les pipelines alimentaires, les pipelines de climatisation,et traitement des eaux usées.
Nos services
1.24 heures en ligne
2- Des échantillons gratuits sont fournis
3Prise en charge de la personnalisation
4. Fournir des dessins
5.De multiples modes de paiement à choisir
6Inspection d'usine (matériel, spécifications, quantité, pression, emballage)
7.Période de garantie longue
8- emballage adapté au transport
Notre client
Certificat
Questions fréquentes
Q1: Quelle est la pression de travail d'une classe 300 pour ce joint d'expansion en caoutchouc?
Une qualification ASME de classe 300 correspond à un profil de pression de travail maximal dePour les appareils à combustion interneà température ambiante, en fonction de la qualité du matériau de la bride et des facteurs de dégradation de température établis par les normes ASME B16.5.
Q2: Pourquoi les unités de commande (barres de limite) sont-elles obligatoires pour les joints de dilatation de la classe 300?
Sous les pressions de fonctionnement de la classe 300, les forces de poussée exercées à l'intérieur du tuyau sont extrêmement élevées.Les unités de commande (bâtons d'attache) agissent comme des arrêts de sécurité structurels ancrés à travers les brides des joints d'expansionIls empêchent l'arche en caoutchouc flexible de s'étendre ou de se comprimer au-delà de ses limites de conception lors de surtensions de pression ou de cycles thermiques.protégeant à la fois l'équipement de tuyauterie joint et non ancré.
Q3: Comment ce joint protège-t-il les équipements de raffinerie coûteux comme les pompes et les compresseurs?
Les conduites de raffinerie à haute pression se dilatent considérablement lorsqu'elles sont exposées à des fluides de processus chauds, générant des charges mécaniques massives.Ces forces provoquent une désalignement de l'arbre.Ce joint flexible de classe 300 absorbe les contraintes thermiques et les vibrations mécaniques avant qu'elles n'atteignent la machine.
Q4: Ce joint de classe 300 peut-il être équipé d'un revêtement en PTFE pour un service chimique agressif?
Pour les applications de raffinage sévères impliquant l'eau acide, les acides agressifs, ou les solvants organiques volatils,le tube interne peut être intégré à une doublure PTFE vierge de haute efficacité pendant la vulcanisationCela crée une double barrière de défense: PTFE pour une immunité chimique absolue et caoutchouc renforcé pour une flexibilité à haute pression.
Q5: Les brides de support sont-elles compatibles avec les tuyaux standard des raffineries américaines?
Oui, les brides de support sont perforées avec précision pour correspondre aux dimensions du cercle, au diamètre du trou et à l'épaisseur.assurer une intégration transparente des boulons dans les systèmes de tuyauterie industrielle à haute pression standard.
