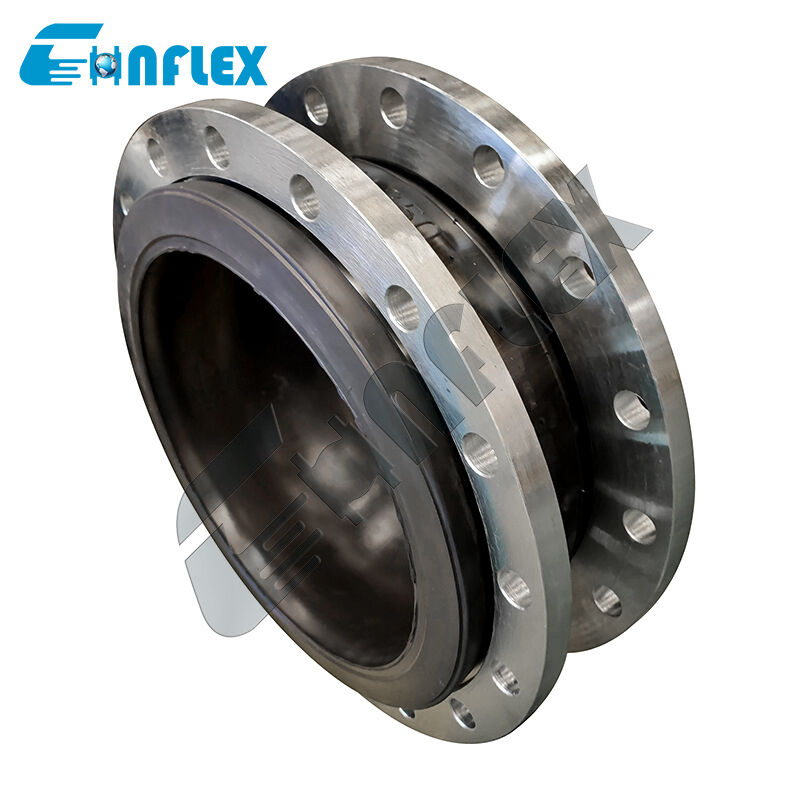

Connecteur de tuyau flexible avec indice de pression ANSI 150 : coupleur à soufflet renforcé robuste pour tuyauterie à contrainte élevée
Le cheval de bataille américain pour les applications de tuyauterie à contrainte élevée.
Le Connecteur de tuyau flexible avec indice de pression ANSI 150 est un coupleur à soufflet robuste et conçu pour répondre aux exigences rigoureuses des systèmes de tuyauterie industriels conçus selon les normes ASME/ANSI B16.5 Classe 150. Les réseaux de tuyauterie à contrainte élevée — tels que ceux que l'on trouve dans la production d'énergie, le traitement pétrochimique, le CVC et le transfert de fluides industriels — souffrent fréquemment d'une dilatation thermique extrême, de vibrations structurelles et de désalignements mécaniques.
Ce connecteur flexible robuste est doté d'une matrice élastomère multicouche renforcée, vulcanisée avec des plis de cordon en fibre synthétique à haute ténacité, offrant une rétention de pression exceptionnelle et une résistance à la fatigue dynamique. Équipé de brides de support en acier au carbone ou en acier inoxydable de classe ANSI 150 percées avec précision, il sert de pont robuste et flexible qui isole les vibrations de la pompe, soulage la contrainte de la paroi du tuyau et maintient une sécurité sans fuite sous des profils de pression de travail continus de classe 150.
Caractéristiques de performance
Conformité complète à la classe ANSI 150 : Conçu et testé pour s'intégrer parfaitement aux systèmes de tuyauterie ASME/ANSI B16.5 Classe 150, gérant des pressions de service jusqu'à 225 PSI (1,55 MPa) selon la température de fonctionnement.
Renforcement multicouche robuste : Construit avec des couches intégrées de cordon de tissu à haute résistance et des anneaux internes en fil d'acier pour éviter le ballonnement, la déformation structurelle et les surtensions de pression dans les conduites à contrainte élevée.
Atténuation supérieure des vibrations et du bruit : La matrice de soufflet élastomère absorbe les vibrations mécaniques transmises par les solides et le bruit acoustique générés par les pompes, les compresseurs et les refroidisseurs à haut rendement.
Soulagement de mouvement à haute capacité : La flexibilité multidirectionnelle compense en douceur la compression axiale simultanée, l'extension axiale, le cisaillement latéral et les désalignements angulaires causés par le tassement de l'équipement ou la croissance thermique.
Coque durable résistante à la corrosion : Formulée avec des composés de revêtement extérieur résistants aux intempéries, à l'ozone et à l'abrasion, garantissant une longue durée de vie dans les salles d'équipement intérieures et les environnements extérieurs difficiles.
Spécification du produit
| Taille |
Longueur |
Mouvements admissibles en fonctionnement |
| mm |
pouce |
mm |
Compression axiale mm |
Extension axiale
mm |
Mouvement transversal
mm
|
Déflexion angulaire mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Remarque : Si le fluide est de l'huile, des substances acides ou alcalines, et qu'il existe des exigences spéciales pour la température de travail, vous pouvez le personnaliser en envoyant une lettre ou un dessin. Veuillez préciser lors de la commande.
|
Détails du produit
Flux de production
|
1.Matière première
Caoutchouc CR/EPDM/NBR de premier niveau,
Pas de caoutchouc recyclé
2. Plastification
|
et mélange Formulation spéciale pour une meilleure flexion avec du nylon, pour une meilleure résistance et étanchéité
3. Enroulement des ébauches
|
Le renforcement en fil d'acier plaqué cuivre empêche le déchirement
4. Vulcanisation
|
|
La machine de vulcanisation automatique assure le temps et la pression de vulcanisation
5. Inspection
|
Une inspection 100% stricte est la responsabilité des consommateurs
6. Emballage
|
Emballage protecteur pour éviter la rouille et la casse
Application
Joints de dilatation en caoutchouc standard
|
sont largement utilisés dans divers domaines, notamment la construction, l'industrie chimique, la construction navale, l'eau du robinet, le gaz, les pipelines chimiques, les pipelines pétroliers, les pipelines alimentaires, les pipelines de climatisation et le traitement des eaux usées.
Nos services1.24 heures en ligne
2. Échantillons gratuits fournis
3. Personnalisation prise en charge
4. Fournir des dessins
5. Plusieurs styles de paiement au choix
6. Inspection d'usine (matériaux, spécifications, quantité, pression, emballage)
7. Longue période de garantie
8. Emballage adapté au transport
Nos clients
Certificat
FAQ
Q1 : Quelle pression de service un indice « Pression nominale Classe ANSI 150 » spécifie-t-il pour ce connecteur ?
Un indice Classe ANSI 150 correspond à une pression de service nominale de
150 à 225 PSI
(environ 10 à 15,5 bar) pour un service à température ambiante, correspondant aux indices de pression-température des brides de tuyauterie standard ASME B16.5 Classe 150.Q2 : Quel est le principal avantage de l'utilisation d'un coupleur à soufflet renforcé robuste dans une tuyauterie à contrainte élevée ?Dans les réseaux de tuyauterie à contrainte élevée, les connexions rigides transfèrent les vibrations de l'équipement et la dilatation thermique directement dans les ancrages de tuyauterie, les raccords de pompe et les corps de vanne, entraînant des fissures de fatigue et des fuites. Ce connecteur flexible agit comme un tampon de décharge de contrainte, absorbant ces charges mécaniques dynamiques avant qu'elles n'endommagent les équipements critiques.
Q3 : Les brides sont-elles compatibles avec les agencements de tuyauterie américains standard ?
Oui. Les brides de support jointes présentent des dimensions de cercle de boulons, des diamètres de trous et des nombres de trous standard de classe ANSI 150, ce qui les rend directement compatibles avec les brides de raccordement ANSI B16.5 américaines standard pour une installation rapide et boulonnée.
Q4 : Des unités de contrôle (tirants) sont-elles nécessaires pour installer ce connecteur flexible ANSI 150 ?
Les unités de contrôle (tiges de limite) sont fortement recommandées lors de l'installation de ce connecteur sur des conduites de tuyauterie non ancrées ou à proximité de pompes fonctionnant près des limites supérieures de l'indice de pression de classe 150. Les tirants limitent la surextension et la surcompression, empêchant le soufflet de dépasser ses limites de conception lors de surtensions de pression soudaines.
Q5 : Ce connecteur de tuyau flexible peut-il être personnalisé avec différents matériaux de revêtement intérieur ?
Oui. En fonction de votre fluide de procédé (par exemple, eau brute, huiles, produits chimiques ou boues), le tube intérieur peut être personnalisé avec des revêtements élastomères spécifiques tels que l'EPDM, le NBR (nitrile), le néoprène ou un revêtement en PTFE pour un service chimique agressif.
