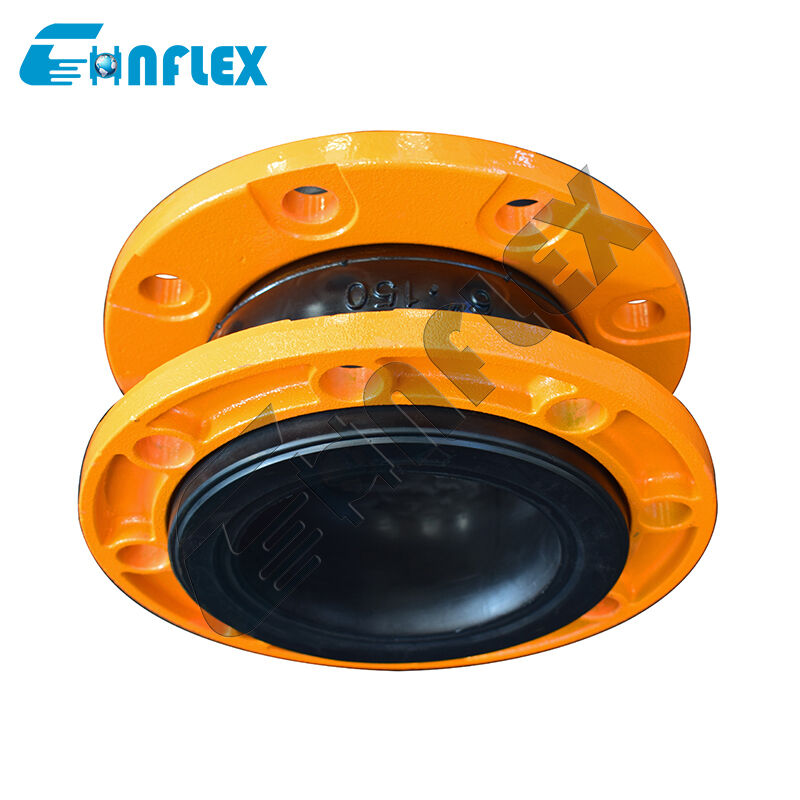

Joint de dilatation en caoutchouc à bride haute pression : connecteur de tuyau à soufflet flexible robuste pour systèmes de fluides industriels
Description du produit
Lorsque les réseaux de fluides industriels sont soumis à des fermetures brutales de vannes,cycles de pompage à haute hauteur,ou des chocs hydrauliques transitoires,les connecteurs flexibles ordinaires risquent une défaillance structurelle catastrophique.Conçu spécifiquement pour résister aux pics de pression sévères et aux forces de surtension imprévisibles,ce joint de dilatation en caoutchouc à bride robuste sert de point critique,ligne de défense inflexible pour une infrastructure de tuyauterie de procédé robuste.Il agit comme un tampon absorbant l'énergie robuste,garantir que les pics de pression intenses du système ne se traduisent pas par des ruptures de canalisations localisées ou des temps d'arrêt catastrophiques.
La résilience exceptionnelle de ce joint provient de sa matrice composite vulcanisée spécialisée,qui fond épais,Couches de caoutchouc synthétique de qualité supérieure avec une architecture intérieure ultra-dense de renforts en tissu haute résistance.Ce squelette de renfort multicouche permet au soufflet d'absorber d'immenses contraintes hydrauliques et de lourds mouvements mécaniques multidirectionnels sans gonfler,la montgolfière,ou se déformer sous des pressions de service nominales maximales.Pour garantir une sécurité absolue aux points de connexion à forte sollicitation,l'assemblage est associé à un usinage de précision,brides de support rigides.Ces brides robustes répartissent parfaitement le couple pour assurer une compression uniforme sur toute la face d'étanchéité en caoutchouc,éliminant complètement les risques d'éruptions,glissement des bords,ou un suintement de fluide localisé, même lors d'opérations continues à haute pression.
Caractéristiques de performance
-
Résistance à l'éclatement hydraulique à forte surtension :Conçu avec un facteur de pression de sécurité élevé, conçu pour absorber facilement les effets soudains de coups de bélier et les coups de bélier transitoires sans risquer de rupture structurelle ou d'amincissement des parois.
-
Matrice Composite Anti-Ballon :Dispose d'un renfort interne dense et multicouche tissé à partir de cordons synthétiques croisés à haute résistance. Ce squelette structurel limite le gonflement et l’allongement géométriques sous des pressions internes extrêmes, garantissant ainsi une stabilité dimensionnelle totale.
-
Protection contre les éruptions à compression uniforme :Équipé de brides de support robustes et anti-déformation qui fournissent une charge mécanique parfaitement répartie sur le collier d'étanchéité en caoutchouc intégré, éliminant complètement les fuites de pression localisées et les vulnérabilités d'éclatement des joints.
Spécification du produit
| Taille |
Longueur |
Mouvements autorisés en fonctionnement |
| mm |
pouce |
mm |
Compression axiale mm |
Extension axiale
mm |
Mouvement transversal
mm
|
Déflexion angulaire mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Remarque : si le support est de l'huile, des substances acides ou alcalines et qu'il existe des exigences particulières concernant la température de fonctionnement, vous pouvez le personnaliser en envoyant une lettre ou un dessin. A préciser lors de la commande
|
Détails du produit
Flux de production
|
1. Matière première
CR/EPDM/NBR de haut niveau
matières premières en caoutchouc,
Pas de caoutchouc recyclé
|
2.Plastification et mélanger
Formulation spéciale pour une meilleure flexion avec du nylon, pour une meilleure résistance et étanchéité.
|
3. Emballage des blancs de travail
Le renfort en fil d'acier plaqué cuivre empêche l'arrachement
|
|
4. Vulcanisation
La machine de vulcanisation automatique garantit le temps et la pression de vulcanisation
|
5.Inspection
Une inspection stricte à 100% doit être responsable des consommateurs
|
6. Emballage
Emballage de protection pour Non
Rouille et casse
|
Application
Norme de joint de dilatation en caoutchoucsont largement utilisés dans divers domaines, notamment la construction, l'industrie chimique, la construction navale, l'eau du robinet, le gaz, les canalisations chimiques, les canalisations pétrolières, les canalisations alimentaires, les canalisations de climatisation et le traitement des eaux usées.
Nos prestations
1h24 en ligne
2.Échantillons gratuits fournis
3. Prise en charge de la personnalisation
4.Fournir des dessins
5. Plusieurs styles de paiement parmi lesquels choisir
6. Inspection d'usine (matériau, spécifications, quantité, pression, emballage)
7. Longue période de garantie
8. Emballage approprié pour le transport
Notre client
Certificat
FAQ
-
Question :Qu'est-ce qui empêche ce joint d'éclater sous l'effet de coups de bélier à haute pression ?
-
UN:Le noyau interne est tissé avec des plis de fibres synthétiques haute densité qui empêchent mécaniquement l'élastomère de se dilater sous des pics de pression soudains.
-
Question :Ce modèle peut-il être utilisé avec des produits pétroliers ?
-
UN:S'il est commandé avec notre option de revêtement NBR (Nitrile), il offre une excellente résistance à l'huile, aux carburants et aux fluides hydrauliques.
