Tuyau métallique ondulé flexible avec revêtement PTFE

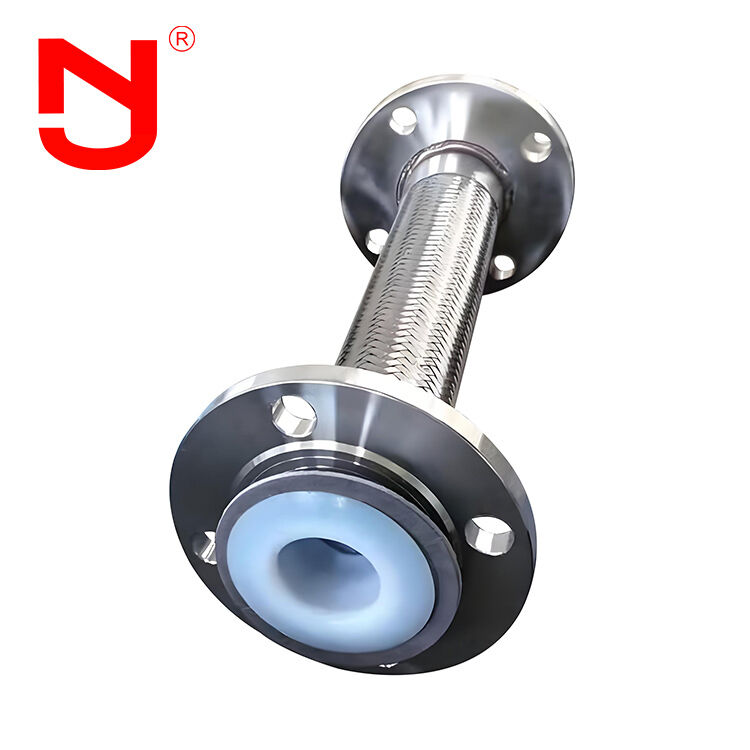

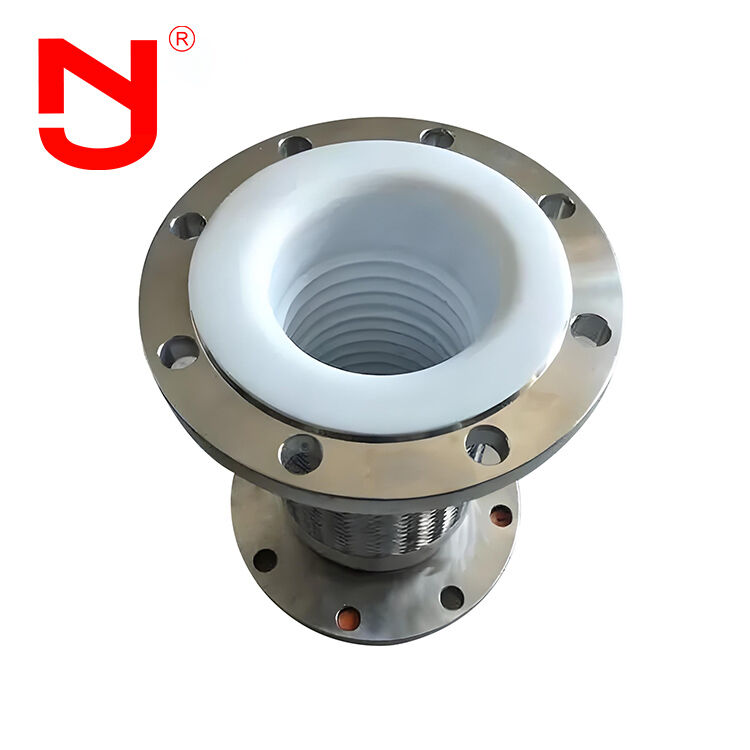

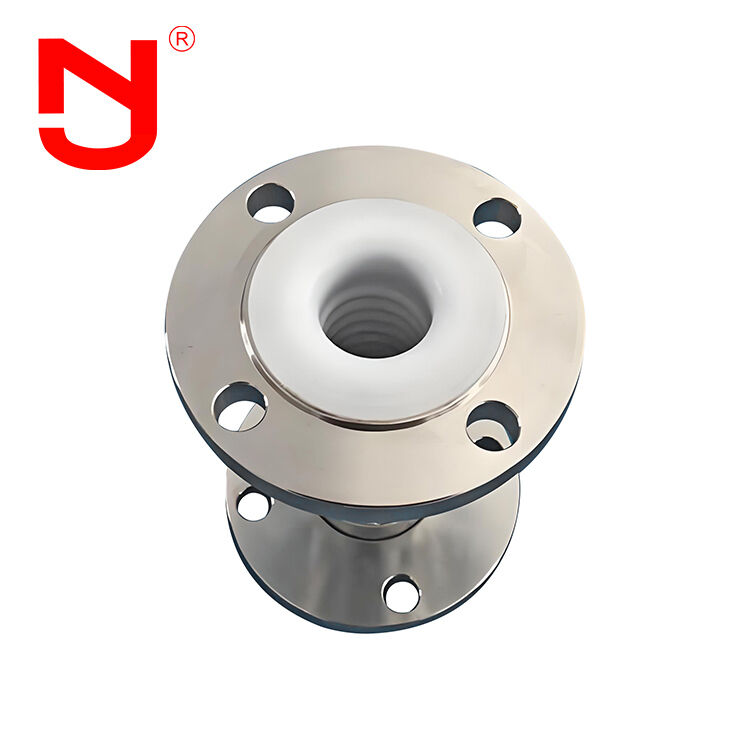

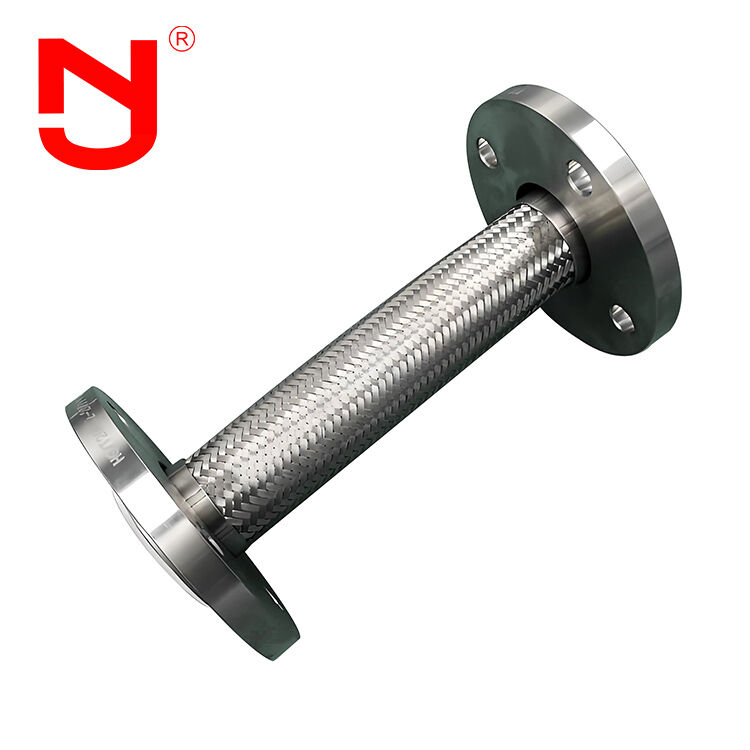

Tuyau en acier tressé DN25 en acier inoxydable avec revêtement PTFE, tuyau métallique ondulé pour applications industrielles
Ce tuyau en acier tressé est une solution de tuyauterie flexible haut de gamme conçue pour les applications industrielles exigeantes. Le revêtement intérieur en PTFE offre une résistance exceptionnelle à la corrosion, aux produits chimiques et aux températures élevées, tout en assurant un écoulement régulier et une propreté supérieure. La construction en acier inoxydable ondulé offre une excellente flexibilité et résistance à la fatigue, complétée par une couche extérieure en acier tressé qui renforce la résistance à la pression et la protection mécanique. Idéal pour le traitement chimique, le pétrole et le gaz, les produits pharmaceutiques, l'industrie alimentaire et les systèmes de transmission de fluides de haute pureté.
Caractéristiques de performance du tuyau de gaz
Le principal composant élastique de notre joint de dilatation flexible est le soufflet en acier inoxydable. Grâce à ses capacités d'expansion et de flexion, le joint s'adapte aux mouvements de la tuyauterie dans les directions axiale, transversale et angulaire. Les fonctions clés comprennent :
- Absorption des déformations thermiques axiales, transversales et angulaires dans les tuyauteries
- Réduction de l'impact des vibrations des équipements sur les systèmes de tuyauterie
- Compensation des déformations de la tuyauterie causées par les événements sismiques et le tassement du sol
Spécifications techniques - Tuyau en acier tressé
| Diamètre (mm) |
Classe de pression (Mpa) |
Surface disponible du soufflet (cm²) |
Diamètre extérieur maximal (mm) |
Longueur (mm) |
| 32 |
1.0/1.6/2.5 |
16 |
225 |
160-250/264-280 |
| 40 |
1.0/1.6/2.5 |
23 |
244 |
164-259/269-289 |
| 50 |
1.0/1.6/2.5 |
37 |
259 |
172-276/282-306 |
| 65 |
1.0/1.6/2.5 |
55 |
270 |
215-294/300-322 |
| 80 |
1.0/1.6/2.5 |
81 |
284 |
240-338/344-366 |
| 100 |
1.0/1.6/2.5 |
121 |
304 |
235-317/323-345 |
| 125 |
1.0/1.6/2.5 |
180 |
334 |
282-314/316-342 |
| 150 |
1.0/1.6/2.5 |
257 |
364 |
282-339/338-367 |
| 200 |
1.0/1.6/2.5 |
479 |
442 |
340-402/402-426 |
| 250 |
1.0/1.6/2.5 |
769 |
507 |
393-459/493-399 |
| 300 |
1.0/1.6/2.5 |
1105 |
562 |
464-525/564-565 |
| 350 |
1.0/1.6/2.5 |
1307 |
622 |
509-564/609-604 |
| 400 |
1.0/1.6/2.5 |
1611 |
562 |
522-566/622-628 |
| 450 |
1.0/1.6/2.5 |
1972 |
700 |
403-498/503-523 |
| 500 |
1.0/1.6/2.5 |
2445 |
760 |
431-523/531-554 |
| 600 |
1.0/1.6/2.5 |
3534 |
835 |
478-548/578-588 |
| 700 |
1.0/1.6/2.5 |
4717 |
1110 |
490/590 |
| 800 |
1.0/1.6/2.5 |
5822 |
1265 |
502/602 |
| 900 |
1.0/1.6/2.5 |
7620 |
1186 |
/698 |
| 1000 |
1.0/1.6/2.5 |
9043 |
1286 |
/692 |
Processus de fabrication des tuyaux métalliques revêtus de PTFE
Découvrez comment JINGNING produit des tuyaux métalliques revêtus de PTFE de haute qualité grâce à plus de 20 ans d'expertise en fabrication.
Nos tuyaux en acier tressé sont personnalisés pour répondre aux diverses exigences d'application :
- Matériaux du corps du soufflet :Acier inoxydable 304, 316L
- Matériaux des brides :Acier au carbone Q235, acier inoxydable 304, 316L
JINGNING apporte plus de deux décennies d'expérience en conception dans la fabrication de joints de dilatation flexibles, de joints de dilatation en caoutchouc, de joints à soufflet métalliques, de joints de démontage et de raccords de tuyauterie industriels. Nos produits sont conformes aux normes internationales, notamment GB, ISO, DIN, ANSI, BS, JIS et aux spécifications personnalisées.
Avantages du produit
- Prix direct d'usine compétitif
- 17 ans d'expérience en fabrication avec 5 ans d'expertise en exportation
- Inspection de qualité rigoureuse dépassant les normes de l'industrie
- Personnalisation de la base de moule et services OEM
- Échantillons gratuits de tuyaux flexibles disponibles
- Inventaire important de tuyaux flexibles
Domaines d'application
Nos tuyaux de gaz compensent la déformation différentielle de température et autres mouvements entre les équipements et les tuyauteries, préviennent les vibrations, réduisent la poussée de la tuyauterie sur les équipements et s'adaptent au tassement inégal des fondations des réservoirs. Largement utilisés dans les secteurs de la chimie, du raffinage du pétrole, de la production d'énergie, de l'industrie légère, de l'énergie nucléaire, de la métallurgie, des machines, de l'instrumentation, de la marine et de l'aérospatiale. Avec des applications croissantes dans les tuyauteries d'énergie et de chaleur dans les domaines industriels et civils, la demande de tuyaux de gaz haute performance continue de croître.
Foire aux questions
Q1 : Le tuyau en acier tressé peut-il être marqué avec un logo personnalisé ?
R1 : Oui, le marquage de logo personnalisé est disponible. Nous fournissons des services OEM et ODM complets.
Q2 : Quelle est la longueur face à face du tuyau en acier tressé ?
R2 : Les longueurs standard incluent L130, L152, L203. Des longueurs personnalisées sont disponibles selon vos spécifications.
Q3 : Pouvez-vous fournir des dessins de tuyaux de gaz ?
R3 : Oui, nous fournissons des dessins techniques détaillés. Veuillez nous contacter pour obtenir la documentation spécifique du tuyau en acier tressé.
Q4 : Quels certificats de tuyau en acier tressé pouvez-vous fournir ?
R4 : Nous fournissons les certifications CE et ISO pour nos produits.
