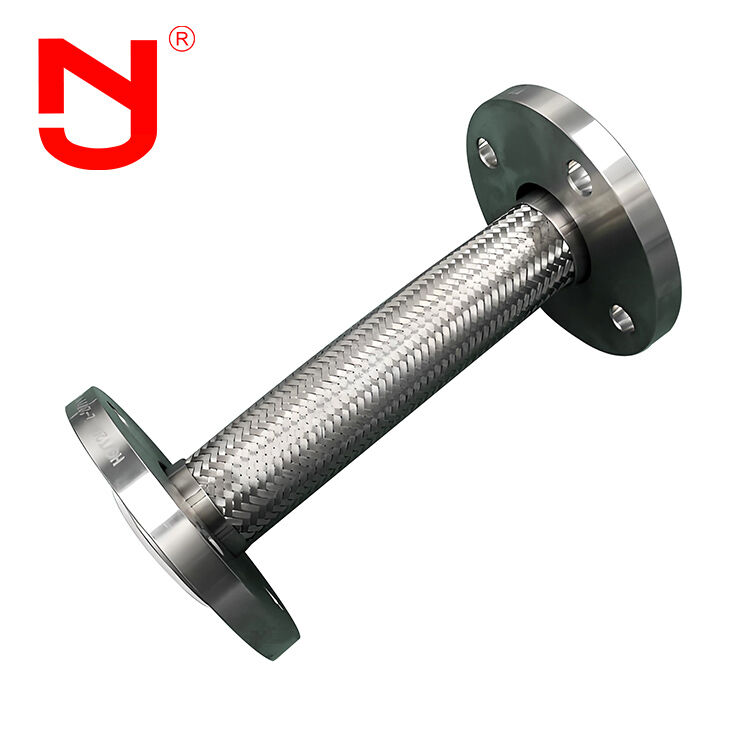

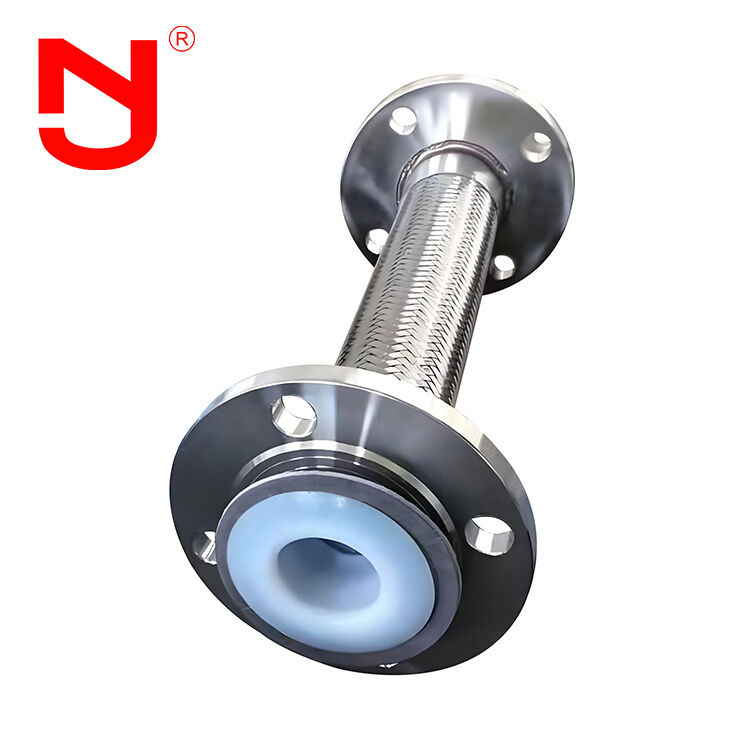

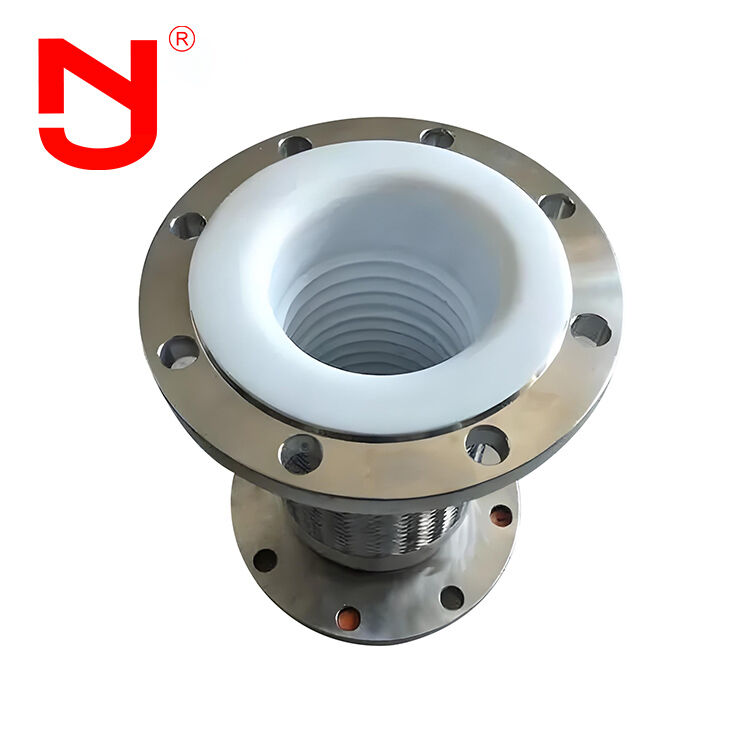

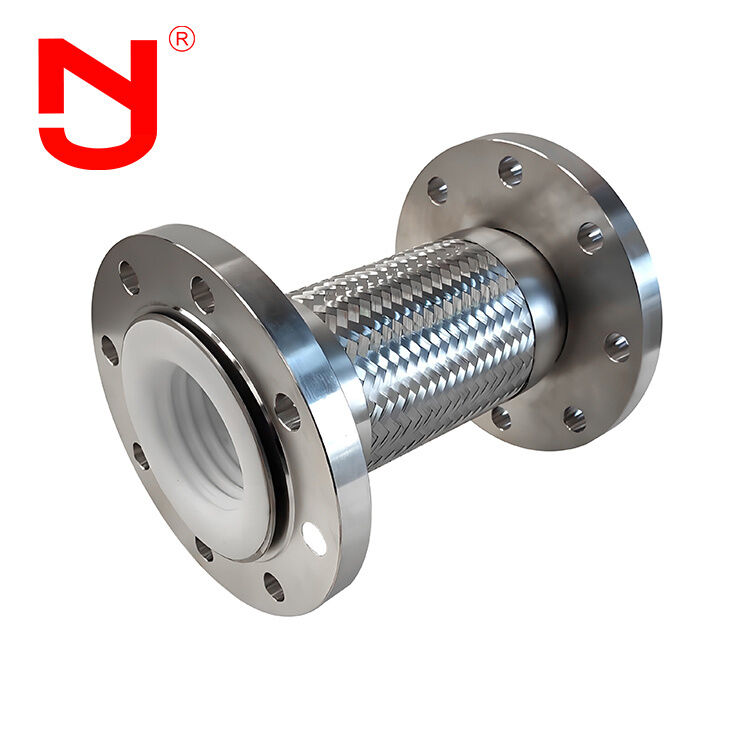

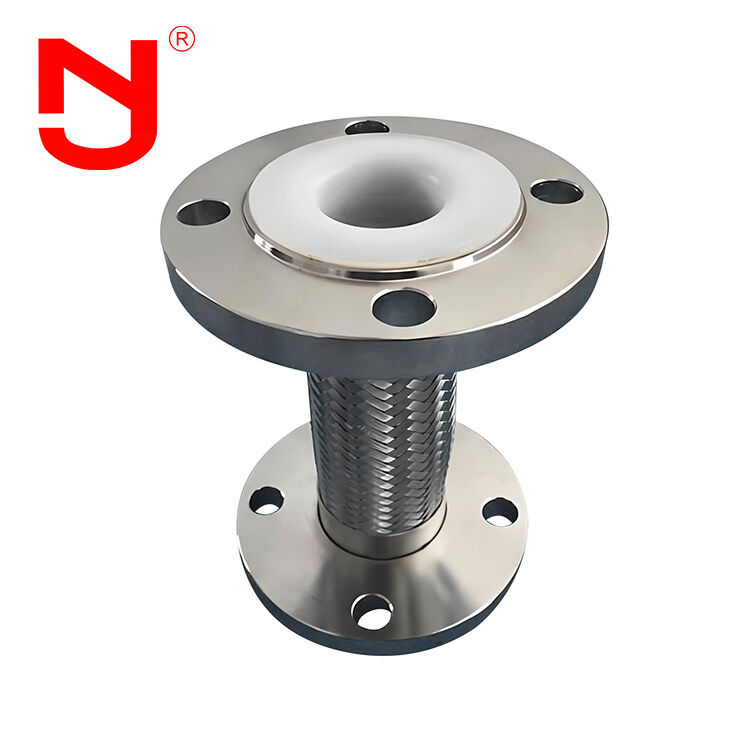

Tube flexible en métal ondulé tressé de fil d'acier inoxydable de doublure de PTFE
Ce tuyau flexible haute performance combine un revêtement intérieur en PTFE avec un tuyau ondulé en acier inoxydable et une tresse externe en fil d'acier inoxydable. Le revêtement en PTFE offre une excellente résistance chimique, un faible frottement et une stabilité à haute température, tandis que la structure ondulée en acier inoxydable assure flexibilité et résistance à la pression. La tresse extérieure en acier inoxydable améliore la résistance mécanique et protège contre les vibrations, la fatigue et les dommages externes. Ce produit est largement utilisé dans les systèmes de transfert de fluides chimiques, pétrochimiques, pharmaceutiques, alimentaires et de haute pureté.
Caractéristiques de performances
Le principal élément élastique des compensateurs flexibles est le soufflet en acier inoxydable. Grâce à l'expansion et à la flexion du soufflet, le joint de dilatation flexible s'adapte au mouvement du pipeline dans les directions axiales, transversales et angulaires.
- Absorbe la déformation thermique axiale, transversale et angulaire des pipelines
- Réduit l’impact des vibrations de l’équipement sur les systèmes de pipelines
- Compense la déformation du pipeline causée par l'activité sismique et le tassement du sol
Spécifications techniques
Données principales du tuyau métallique
| Diamètre (mm) |
Niveau de pression (MPa) |
Surface disponible du soufflet (cm²) |
Diamètre extérieur maximum (mm) |
Longueur (mm) |
| 32 | 1,0/1,6/2,5 | 16 | 225 | 160-280 |
| 40 | 1,0/1,6/2,5 | 23 | 244 | 164-289 |
| 50 | 1,0/1,6/2,5 | 37 | 259 | 172-306 |
| 65 | 1,0/1,6/2,5 | 55 | 270 | 215-322 |
| 80 | 1,0/1,6/2,5 | 81 | 284 | 240-366 |
| 100 | 1,0/1,6/2,5 | 121 | 304 | 235-345 |
| 125 | 1,0/1,6/2,5 | 180 | 334 | 282-342 |
| 150 | 1,0/1,6/2,5 | 257 | 364 | 282-367 |
| 200 | 1,0/1,6/2,5 | 479 | 442 | 340-426 |
| 250 | 1,0/1,6/2,5 | 769 | 507 | 393-493 |
| 300 | 1,0/1,6/2,5 | 1105 | 562 | 464-565 |
| 350 | 1,0/1,6/2,5 | 1307 | 622 | 509-609 |
| 400 | 1,0/1,6/2,5 | 1611 | 562 | 522-622 |
| 450 | 1,0/1,6/2,5 | 1972 | 700 | 403-523 |
| 500 | 1,0/1,6/2,5 | 2445 | 760 | 431-554 |
| 600 | 1,0/1,6/2,5 | 3534 | 835 | 478-588 |
| 700 | 1,0/1,6/2,5 | 4717 | 1110 | 490-590 |
| 800 | 1,0/1,6/2,5 | 5822 | 1265 | 502-602 |
| 900 | 1,0/1,6/2,5 | 7620 | 1186 | 698 |
| 1000 | 1,0/1,6/2,5 | 9043 | 1286 | 692 |
Détails de construction du produit
Les tubes métalliques flexibles peuvent être personnalisés selon des exigences spécifiques :
- Matériau du soufflet :Acier inoxydable 304, 316L
- Matériaux de bride :Acier au carbone Q235, 304, acier inoxydable 316L
Jingning a plus de 17 ans d'expérience en conception dans la fabrication de joints de dilatation flexibles, de joints de dilatation en caoutchouc, de joints à soufflet métallique, de joints de démontage et d'autres raccords de tuyauterie industriels. Nos joints de dilatation flexibles répondent aux normes internationales, notamment GB, ISO, DIN, ANSI, BS, JIS et aux exigences personnalisées.
Avantages clés
- Prix compétitifs directs en usine
- 17 ans d'expérience dans la fabrication avec 5 ans d'expertise en exportation
- Inspection de qualité rigoureuse dépassant les normes de l’industrie
- Personnalisation de base de moule personnalisée et services OEM
- Échantillons gratuits de tuyaux flexibles disponibles
- Grand inventaire pour une disponibilité immédiate
Applications
En raison de leur flexibilité, ces tuyaux flexibles compensent la déformation différentielle de température et d'autres mouvements entre l'équipement et les pipelines, empêchent les vibrations, réduisent la poussée des pipelines sur l'équipement et s'adaptent aux tassements inégaux des fondations des réservoirs. Les joints de dilatation flexibles sont largement utilisés dans les applications chimiques, de raffinage du pétrole, de production d'électricité, de l'industrie légère, de l'énergie nucléaire, de la métallurgie, des machines, de l'instrumentation, de la marine et de l'aérospatiale. Avec l'utilisation croissante des canalisations électriques et thermiques dans les secteurs industriels et civils, la demande de tuyaux flexibles de haute qualité continue de croître.
Foire aux questions
Q : Le tube flexible en métal peut-il être marqué d'un logo personnalisé ?
R : Oui, nous pouvons le marquer avec votre logo. Nous fournissons des services OEM et ODM.
Q : Quelle est la longueur face à face du tube flexible en métal ?
R : Les longueurs standard face à face incluent L130, L152, L203. Nous acceptons également des longueurs personnalisées selon vos besoins.
Q : Pouvez-vous fournir des dessins de tubes flexibles en métal ?
R : Oui, nous fournissons des dessins détaillés. Veuillez nous contacter pour recevoir les dessins de tubes flexibles en métal.
Q : Quels certificats pouvez-vous fournir pour le tube flexible en métal ?
R : Nous fournissons les certifications CE et ISO.
