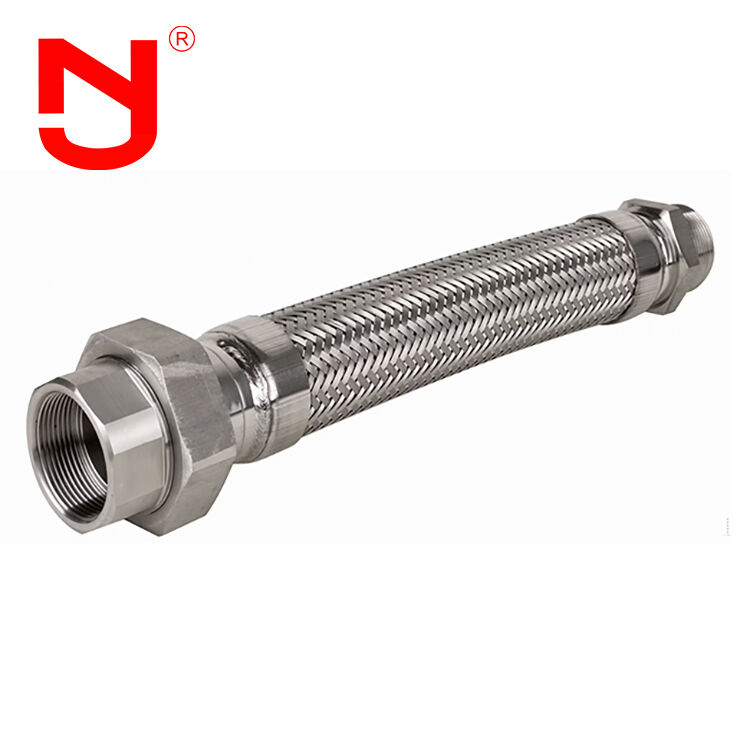

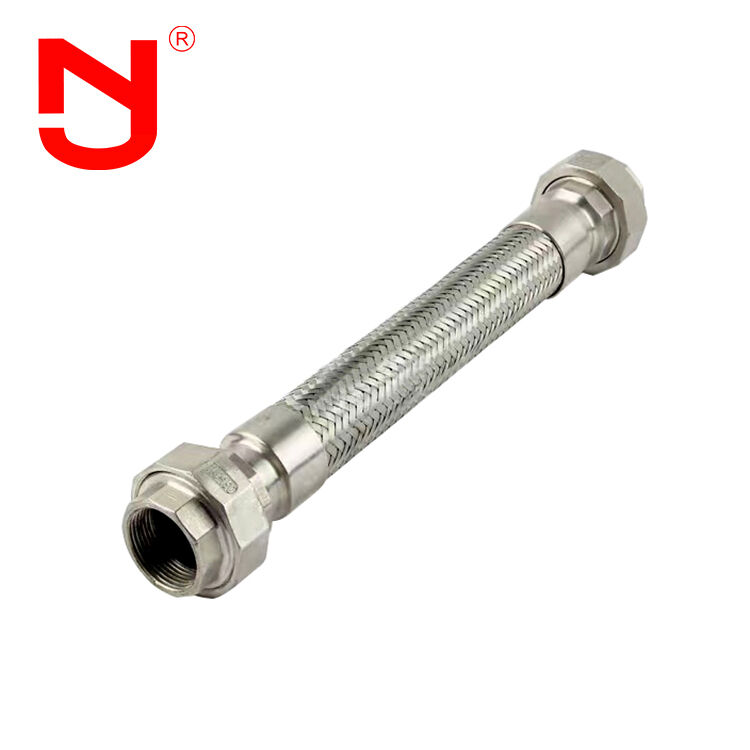

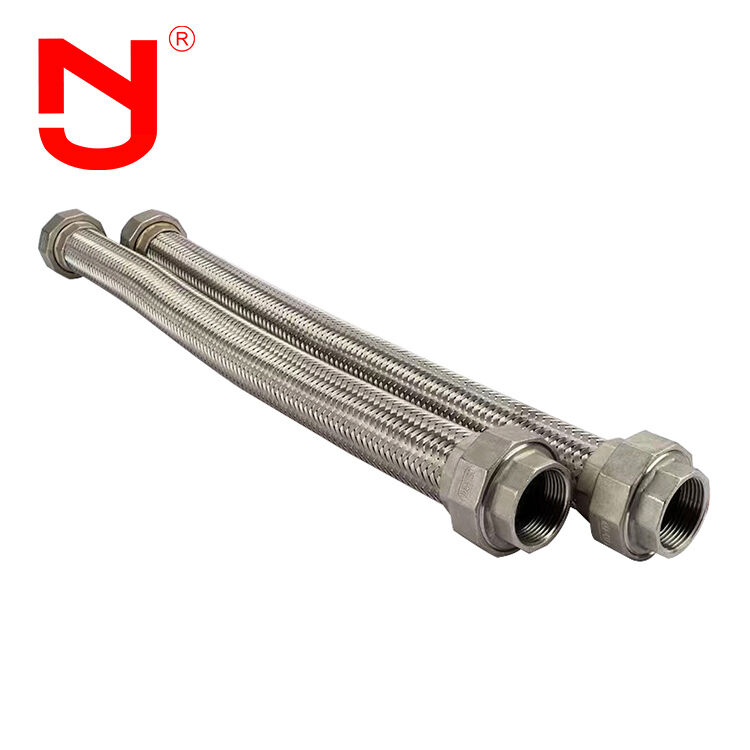

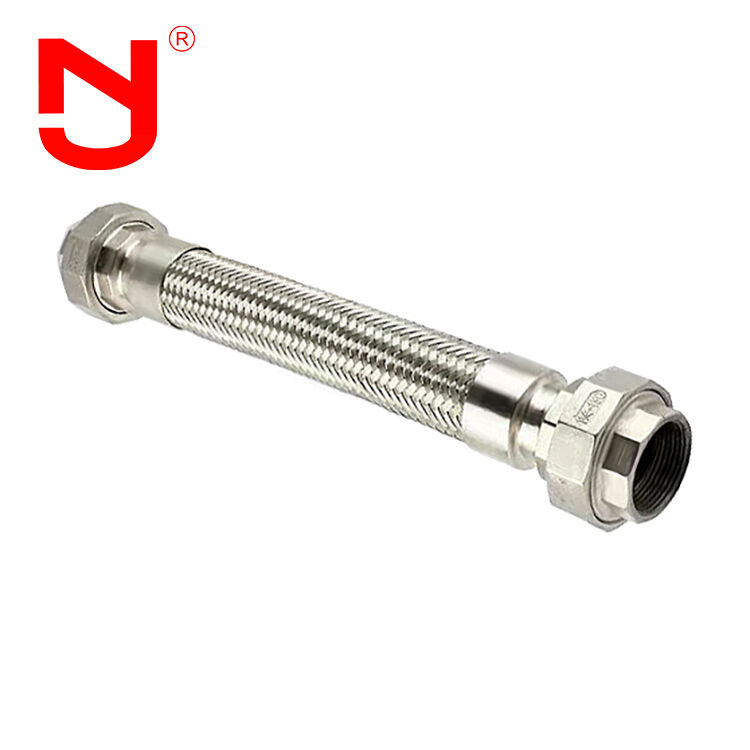

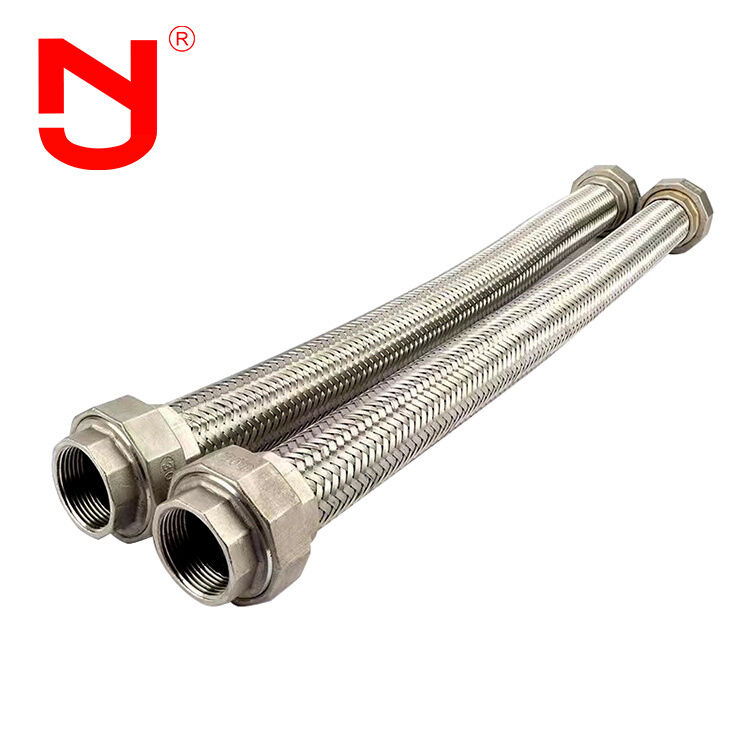

Type de tuyau métallique souple tressé de fil d'acier inoxydable
Les tuyaux flexibles tressés en métal de type Union sont des ensembles de tuyauterie flexibles composés d'un tuyau intérieur ondulé en métal renforcé d'une couche tressée externe et équipés de connexions d'extrémité de type union.Ils sont conçus pour absorber les vibrations., accueillent l'expansion thermique et compensent les défauts d'alignement mineurs dans les systèmes de tuyauterie, tout en offrant une capacité à haute pression, une résistance mécanique, une résistance à la corrosion et une fiabilité,performances étanches aux fuites dans les applications industrielles.
Caractéristiques de performance
Le principal élément élastique du joint de dilatation flexible est le soufflet en acier inoxydable.direction transversale et angulaireLes joints de dilatation flexibles peuvent remplir les fonctions suivantes:
- Absorbe la déformation thermique axiale, transversale et angulaire du pipeline
- Réduit l'impact des vibrations de l'équipement sur les systèmes de pipelines
- Compensations pour les déformations des pipelines causées par l'activité sismique et les sédiments au sol
Spécifications techniques
| Diamètre (mm) |
Le niveau de pression (Mpa) |
Surfaces disponibles pour les enduits (cm2) |
Démètre extérieur maximal (mm) |
Longueur (mm) |
| 32 | 1.0/1.6/2. Je vous en prie.5 | 16 | 225 | 160 à 280 |
| 40 | 1.0/1.6/2. Je vous en prie.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2. Je vous en prie.5 | 37 | 259 | 172 à 306 |
| 65 | 1.0/1.6/2. Je vous en prie.5 | 55 | 270 | 215 à 222 |
| 80 | 1.0/1.6/2. Je vous en prie.5 | 81 | 284 | 240 à 366 |
| 100 | 1.0/1.6/2. Je vous en prie.5 | 121 | 304 | 235 à 345 |
| 125 | 1.0/1.6/2. Je vous en prie.5 | 180 | 334 | 282 à 342 |
| 150 | 1.0/1.6/2. Je vous en prie.5 | 257 | 364 | 282 à 267 |
| 200 | 1.0/1.6/2. Je vous en prie.5 | 479 | 442 | 340 à 426 |
| 250 | 1.0/1.6/2. Je vous en prie.5 | 769 | 507 | 393 à 393 |
| 300 | 1.0/1.6/2. Je vous en prie.5 | 1105 | 562 | 464 à 565 |
| 350 | 1.0/1.6/2. Je vous en prie.5 | 1307 | 622 | 509 à 609 |
| 400 | 1.0/1.6/2. Je vous en prie.5 | 1611 | 562 | 522 à 628 |
| 450 | 1.0/1.6/2. Je vous en prie.5 | 1972 | 700 | 403 à 523 |
| 500 | 1.0/1.6/2. Je vous en prie.5 | 2445 | 760 | 431 à 554 |
| 600 | 1.0/1.6/2. Je vous en prie.5 | 3534 | 835 | 478 à 588 |
| 700 | 1.0/1.6/2. Je vous en prie.5 | 4717 | 1110 | 490 à 590 |
| 800 | 1.0/1.6/2. Je vous en prie.5 | 5822 | 1265 | 502 à 602 |
| 900 | 1.0/1.6/2. Je vous en prie.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2. Je vous en prie.5 | 9043 | 1286 | 692 |
Processus de fabrication
Les tuyaux flexibles tressés en métal de haute qualité de JINGNING sont fabriqués avec précision et expertise:
Le type de l'Union, l'eau souple tressée en métal, peut être transformé en différents types selon des exigences spécifiques:
- Matériaux de la carrosserie: acier inoxydable 304, 316L
- Matériaux de la bride: acier au carbone Q235, acier inoxydable 304, 316L
Avec plus de 17 ans d'expérience en conception dans la fabrication de joints d'expansion flexibles, joints d'expansion en caoutchouc, joints de soufflet métallique, joints de démontage et autres raccords de tuyaux industriels,Les produits Jingning répondent aux normes internationales, y compris GB, ISO, DIN, ANSI, BS, JIS et exigences spécifiques au client.
Avantages du produit
- Prix compétitifs en usine directe
- 17 ans d'expérience dans la fabrication avec 5 ans d'expertise à l'exportation
- Contrôle de qualité strict dépassant les normes du secteur
- Spécifications de base de moule sur mesure et services OEM
- Des échantillons de produits gratuits sont disponibles
- Un inventaire important pour une livraison immédiate
Applications
En raison de leur souplesse, les connecteurs flexibles de tuyaux peuvent compenser les déformations différentielles de température et autres mouvements entre l'équipement et les pipelines, prévenir les vibrations,réduire la poussée des conduites sur les équipementsLes joints d'expansion flexibles sont largement utilisés dans le traitement chimique, le raffinage du pétrole, la production d'énergie, l'industrie légère, l'énergie nucléaire, la métallurgie,machines et appareilsAvec l'utilisation croissante des conduites électriques et thermiques dans les secteurs industriel et civil, la demande de connecteurs flexibles pour tuyaux continue de croître.
Questions fréquemment posées
Q: Les tuyaux flexibles tressés en métal de type Union peuvent-ils être marqués avec un logo personnalisé?
R: Oui, ils peuvent être marqués avec votre logo. Nous fournissons des services OEM et ODM complets.
Q: Quelle est la longueur face à face des tuyaux flexibles tressés en métal de type Union?
R: Les longueurs standard face à face comprennent L130, L152, L203. Nous acceptons également des longueurs personnalisées selon vos exigences spécifiques.
Q: Pouvez-vous fournir des dessins de tuyaux flexibles tressés en métal de type Union?
R: Oui, nous pouvons fournir des dessins détaillés. Veuillez nous contacter pour recevoir les dessins des connecteurs flex.
Q: Quels certificats pouvez-vous fournir pour les tuyaux flexibles tressés en métal de type Union?
R: Nous fournissons des certifications CE et ISO pour nos produits.
