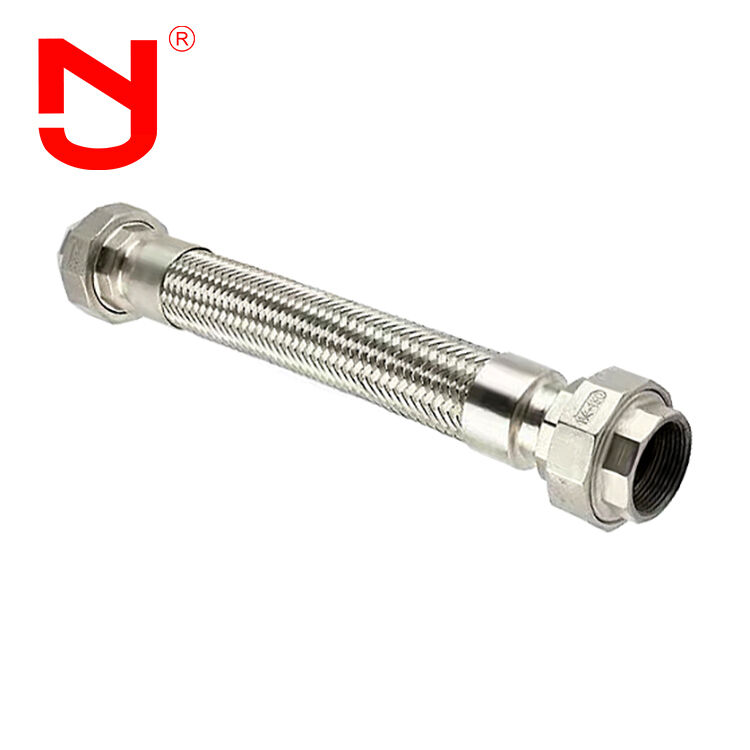

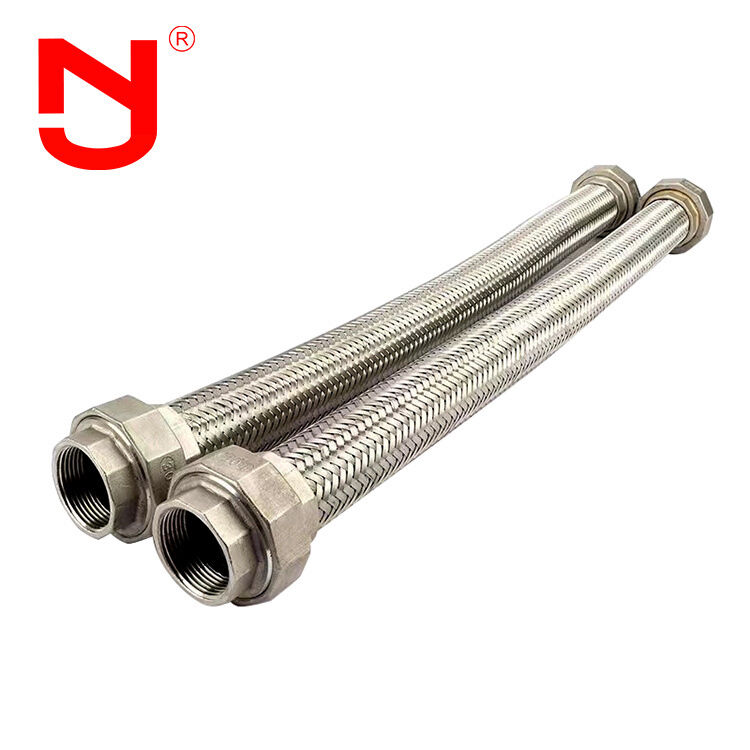

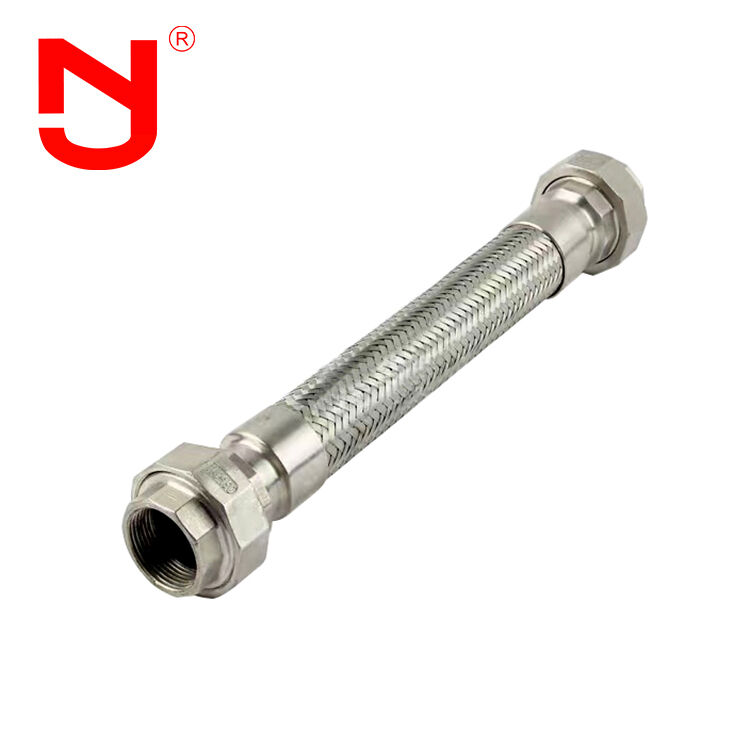

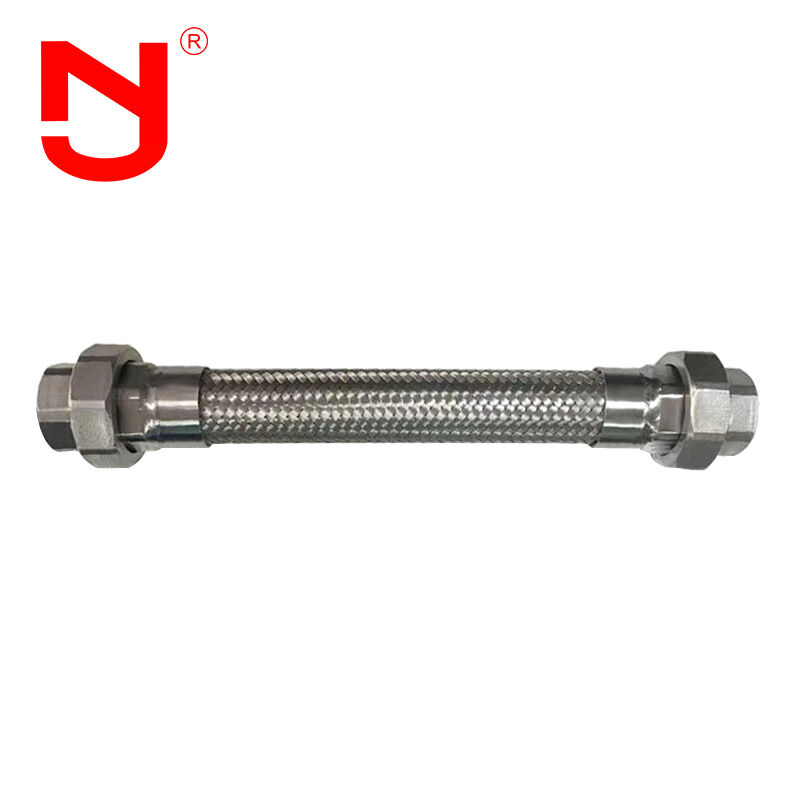

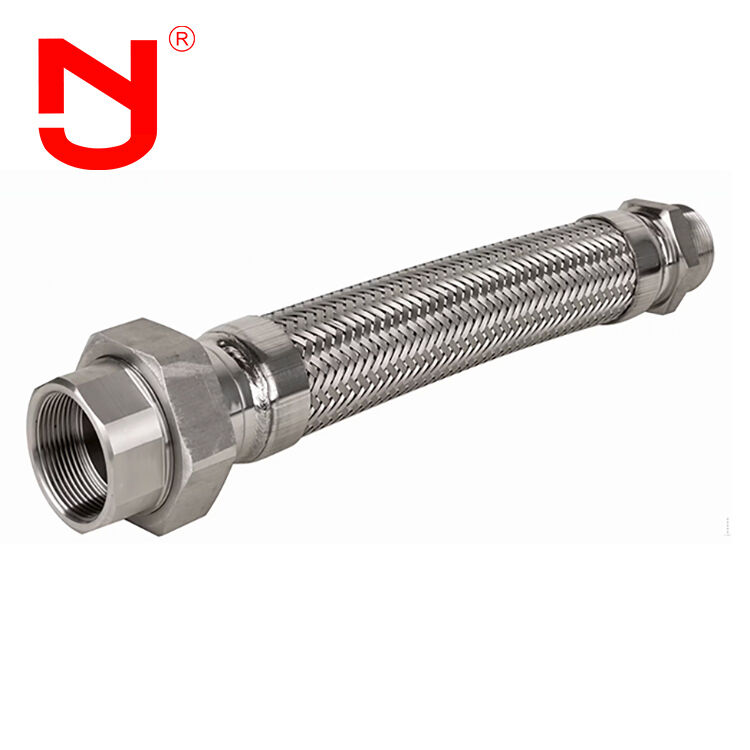

Tuyau flexible métallique tressé en fil d'acier inoxydable, type union, pour gaz
Un tuyau flexible pour gaz de type union est un tuyau de raccordement de gaz flexible équipé de raccords d'extrémité de type union qui permettent une installation et un retrait faciles sans faire tourner le tuyau. Il est conçu pour transporter le gaz en toute sécurité tout en s'adaptant aux vibrations, à la dilatation thermique et aux légers désalignements dans les systèmes de tuyauterie de gaz, assurant une connexion sûre, étanche et durable pour les applications de gaz résidentielles, commerciales ou industrielles.
Caractéristiques de performance
L'élément élastique principal du joint de dilatation flexible est le soufflet en acier inoxydable. Grâce à l'expansion et à la flexion des soufflets, le joint de dilatation flexible s'adapte aux mouvements de la tuyauterie dans les directions axiale, transversale et angulaire. Le joint de dilatation flexible peut jouer les rôles suivants :
- Absorbe les déformations thermiques axiales, transversales et angulaires des tuyauteries
- Réduit l'impact des vibrations de l'équipement sur les systèmes de tuyauterie
- Compense les déformations de la tuyauterie causées par l'activité sismique et le tassement du sol
Spécifications techniques
Données principales du tuyau métallique :
| Diamètre (mm) |
Classe de pression (Mpa) |
Surface disponible du soufflet (c㎡) |
Taille maximale du diamètre extérieur (mm) |
Longueur (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240-366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Processus de fabrication
Le tuyau flexible pour gaz de type union peut être transformé en différents types selon les différents besoins :
- Matériaux du corps du soufflet : acier inoxydable 304, 316L
- Matériaux de la bride : acier au carbone Q235, acier inoxydable 304, 316L
Jingning possède plus de 17 ans d'expérience en conception dans la fabrication de joints de dilatation flexibles, de joints de dilatation en caoutchouc, de joints à soufflet métalliques, de joints de démontage, de tuyauteries et d'autres raccords de tuyauterie industriels. Le joint de dilatation flexible est conforme aux normes internationales telles que GB, ISO, DIN, ANSI, BS, JIS et aux exigences spécifiques des clients.
Avantages du produit
- Prix direct d'usine compétitif
- 17 ans d'expérience en fabrication avec 5 ans d'expertise en exportation
- Inspection de qualité stricte dépassant les normes de l'industrie
- Spécifications de base de moule personnalisées et services OEM
- Échantillons de produits gratuits disponibles
- Grand inventaire pour une livraison rapide
Applications
Grâce à sa flexibilité, les raccords flexibles de tuyauterie peuvent compenser les déformations différentielles de température ou d'autres déformations entre l'équipement et les tuyauteries, prévenir les vibrations, réduire la poussée de la tuyauterie sur l'équipement et s'adapter au tassement inégal des fondations des réservoirs. Les joints de dilatation flexibles sont largement utilisés dans les secteurs chimiques, de raffinage du pétrole, de l'énergie, de l'industrie légère, de l'énergie nucléaire, de la métallurgie, des machines, de l'instrumentation, de la construction navale, de l'aérospatiale et d'autres secteurs industriels. Avec l'application généralisée des pipelines d'alimentation et des pipelines de chaleur dans les domaines industriels et civils, les exigences en matière de raccords flexibles de tuyauterie continuent d'augmenter.
Foire aux questions
Q1 : Le tuyau flexible pour gaz de type union peut-il être marqué avec un logo personnalisé ?
R1 : Oui, il peut être marqué avec votre logo. Nous fournissons des services OEM et ODM.
Q2 : Quelle est la longueur face à face du tuyau flexible pour gaz de type union ?
R2 : La longueur face à face peut être L130, L152, L203... Nous acceptons également les longueurs personnalisées selon vos besoins.
Q3 : Pouvez-vous fournir des dessins du tuyau flexible pour gaz de type union ?
R3 : Oui, nous fournissons des dessins détaillés. Veuillez nous contacter pour obtenir le dessin du raccord flexible de tuyauterie.
Q4 : Quels certificats du tuyau flexible pour gaz de type union pouvez-vous fournir ?
R4 : Nous fournissons les certificats CE et ISO.
