Pièces de connexion de tuyaux flexibles de type Union

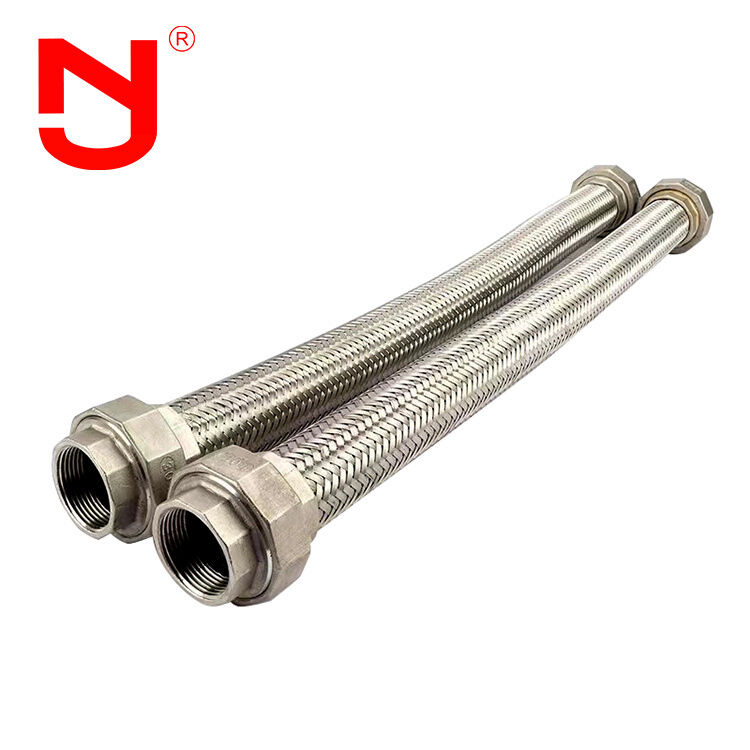

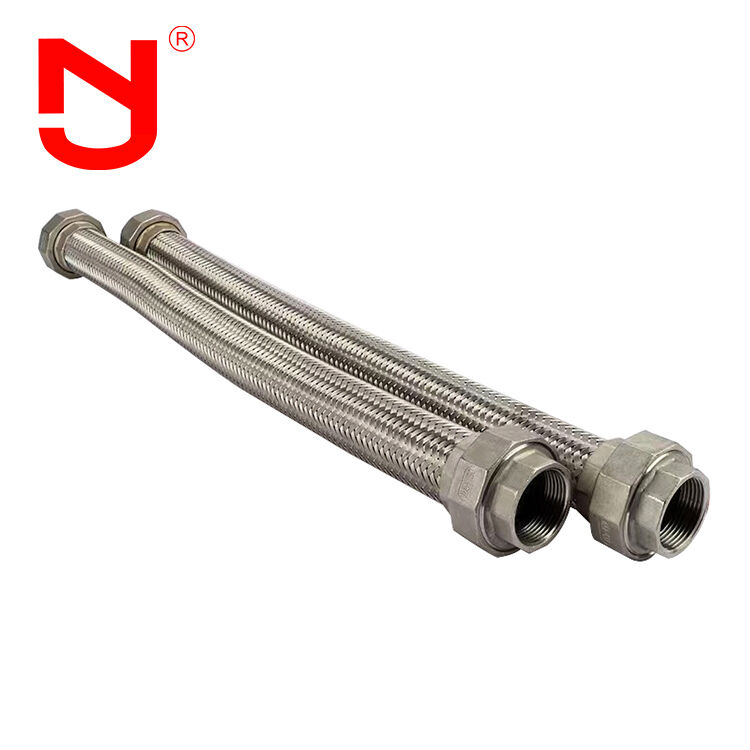

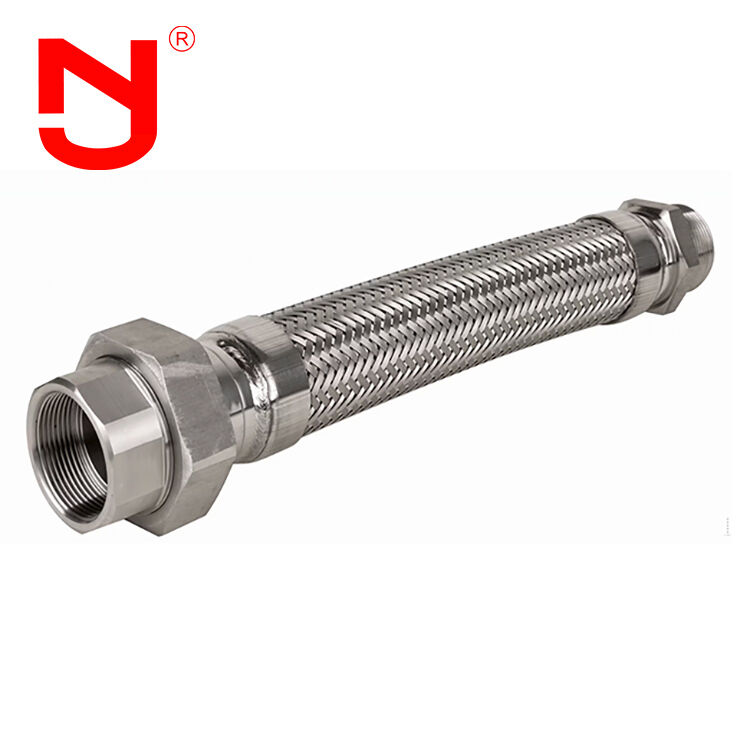

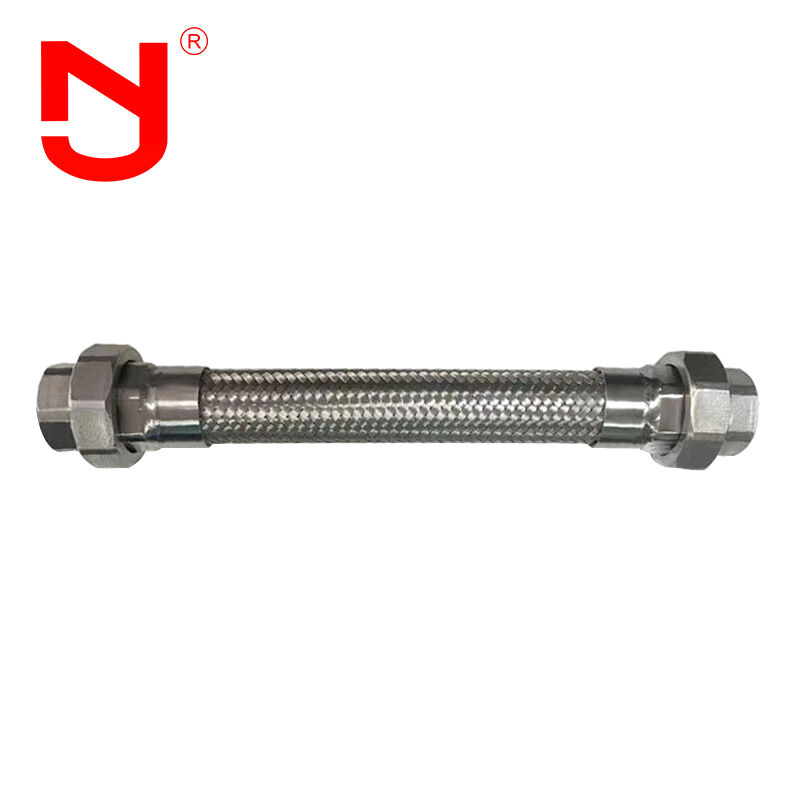

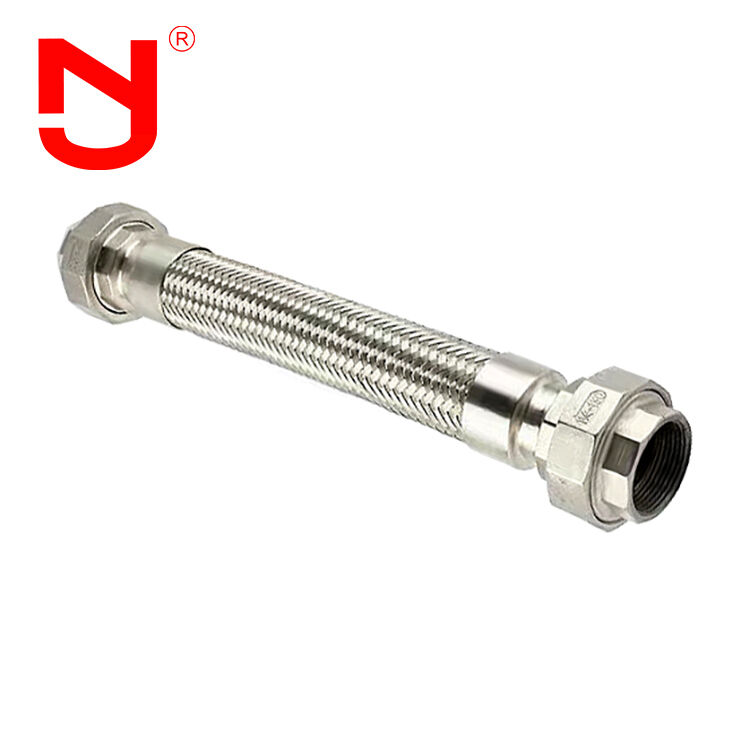

Union Type Flexible Pipe Connectors Stainless Steel are flexible piping connectors consisting of a stainless steel corrugated metal hose reinforced with an external stainless steel braid and fitted with union-type end connectionsIls sont conçus pour s'adapter aux vibrations, à l'expansion thermique et à un léger décalage dans les systèmes de tuyauterie, tout en offrant une capacité à haute pression, une résistance à la corrosion et une sécurité,connexions étanches aux fuites pour les applications industrielles de fluides et de gaz.
Caractéristiques de performance
Le principal élément élastique du joint de dilatation flexible est le soufflet en acier inoxydable.direction transversale et angulaire.
- Absorbe les déformations thermiques axiales, transversales et angulaires des conduites
- Réduit l'impact des vibrations de l'équipement sur les systèmes de pipelines
- Compensations pour les déformations des pipelines causées par l'activité sismique et les sédiments au sol
Spécifications techniques
Principales données sur les tuyaux métalliques
| Diamètre (mm) |
Le niveau de pression (Mpa) |
Surfaces disponibles pour les enduits (cm2) |
Taille maximale du diamètre extérieur (mm) |
Longueur (mm) |
| 32 | 1.0/1.6/2. Je vous en prie.5 | 16 | 225 | 160 à 280 |
| 40 | 1.0/1.6/2. Je vous en prie.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2. Je vous en prie.5 | 37 | 259 | 172 à 306 |
| 65 | 1.0/1.6/2. Je vous en prie.5 | 55 | 270 | 215 à 222 |
| 80 | 1.0/1.6/2. Je vous en prie.5 | 81 | 284 | 240 à 366 |
| 100 | 1.0/1.6/2. Je vous en prie.5 | 121 | 304 | 235 à 345 |
| 125 | 1.0/1.6/2. Je vous en prie.5 | 180 | 334 | 282 à 342 |
| 150 | 1.0/1.6/2. Je vous en prie.5 | 257 | 364 | 282 à 267 |
| 200 | 1.0/1.6/2. Je vous en prie.5 | 479 | 442 | 340 à 426 |
| 250 | 1.0/1.6/2. Je vous en prie.5 | 769 | 507 | 393 à 393 |
| 300 | 1.0/1.6/2. Je vous en prie.5 | 1105 | 562 | 464 à 565 |
| 350 | 1.0/1.6/2. Je vous en prie.5 | 1307 | 622 | 509 à 609 |
| 400 | 1.0/1.6/2. Je vous en prie.5 | 1611 | 562 | 522 à 628 |
| 450 | 1.0/1.6/2. Je vous en prie.5 | 1972 | 700 | 403 à 523 |
| 500 | 1.0/1.6/2. Je vous en prie.5 | 2445 | 760 | 431 à 554 |
| 600 | 1.0/1.6/2. Je vous en prie.5 | 3534 | 835 | 478 à 588 |
| 700 | 1.0/1.6/2. Je vous en prie.5 | 4717 | 1110 | 490 à 590 |
| 800 | 1.0/1.6/2. Je vous en prie.5 | 5822 | 1265 | 502 à 602 |
| 900 | 1.0/1.6/2. Je vous en prie.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2. Je vous en prie.5 | 9043 | 1286 | 692 |
Processus de fabrication
Les connecteurs de tuyaux flexibles de type Union L'acier inoxydable peut être transformé en différents types en fonction des exigences spécifiques de l'application.
Caractéristiques du matériau
- Corps de l'acier inoxydable 304, 316L
- Matériaux de la bride: acier au carbone Q235, acier inoxydable 304, 316L
Jingning apporte plus de 17 ans d'expérience en conception dans la fabrication de joints d'expansion flexibles, de joints d'expansion en caoutchouc, de joints de soufflets métalliques, de joints de démontage et d'autres raccords de tuyaux industriels.Nos joints de dilatation flexibles répondent aux normes internationales, y compris GB, ISO, DIN, ANSI, BS, JIS, ainsi que les exigences personnalisées.
Avantages du produit
- Prix compétitifs en usine directe
- 17 ans d'expérience dans la fabrication avec 5 ans d'expertise à l'exportation
- Contrôle de qualité rigoureux dépassant les normes du secteur
- Spécifications de base de moule sur mesure et services OEM
- Des échantillons de produits gratuits sont disponibles
- Inventaire complet pour une livraison rapide
Applications
Grâce à leur souplesse, ces connecteurs de tuyauterie compensent les déformations de température et autres mouvements entre les équipements et les conduites, empêchent la transmission des vibrations,réduire la poussée des conduites sur les équipementsLes joints d'expansion flexibles sont largement utilisés dans plusieurs industries, notamment le traitement chimique, le raffinage du pétrole, la production d'énergie, l'industrie légère,Les applications nucléaires, la métallurgie, les machines, l'instrumentation, les secteurs maritimes et aérospatiaux.
Questions fréquemment posées
Q1: Les connecteurs de tuyaux flexibles de type Union en acier inoxydable peuvent-ils être marqués d'un logo personnalisé?
A1: Oui, ils peuvent être marqués avec votre logo. Nous fournissons des services OEM et ODM complets.
Q2: Quelle est la longueur face à face des connecteurs de tuyaux flexibles de type Union en acier inoxydable?
A2: Les longueurs standard face à face comprennent L130, L152, L203. Nous acceptons également les spécifications de longueur personnalisées selon vos exigences.
Q3: Pouvez-vous fournir des dessins des connecteurs de tuyaux flexibles de type Union en acier inoxydable?
A3: Oui, nous fournissons des dessins techniques détaillés. Veuillez nous contacter pour des dessins spécifiques de connecteurs flex.
Q4: Quels certificats de connecteurs de tuyaux flexibles de type Union en acier inoxydable pouvez-vous fournir?
R4: Nous fournissons des certifications CE et ISO pour nos produits.
