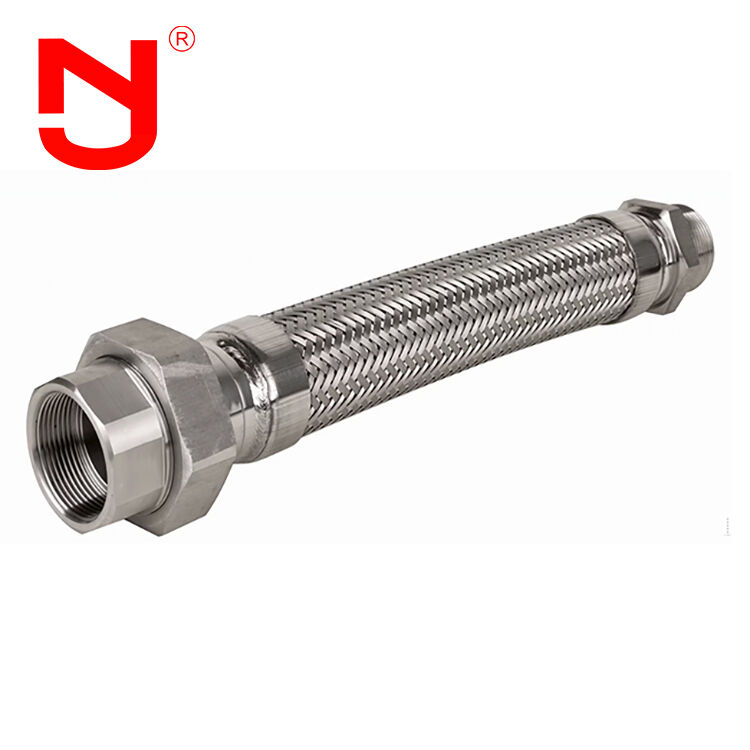

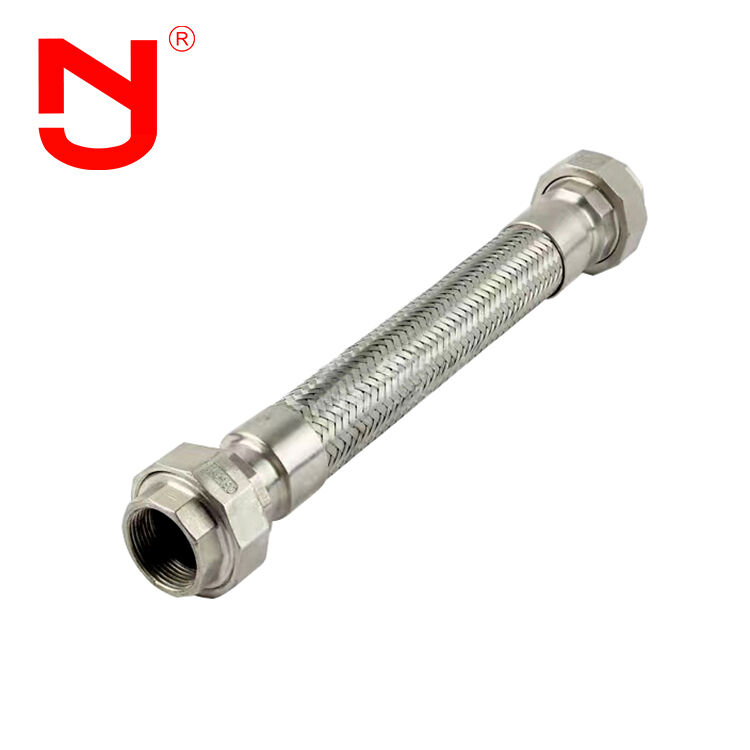

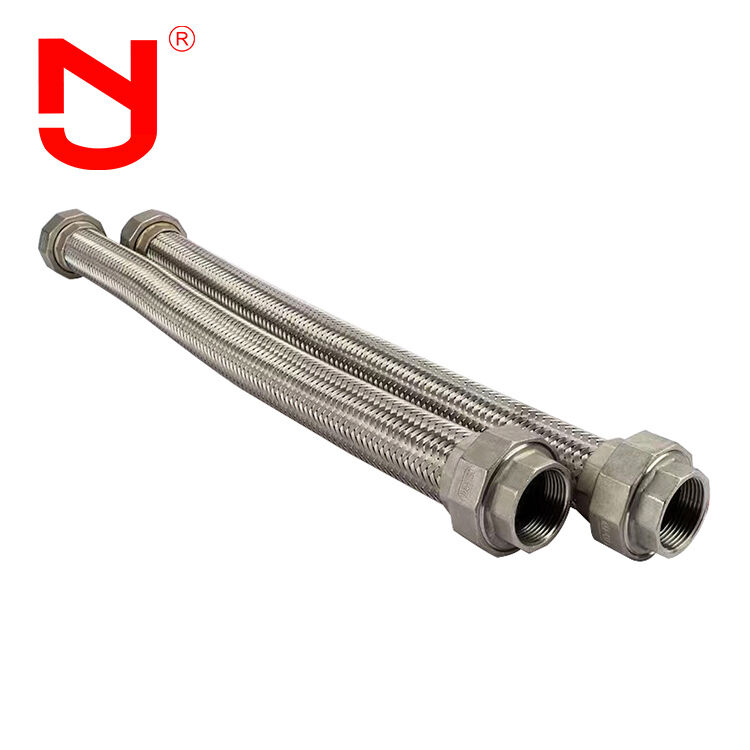

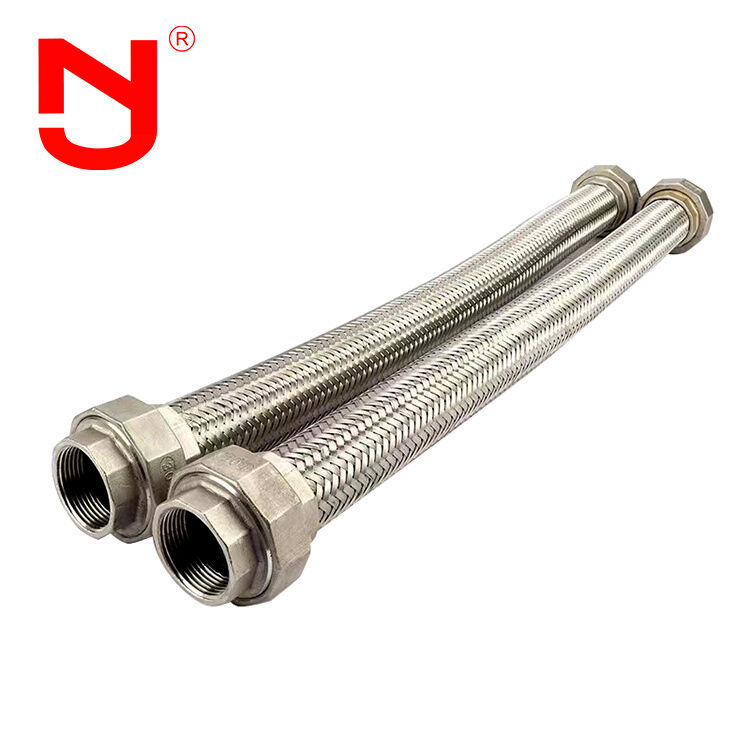

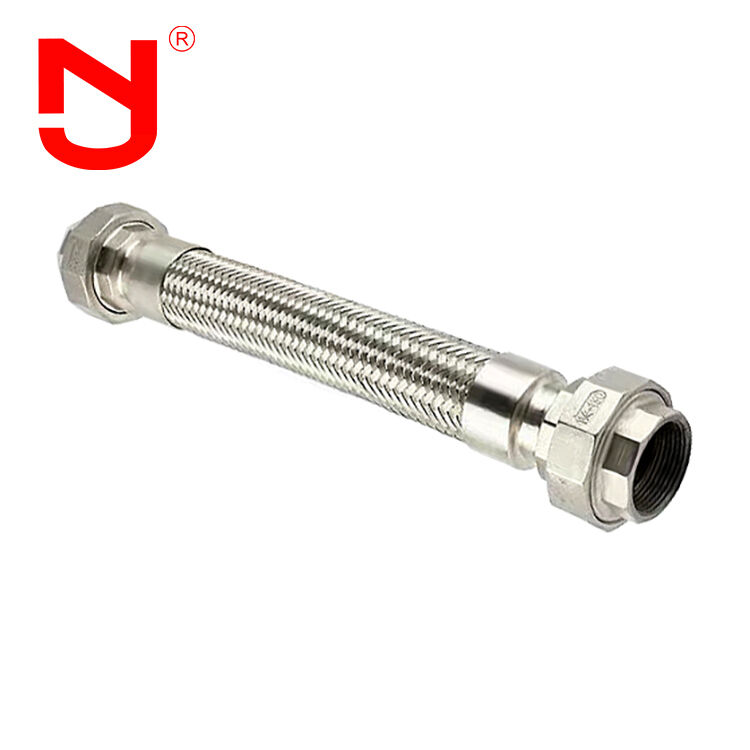

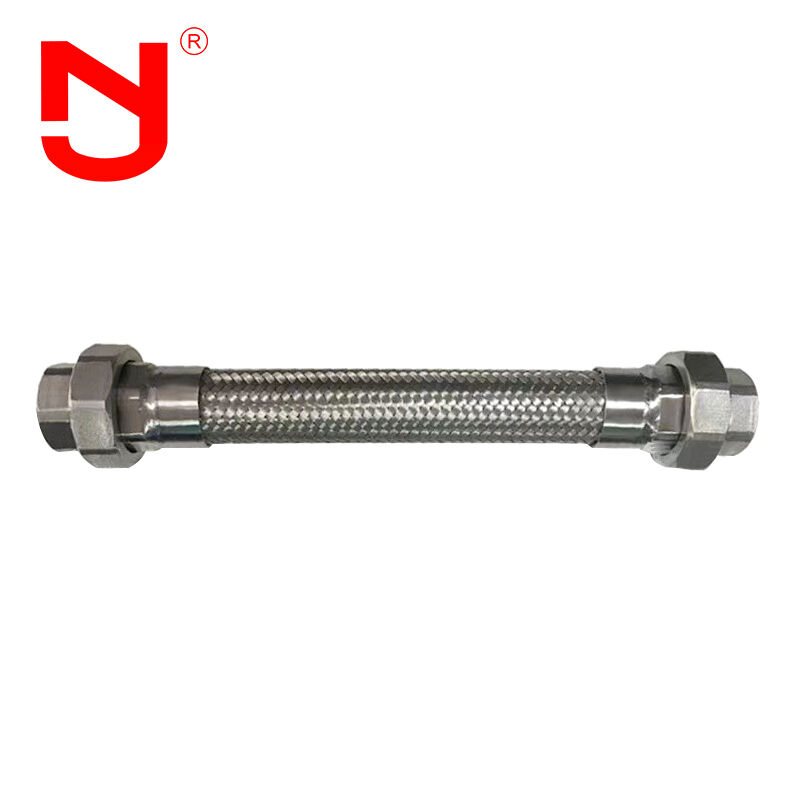

Tuyaux flexibles métalliques tressés en acier inoxydable de type union
Les tuyaux flexibles en acier inoxydable de type union sont conçus avec un tuyau intérieur ondulé en acier inoxydable et un renforcement tressé en acier inoxydable, avec des raccords d'extrémité de type union pour une installation et un retrait simples. Ces tuyaux sont conçus pour absorber les vibrations, la dilatation thermique et les défauts d'alignement dans les systèmes de tuyauterie tout en offrant une résistance exceptionnelle à la pression, à la corrosion et des performances fiables et étanches dans les applications industrielles exigeantes.
Caractéristiques de performance
Le principal composant élastique de nos joints de dilatation flexibles est le soufflet en acier inoxydable. Grâce à ses capacités d'expansion et de flexion, ces joints s'adaptent aux mouvements des canalisations dans les directions axiale, transversale et angulaire, offrant :
- Absorption des déformations thermiques axiales, transversales et angulaires dans les canalisations
- Absorption des vibrations provenant des équipements, minimisant l'impact sur les canalisations
- Compensation des déformations des canalisations causées par l'activité sismique et le tassement du sol
Spécifications techniques
| Diamètre (mm) |
Classe de pression (MPa) |
Surface disponible du soufflet (cm²) |
Diamètre extérieur max. (mm) |
Longueur (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240-366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Processus de fabrication
Nos tuyaux flexibles en acier inoxydable de type union sont fabriqués pour répondre aux diverses exigences d'application avec une ingénierie de précision et des matériaux de qualité.
Spécifications des matériaux :
• Corps du soufflet : Acier inoxydable 304, 316L
• Matériaux des brides : Acier au carbone Q235, acier inoxydable 304, 316L
Avec plus de 17 ans d'expertise en conception dans la fabrication de joints de dilatation flexibles, de joints de dilatation en caoutchouc, de joints à soufflet métalliques et de raccords de tuyauterie industriels, les produits JINGNING sont conformes aux normes internationales, notamment GB, ISO, DIN, ANSI, BS, JIS et aux exigences personnalisées.
Avantages du produit
- Prix compétitifs directs d'usine
- 17 ans d'expérience en fabrication avec 5 ans d'expertise en exportation
- Inspections de qualité rigoureuses dépassant les normes de l'industrie
- Configurations de base de moules personnalisées et services OEM
- Échantillons de produits gratuits disponibles
- Inventaire important pour une disponibilité immédiate
Applications industrielles
Grâce à leur flexibilité exceptionnelle, nos raccords flexibles de tuyauterie compensent efficacement les différentiels de température et autres déformations entre les équipements et les canalisations. Ils empêchent la transmission des vibrations, réduisent la poussée des canalisations sur les équipements et s'adaptent au tassement inégal des fondations des réservoirs. Ces joints de dilatation flexibles sont largement utilisés dans les secteurs de la transformation chimique, du raffinage du pétrole, de la production d'énergie, de l'industrie légère, des applications nucléaires, de la métallurgie, des machines, de l'instrumentation, de la marine et de l'aérospatiale. Alors que les applications industrielles et civiles des canalisations d'énergie et de chaleur continuent de se développer, la demande de raccords flexibles de tuyauterie haute performance continue de croître.
Foire aux questions
Q1 : Les tuyaux flexibles en acier inoxydable de type union peuvent-ils être marqués avec un logo personnalisé ?
R1 : Oui, nous fournissons des services OEM et ODM complets, y compris le marquage de logo personnalisé.
Q2 : Quelle est la longueur face à face des tuyaux flexibles en acier inoxydable de type union ?
R2 : Les longueurs standard incluent L130, L152, L203, avec des longueurs personnalisées disponibles pour répondre à des exigences spécifiques.
Q3 : Pouvez-vous fournir des dessins des tuyaux flexibles en acier inoxydable de type union ?
R3 : Oui, nous fournissons des dessins techniques détaillés. Veuillez nous contacter pour obtenir la documentation spécifique des raccords flexibles de tuyauterie.
Q4 : Quels certificats des tuyaux flexibles en acier inoxydable de type gaz de type union pouvez-vous fournir ?
R4 : Nous fournissons les certifications CE et ISO pour garantir la qualité et la conformité des produits.
