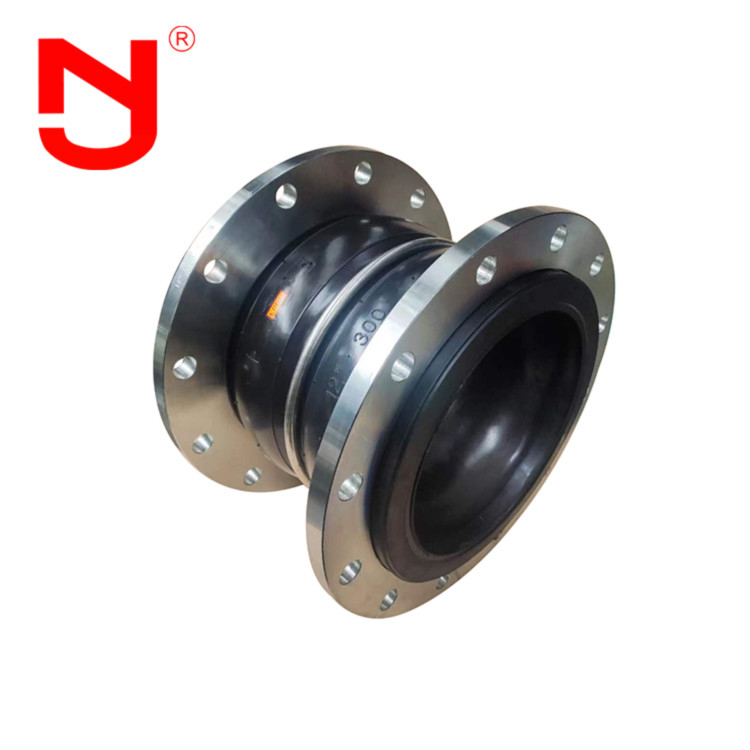

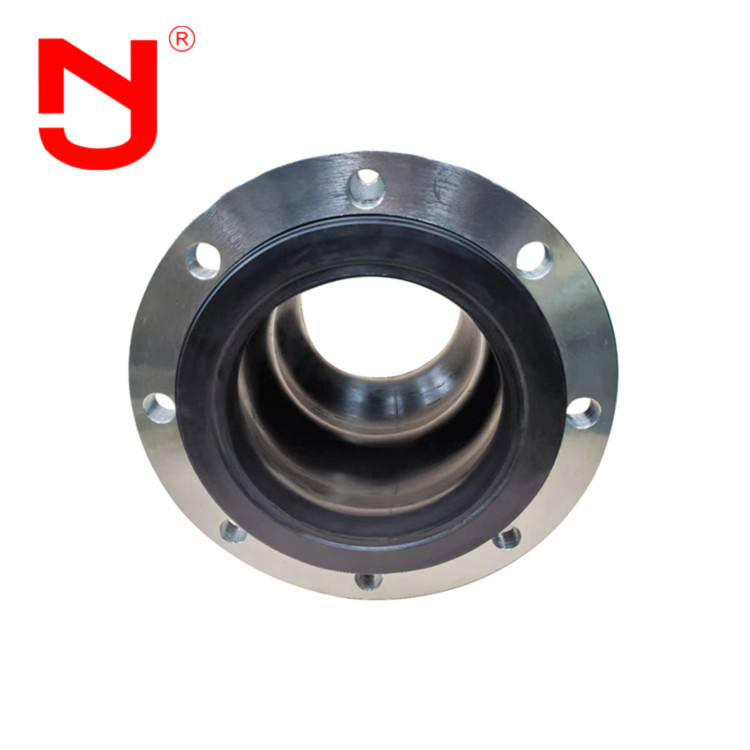

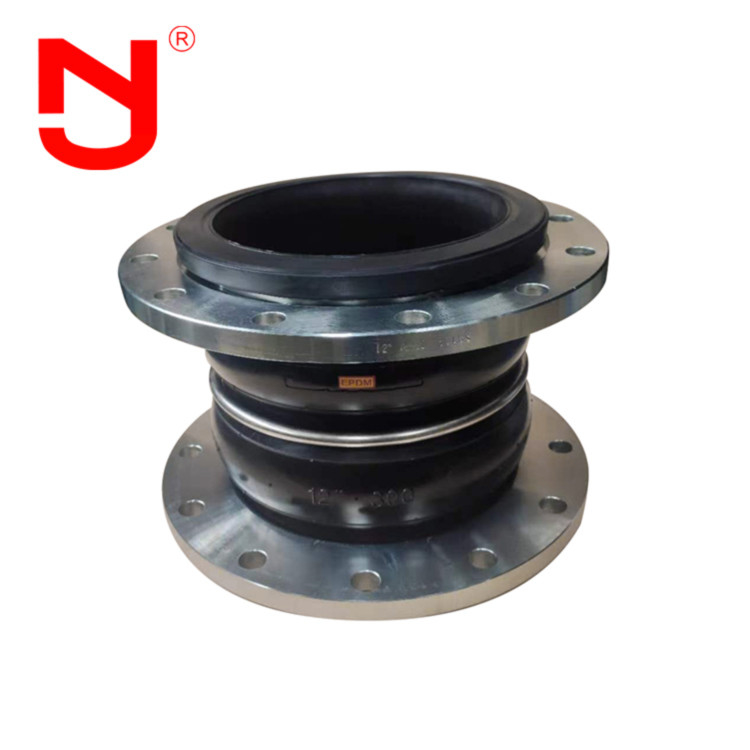

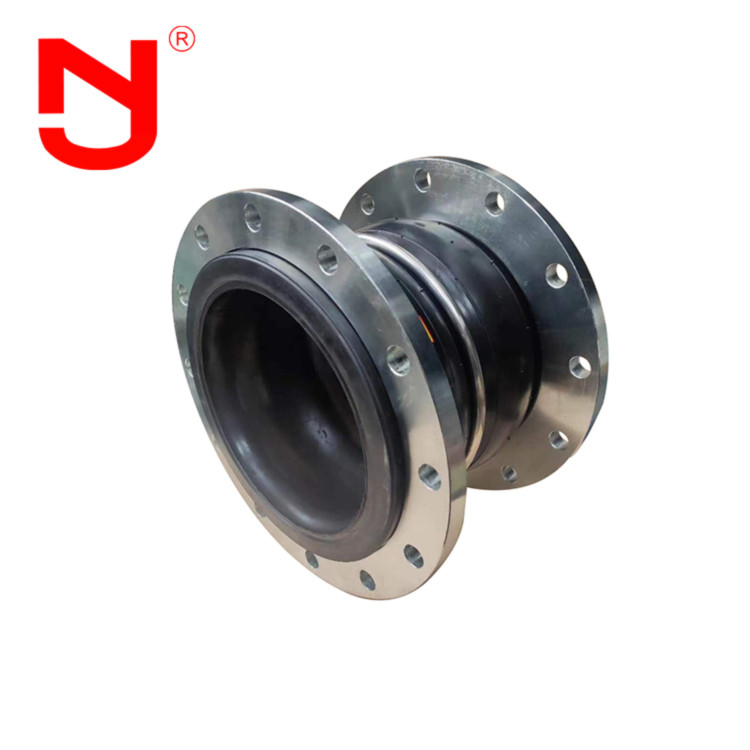

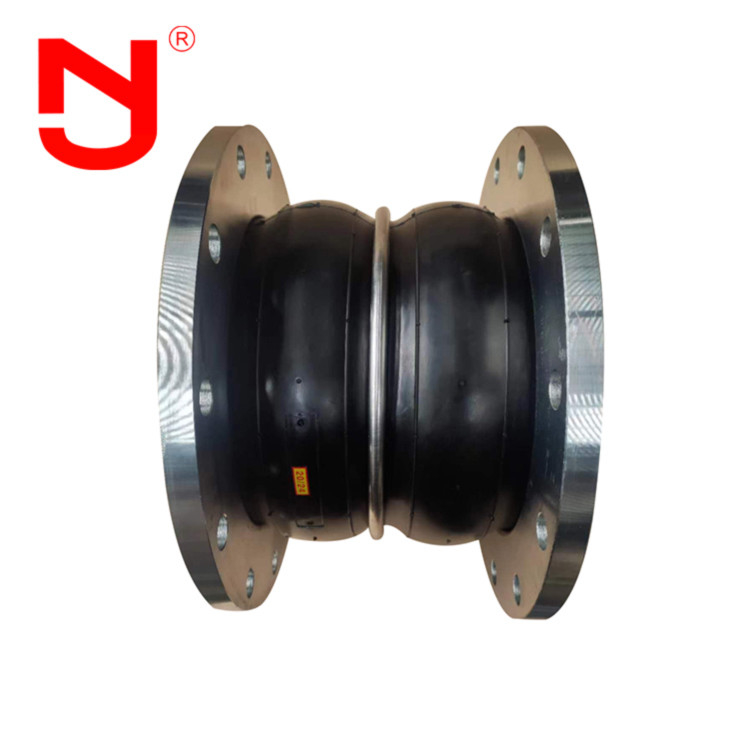

Peut être personnalisé joints d'expansion en caoutchouc pour tuyaux Ansi double sphère joint flexible
Joints d'expansion en caoutchoucLe système de tuyauterie est conçu avec des doubles sphères pour absorber le mouvement des tuyaux, libérer les contraintes,réduire le bruit/les vibrations du système, compenser le décalage/décalage et protéger les machines et équipements en rotation des chocs de démarrage.Les joints d'expansion en caoutchouc peuvent être fabriqués à partir de différents matériaux en caoutchouc selon le milieu et l'application.Ils sont conçus pour résister aux mouvements axiaux, horizontaux, angulaires et de torsion et aux vibrations dans les pipelines.
Caractéristiques de performance duJoints d'expansion en caoutchouc
Ruban à double sphère eexpansion jpommadeoffrent des performances, une fiabilité et une longévité extrêmement élevées, améliorant ainsi la sécurité des installations et l'intégrité mécanique des équipements.En raison de l'insertion de produits spécialement conçus dans des systèmes de tuyauterie rigides,Les articulationsexpansionsont capables de:
1Réduire le bruit mécanique
2Compensez l' excentricité.
3Éliminer l' électrolyse entre métaux différents
Données techniques deJoints d'expansion en caoutchouc
|
Principales donnéesJoints de dilatation en caoutchouc à double sphère
|
| Diamètre nominal (DN) |
Longueur |
Déplacement axial (mm) |
Déplacement horizontal |
Angle de déflexion |
| mm |
pouces |
mm |
Extension |
Compression |
mm |
(a1+a2) ° |
| 32 |
Un quart |
95 |
6 |
9 |
9 |
15° |
| 40 |
1 et demi |
95 |
6 |
10 |
9 |
15° |
| 50 |
2 |
105 |
7 |
10 |
10 |
15° |
| 65 |
2 et demi |
115 |
7 |
13 |
11 |
15° |
| 80 |
3 |
135 |
8 |
15 |
12 |
15° |
| 100 |
4 |
150 |
10 |
19 |
13 |
15° |
| 125 |
5 |
165 |
12 |
19 |
13 |
15° |
| 150 |
6 |
180 |
12 |
20 |
14 |
15° |
| 200 |
8 |
210 |
16 |
25 |
22 |
15° |
| 250 |
10 |
230 |
16 |
25 |
22 |
15° |
| 300 |
12 |
245 |
16 |
25 |
22 |
15° |
| 350 |
14 |
255 |
16 |
25 |
22 |
15° |
| 400 |
16 |
255 |
16 |
25 |
22 |
15° |
| 450 |
18 |
255 |
16 |
25 |
22 |
15° |
| 500 |
20 |
255 |
16 |
25 |
22 |
15° |
| 600 |
24 |
260 |
16 |
25 |
22 |
15° |
Note: 1. Les exigences spéciales de la jointure d'expansion à bride peuvent être personnalisées selon le dessin de l'utilisateur.RésultatsLa balle en caoutchouc de l'appareil est constituée d'une seule couche de caoutchouc.joints de dilatation à bridepeut être utilisé comme caoutchouc naturel, EPDM, caoutchouc chloroprène, caoutchouc butyle, caoutchouc butadiène, caoutchouc fluoro, etc. lorsque lejoints de dilatation à bride si la conduite est utilisée pour l'approvisionnement en eau en suspension au-dessus de DN200, elle doit être munie d'un support fixe ou d'un support fixe, sinon lejoints de dilatation à bridedoivent être équipés d'un dispositif antichute.
Joints d'expansion en caoutchouc Les détails montrent
Joints d'expansion en caoutchoucFlux de production
Tu sais ce que c'est?Joints d'expansion en caoutchoucVoyons voir avec Jingning.
Il est très important de choisir leOignon etexpansion, pour comprendre la compatibilité du support et du matériau sélectionnéOignon etexpansion, la plage de température totale, de pression totale et de vide total, la quantité de mouvement requise et la taille entre les brides des tuyaux.Les ingénieurs d'applications de JINGNING peuvent aider à déterminer leOignon etexpansionpour toute application.
Joints d'expansion en caoutchouc l'application
Joints d'expansion en caoutchoucsont largement utilisés dans divers systèmes de pipelines, tels que la connexion de jOignon etexpansion- des tuyaux à changement fréquent de chaleur et de froid.Double s- Je ne sais pas.- Je ne sais pas.expansion jpommadeest principalement utilisé pour le transport et le levage à distance d'eau et d'eaux usées, l'approvisionnement en eau et le refroidissement de l'eau de circulation d'une centrale thermique, le transport par pipeline de l'industrie métallurgique,eau condenséeLa Commission a décidé d'adopter une proposition de directive relative à la réglementation de l'industrie chimique, du refroidissement et de la dilution de l'industrie pétrochimique et de la connexion souple entre pipelines de longue et courte distance dans d'autres industries.- Je ne sais pas.- Je ne sais pas.- Je ne sais pas.expansion jpommadea une résistance à l'usure élevée, jOignon etexpansionest également adapté à toutes les industries à basse température en granulaires et en poudre et en gaz.
Questions fréquentes
Q1: Quel est le paquet de rLe joint d'expansion d'Uber?
R1: L'emballage est constitué d'une boîte en carton et d'un boîtier en contreplaqué solide.
Q2: Quelle est la MOQ deRarticulation de dilatation ubber?
A2: 1 pc. Nous pouvons livrer n'importe quelle quantité selon vos exigences.
Q3: Quelle est la longueur de face à face deRarticulation de dilatation ubber?
A3: La longueur face à face peut être L130, L152, L203... Nous pouvons également accepter la longueur personnalisée selon vos exigences.
Q4: Quel est le matériau de la bride (anneaux de retenue)?
R4: Le matériau de la bride peut être l'acier au carbone, l'acier inoxydable ou le fer ductile.
