Connecteurs flexibles en caoutchouc à haute résistance à la température
Les connecteurs en caoutchouc flex sontun type de joint ou d'accouplement en caoutchouc conçu pour connecter deux tuyaux ou tubes de diamètres différents de manière concentrique (ou centrée).Le joint réducteur a généralement une conception conique ou en étapes pour permettre la transition en douceur entre les deux tuyaux de tailles différentes, tandis que le matériau en caoutchouc offre une souplesse, une absorption des vibrations et des propriétés d'étanchéité.Ce type de joint est couramment utilisé dans les systèmes de tuyauterie pour s'adapter aux changements de diamètre du tuyau et pour assurer une connexion sûreUne connexion sans fuite.
Caractéristiques du réducteur concentriqueDéchetsConnecteurs flexibles
1Petite taille, poids léger, souplesse, installation et entretien pratiques
2Il réduit la transmission du bruit structurel et a une forte absorption des chocs.
3Il a la capacité de déplacement horizontal, de déplacement axial et de déplacement angulaire, et possède les caractéristiques de la reconstruction de la bride et du non parallélisme.
4. prévenir la corrosion de la paroi interne des joints en caoutchouc réducteur concentrique dans les conduites résistantes aux hautes températures, aux acides et à l'huile et prolonger leur durée de vie.
Spécification du réducteur concentriqueDéchetsConnecteurs flexibles
| spécifications |
DN50 à 300 |
DN 350 à 600 |
| Pression de travail (MPa) |
0.25 à 1.6 |
| Pression de rupture (MPa) |
≤ 4.8 |
| Le vide (KPa) |
53.3 ((400) |
44.9 ((350) |
| Température (°C) |
-20~+115 (pour les conditions spéciales -30~+250) |
| Médium applicable |
Air, air comprimé, eau, eau de mer, eau chaude, huile, acide-base, etc. |
Données techniques deRéducteur concentriqueDéchetsConnecteurs flexibles
| Principales donnéesRéducteur concentriqueDéchetsConnecteurs flexibles |
| DN (grande) × DN (petite) |
Longueur |
Partie axiale
déplacement
(prolongation) |
Partie axiale
déplacement
Je ne sais pas. |
Partie radicale
déplacement |
Déflexion
angle |
| (a1+a2) ° |
| 50 × 32 |
180 |
15 |
18 |
45 |
35° |
| 50 x 40 |
180 |
15 |
18 |
45 |
35° |
| 65 × 32 |
180 |
15 |
18 |
45 |
35° |
| 65 x 40 |
180 |
15 |
18 |
45 |
35° |
| 65 × 50 |
180 |
15 |
18 |
45 |
35° |
| 80 × 32 |
220 |
15 |
18 |
45 |
35° |
| 80 × 50 |
180 |
20 |
30 |
45 |
35° |
| 80 × 65 |
180 |
20 |
30 |
45 |
35° |
| 100 × 40 |
220 |
20 |
30 |
45 |
35° |
| 100 x 50 |
180 |
20 |
30 |
45 |
35° |
| 100 × 65 |
180 |
22 |
30 |
45 |
35° |
| 100 × 80 |
180 |
22 |
30 |
45 |
35° |
| 125 × 50 |
220 |
22 |
30 |
45 |
35° |
| 125 x 65 |
180 |
22 |
30 |
45 |
35° |
| 125 × 80 |
180 |
22 |
30 |
45 |
35° |
| 125 × 100 |
200 |
22 |
30 |
45 |
35° |
| 150 × 50 |
240 |
22 |
30 |
45 |
35° |
| 150 × 65 |
200 |
22 |
30 |
45 |
35° |
| 150 × 80 |
180 |
22 |
30 |
45 |
35° |
| 150 × 100 |
200 |
22 |
30 |
45 |
35° |
| 150 × 125 |
200 |
22 |
30 |
45 |
35° |
| 200 × 80 |
260 |
22 |
30 |
45 |
35° |
| 200 x 100 |
200 |
25 |
35 |
40 |
30° |
| 200 × 125 |
220 |
25 |
35 |
40 |
30° |
| 200 × 150 |
200 |
25 |
35 |
40 |
30° |
| 250 x 100 |
260 |
25 |
35 |
40 |
30° |
| 250 × 125 |
220 |
25 |
35 |
40 |
30° |
| 250 × 150 |
220 |
25 |
35 |
40 |
30° |
| 250 x 200 |
220 |
25 |
35 |
40 |
30° |
| 300 × 125 |
260 |
25 |
35 |
40 |
30° |
| 300 x 150 |
220 |
25 |
35 |
40 |
30° |
| 300 × 200 |
220 |
25 |
35 |
40 |
30° |
| 300 × 250 |
220 |
25 |
35 |
40 |
30° |
| 350 × 200 |
230 |
28 |
38 |
35 |
26° |
| 350 × 250 |
230 |
28 |
38 |
35 |
26° |
| 350 × 300 |
230 |
25 |
38 |
40 |
26° |
| 400 × 200 |
230 |
25 |
38 |
40 |
26° |
| 400 × 250 |
240 |
28 |
38 |
35 |
26° |
| 400 × 300 |
240 |
28 |
38 |
35 |
26° |

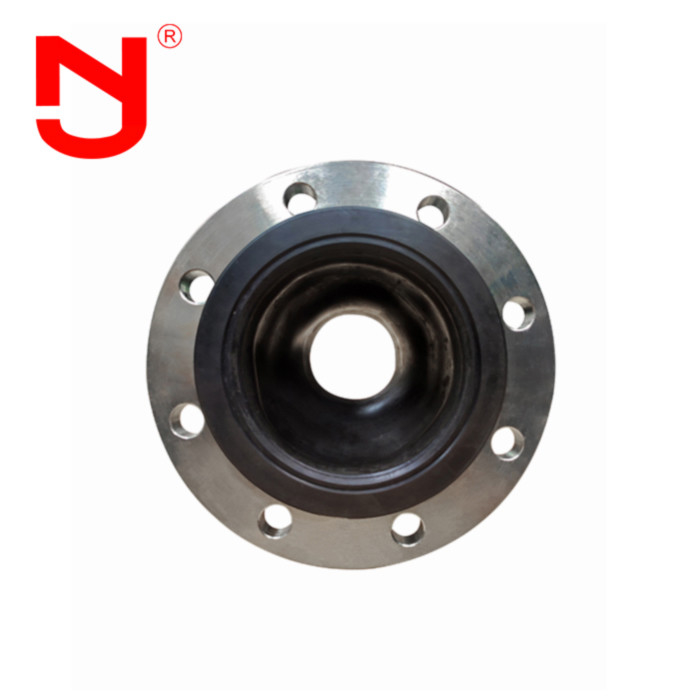

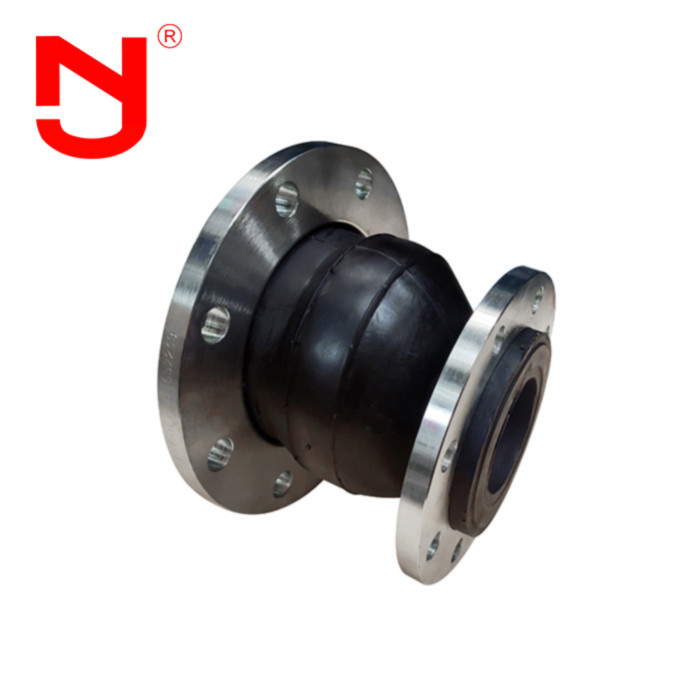

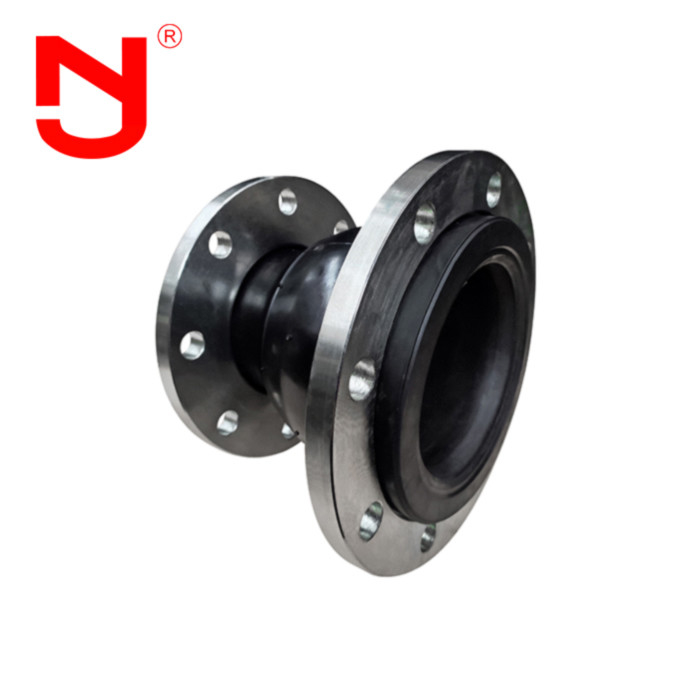

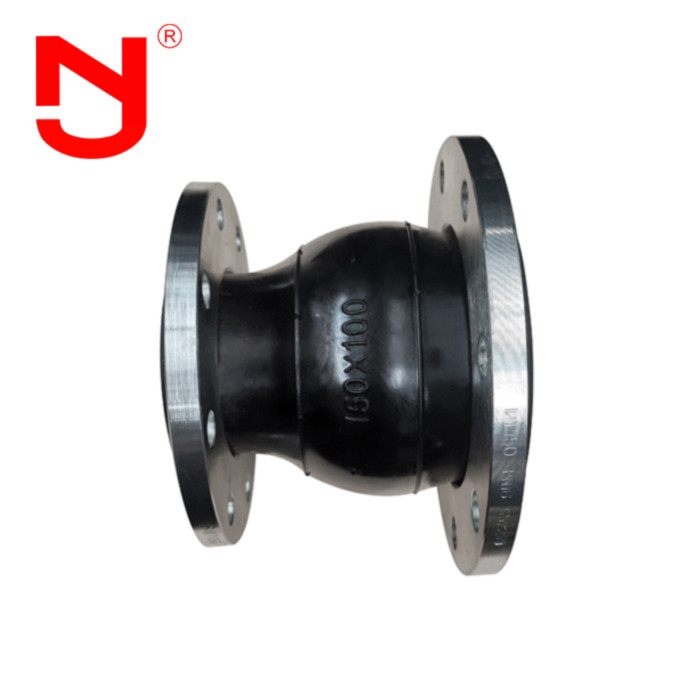

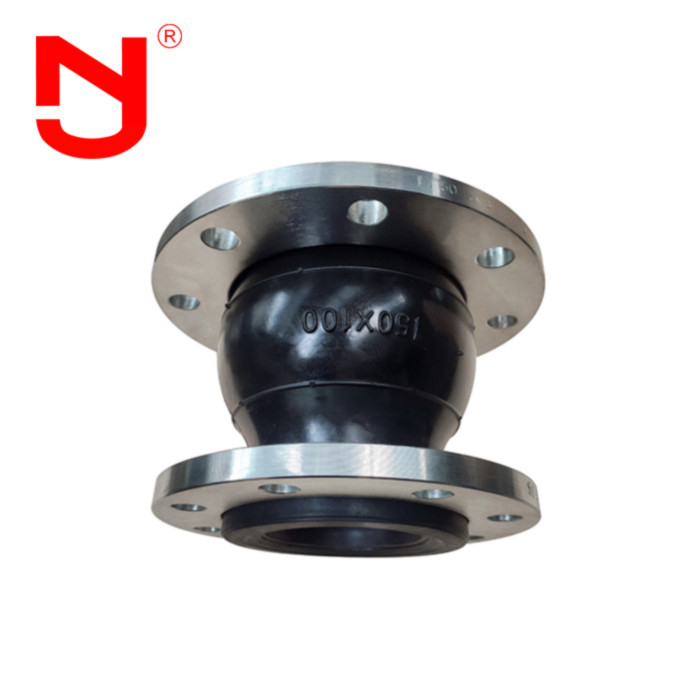

Réducteur concentriqueRéducteur concentriqueConnecteurs en caoutchoucLes détails le montrent.
Tu sais ce que c'est?Réducteur concentriqueDéchetsConnecteurs flexiblesOn va voir avec Jingning.
Tout le rconnecteurs ubber flexConfirm avec les normes internationales, telles que GB, ISO, DIN, ANSI, BS, JIS, ainsi que la demande spéciale des clients.
Ruban réducteur concentriqueConnecteurs flexiblesLes avantages
1Le prix du connecteur est le prix départ usine.
2.17 ans d'expérience dans la fabrication et 5 ans d'expérience dans l'exportation
3- Inspection de qualité stricte, et la qualité dépasse largement les normes de l'industrie
4. personnalisation de la base de moule et OEM de différentes spécifications
5. Fournir des services gratuitsarticulation de dilatation ubberéchantillons
Ruban réducteur concentrique Application des connecteurs flexibles
connecteurs flexibles à réducteur concentrique est largement utilisé dans les tuyaux de chauffage et de ventilation de l'eau, les tuyaux d'approvisionnement en eau et de drainage, les tuyaux d'eau en circulation, les tuyaux de congélation, les tuyaux anti-corrosion Huagong,tuyaux de lutte contre les incendies et de compresseurs dans diverses constructionsRéducteur concentriqueconnecteurs flexibles sont utilisés dans les laboratoires, les instituts de recherche, les navires, les navires et autres installations pour la protection et le contrôle de l'isolation vibratoire,réduction du bruit et compensation des déplacements de la construction de pipelines.
Questions fréquentes
Q1: Le cconnecteurs flexibles à réducteur centrique être marqué avec un logo personnalisé?
A1: Oui, il peut être marqué avec votre logo. Nous pourrions fournir le service OEM&ODM.
Q1: Pouvez-vous fournir des dessins de cconnecteurs flexibles à réducteur centrique?
A1: Oui, nous pourrions vous fournir des dessins.connecteurs flexibles à réducteur centrique.
Q1: Quels sont les certificats de créducteur centré rétoileconnecteurs flexiblesVous pouvez nous en fournir?
R1: Nous pourrions fournir un certificat CE, ISO.
On peut avoir un échantillon de créducteur centré rétoileconnecteurs flexibles?
A1: Oui, nous pourrions vous fournir des échantillons pour tester la qualité de nosconnecteurs flexibles en caoutchouc à réducteur centrique.
