Pipe à haute résistance à la température en caoutchouc réduit concentrique Connecteur flexible
Connecteur de tuyauterie flexible est une sorte de joint en caoutchouc utilisé pour relier deux sections de tuyaux de diamètres différents.mais la ligne centrale est sur le même axe, c'est-à-dire une conception concentrique.Connecteur de tuyauterie flexibleest principalement utilisé pour compenser et soulager le déplacement, les vibrations et les contraintes dans le système de tuyauterie, tout en assurant l'étanchéité du système de tuyauterie et la continuité de la transmission du fluide.Il est largement utilisé dans divers domaines industriels, tels que le pétrole, les produits chimiques, l'électricité, la métallurgie, etc., ainsi que les systèmes d'approvisionnement en eau et de drainage, de chauffage, de ventilation et de climatisation dans le bâtiment et l'ingénierie municipale.
Caractéristiques du réducteur concentriqueConnecteur de tuyauterie flexible
1Petite taille, poids léger, souplesse, installation et entretien pratiques
2Il réduit la transmission du bruit structurel et a une forte absorption des chocs.
3Il a la capacité de déplacement horizontal, de déplacement axial et de déplacement angulaire, et possède les caractéristiques de la reconstruction de la bride et du non parallélisme.
4. prévenir la corrosion de la paroi interne des joints en caoutchouc réducteur concentrique dans les conduites résistantes aux hautes températures, aux acides et à l'huile et prolonger leur durée de vie.
Spécification du réducteur concentriqueConnecteur de tuyauterie flexible
| spécifications |
DN50 à 300 |
DN 350 à 600 |
| Pression de travail (MPa) |
0.25 à 1.6 |
| Pression de rupture (MPa) |
≤ 4.8 |
| Le vide (KPa) |
53.3 ((400) |
44.9 ((350) |
| Température (°C) |
-20~+115 (pour les conditions spéciales -30~+250) |
| Médium applicable |
Air, air comprimé, eau, eau de mer, eau chaude, huile, acide-base, etc. |
Données techniques deRéducteur concentriqueConnecteur de tuyauterie flexible
| Principales donnéesRéducteur concentriqueConnecteur de tuyauterie flexible |
| DN (grande) × DN (petite) |
Longueur |
Partie axiale
déplacement
(prolongation) |
Partie axiale
déplacement
Je ne sais pas. |
Partie radicale
déplacement |
Déflexion
angle |
| (a1+a2) ° |
| 50 × 32 |
180 |
15 |
18 |
45 |
35° |
| 50 x 40 |
180 |
15 |
18 |
45 |
35° |
| 65 × 32 |
180 |
15 |
18 |
45 |
35° |
| 65 x 40 |
180 |
15 |
18 |
45 |
35° |
| 65 × 50 |
180 |
15 |
18 |
45 |
35° |
| 80 × 32 |
220 |
15 |
18 |
45 |
35° |
| 80 × 50 |
180 |
20 |
30 |
45 |
35° |
| 80 × 65 |
180 |
20 |
30 |
45 |
35° |
| 100 × 40 |
220 |
20 |
30 |
45 |
35° |
| 100 x 50 |
180 |
20 |
30 |
45 |
35° |
| 100 × 65 |
180 |
22 |
30 |
45 |
35° |
| 100 × 80 |
180 |
22 |
30 |
45 |
35° |
| 125 × 50 |
220 |
22 |
30 |
45 |
35° |
| 125 x 65 |
180 |
22 |
30 |
45 |
35° |
| 125 × 80 |
180 |
22 |
30 |
45 |
35° |
| 125 × 100 |
200 |
22 |
30 |
45 |
35° |
| 150 × 50 |
240 |
22 |
30 |
45 |
35° |
| 150 × 65 |
200 |
22 |
30 |
45 |
35° |
| 150 × 80 |
180 |
22 |
30 |
45 |
35° |
| 150 × 100 |
200 |
22 |
30 |
45 |
35° |
| 150 × 125 |
200 |
22 |
30 |
45 |
35° |
| 200 × 80 |
260 |
22 |
30 |
45 |
35° |
| 200 x 100 |
200 |
25 |
35 |
40 |
30° |
| 200 × 125 |
220 |
25 |
35 |
40 |
30° |
| 200 × 150 |
200 |
25 |
35 |
40 |
30° |
| 250 x 100 |
260 |
25 |
35 |
40 |
30° |
| 250 × 125 |
220 |
25 |
35 |
40 |
30° |
| 250 × 150 |
220 |
25 |
35 |
40 |
30° |
| 250 x 200 |
220 |
25 |
35 |
40 |
30° |
| 300 × 125 |
260 |
25 |
35 |
40 |
30° |
| 300 x 150 |
220 |
25 |
35 |
40 |
30° |
| 300 × 200 |
220 |
25 |
35 |
40 |
30° |
| 300 × 250 |
220 |
25 |
35 |
40 |
30° |
| 350 × 200 |
230 |
28 |
38 |
35 |
26° |
| 350 × 250 |
230 |
28 |
38 |
35 |
26° |
| 350 × 300 |
230 |
25 |
38 |
40 |
26° |
| 400 × 200 |
230 |
25 |
38 |
40 |
26° |
| 400 × 250 |
240 |
28 |
38 |
35 |
26° |
| 400 × 300 |
240 |
28 |
38 |
35 |
26° |

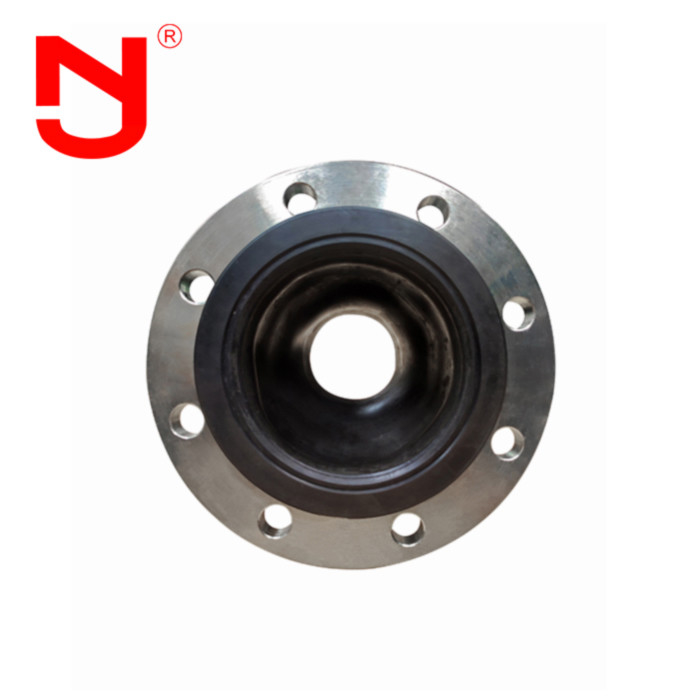

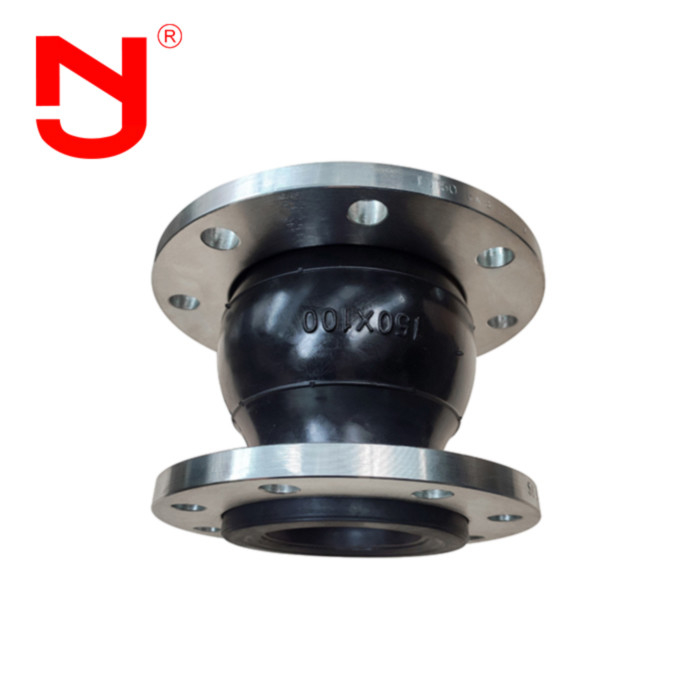

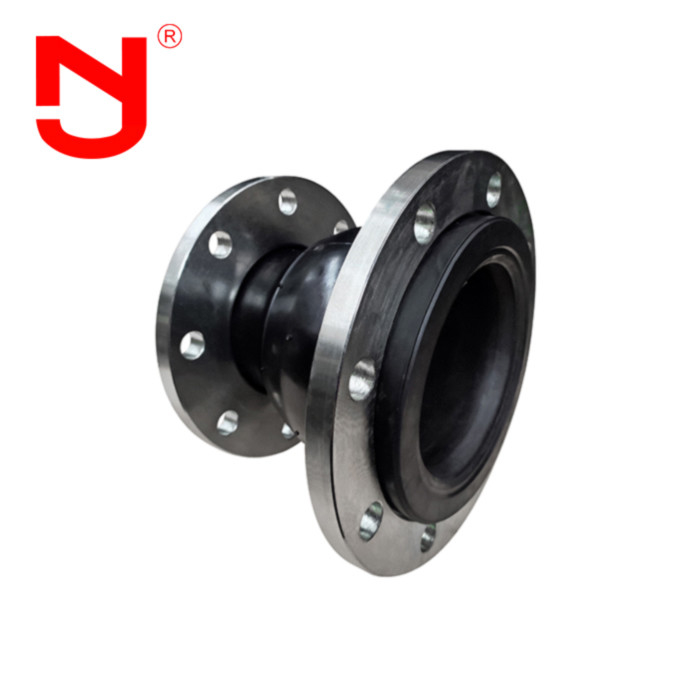

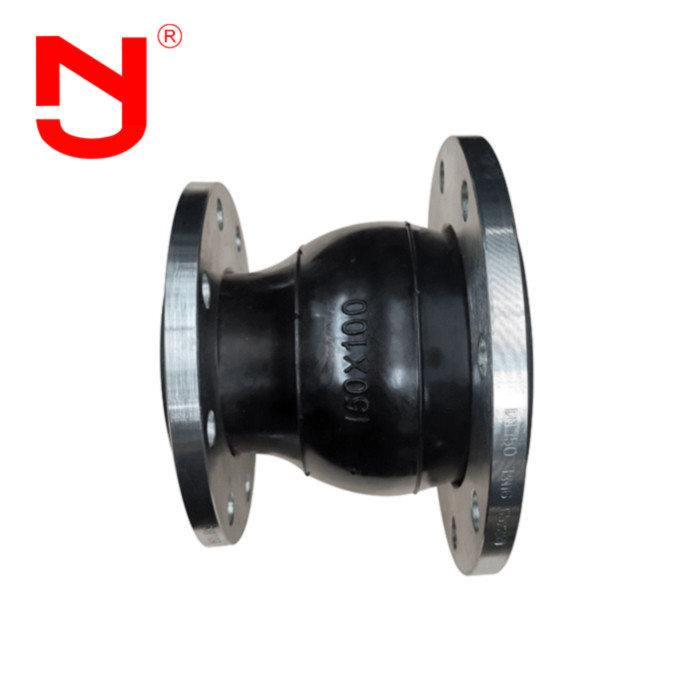

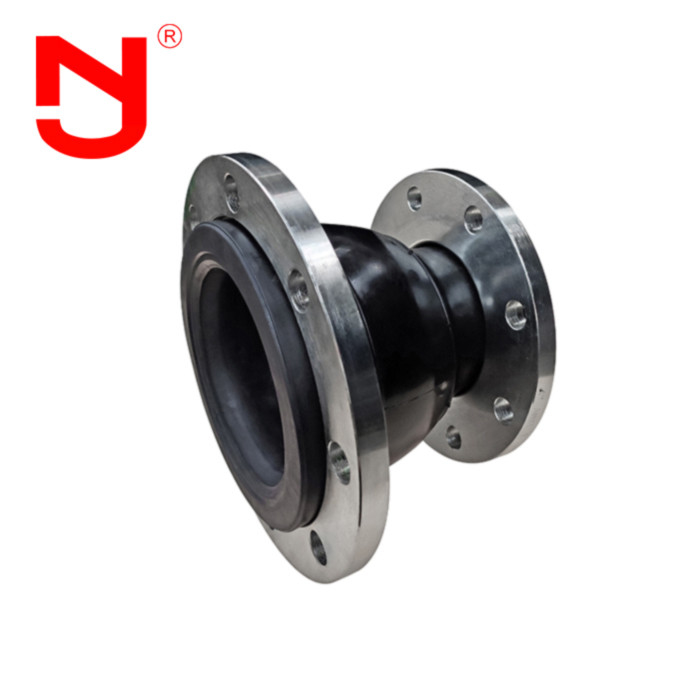

Réducteur concentriqueRéducteur concentriqueConnecteur de tuyauterie flexibleLes détails montrent
Tu sais ce que c'est?Réducteur concentriqueConnecteur de tuyauterie flexible On va voir avec Jingning.
Tout leConnecteur de tuyauterie flexibleConfirm avec les normes internationales, telles que GB, ISO, DIN, ANSI, BS, JIS, ainsi que la demande spéciale des clients.
Réducteur concentriqueConnecteur de tuyauterie flexibleavantages
1Le prix du connecteur est le prix départ usine.
2.17 ans d'expérience dans la fabrication et 5 ans d'expérience dans l'exportation
3- Inspection de qualité stricte, et la qualité dépasse largement les normes de l'industrie
4. personnalisation de la base de moule et OEM de différentes spécifications
5. Fournir des services gratuitsarticulation de dilatation ubberéchantillons
Réducteur concentriqueConnecteur de tuyauterie flexibleApplication du projet
Réducteur concentrique pconnecteur flexible est largement utilisé dans les tuyaux de chauffage et de ventilation de l'eau, les tuyaux d'approvisionnement en eau et de drainage, les tuyaux d'eau en circulation, les tuyaux de congélation, les tuyaux anti-corrosion Huagong,tuyaux de lutte contre les incendies et de compresseurs dans diverses constructionsRéducteur concentriqueRarticulation de dilatation ubbersont utilisés dans les laboratoires, les instituts de recherche, les navires, les navires et autres installations pour la protection et le contrôle de l'isolation vibratoire,réduction du bruit et compensation des déplacements de la construction de pipelines.
Questions fréquentes
Q1: Le cRéducteur oncentrique pconnecteur flexible être marqué avec un logo personnalisé?
A1: Oui, il peut être marqué avec votre logo. Nous pourrions fournir le service OEM&ODM.
Q1: Pouvez-vous fournir des dessins de créducteur centré rarticulation de dilatation ubber?
A1: Oui, nous pourrions vous fournir des dessins.Réducteur oncentrique pIl y a un connecteur flexible.
Q1: Quels sont les certificats de cRéducteur oncentrique pconnecteur flexibleVous pouvez nous en fournir?
R1: Nous pourrions fournir un certificat CE, ISO.
On peut avoir un échantillon de créducteur centré rarticulation de dilatation ubber?
A1: Oui, nous pourrions vous fournir des échantillons pour tester la qualité de nosRéducteur oncentrique pIl y a un connecteur flexible.
