Joints d'expansion à haute température à résistance à haute température en caoutchouc concentrique réduit pour tuyaux
Joints d'expansion pour tuyauxun accouplement flexible à diamètres variés concentriques, sert d'élément à multiples facettes dans les systèmes de tuyauterie,facilitant la connexion de tuyaux de tailles différentes tout en préservant un alignement centréEn combinant l'adaptabilité du caoutchouc avec la précision d'un réducteur concentrique, il devient une option privilégiée pour une variété d'entreprises industrielles et commerciales.Ce mélange unique de flexibilité et de précision assure une intégration transparente et des performances efficaces sur les différents réseaux de tuyauterie.
Caractéristiques du réducteur concentriqueJoints de dilatation pour tuyaux
1Petite taille, poids léger, souplesse, installation et entretien pratiques
2Il réduit la transmission du bruit structurel et a une forte absorption des chocs.
3Il a la capacité de déplacement horizontal, de déplacement axial et de déplacement angulaire, et possède les caractéristiques de la reconstruction de la bride et du non parallélisme.
4. prévenir la corrosion de la paroi interne des joints en caoutchouc réducteur concentrique dans les conduites résistantes aux hautes températures, aux acides et à l'huile et prolonger leur durée de vie.
Spécification du réducteur concentriqueJoints de dilatation pour tuyaux
| spécifications |
DN50 à 300 |
DN 350 à 600 |
| Pression de travail (MPa) |
0.25 à 1.6 |
| Pression de rupture (MPa) |
≤ 4.8 |
| Le vide (KPa) |
53.3 ((400) |
44.9 ((350) |
| Température (°C) |
-20~+115 (pour les conditions spéciales -30~+250) |
| Médium applicable |
Air, air comprimé, eau, eau de mer, eau chaude, huile, acide-base, etc. |
Données techniques deRéducteur concentriqueJoints de dilatation pour tuyaux
| Principales donnéesRéducteur concentriqueJoints de dilatation pour tuyaux |
| DN (grande) × DN (petite) |
Longueur |
Partie axiale
déplacement
(prolongation) |
Partie axiale
déplacement
Je ne sais pas. |
Partie radicale
déplacement |
Déflexion
angle |
| (a1+a2) ° |
| 50 × 32 |
180 |
15 |
18 |
45 |
35° |
| 50 x 40 |
180 |
15 |
18 |
45 |
35° |
| 65 × 32 |
180 |
15 |
18 |
45 |
35° |
| 65 x 40 |
180 |
15 |
18 |
45 |
35° |
| 65 × 50 |
180 |
15 |
18 |
45 |
35° |
| 80 × 32 |
220 |
15 |
18 |
45 |
35° |
| 80 × 50 |
180 |
20 |
30 |
45 |
35° |
| 80 × 65 |
180 |
20 |
30 |
45 |
35° |
| 100 × 40 |
220 |
20 |
30 |
45 |
35° |
| 100 x 50 |
180 |
20 |
30 |
45 |
35° |
| 100 × 65 |
180 |
22 |
30 |
45 |
35° |
| 100 × 80 |
180 |
22 |
30 |
45 |
35° |
| 125 × 50 |
220 |
22 |
30 |
45 |
35° |
| 125 x 65 |
180 |
22 |
30 |
45 |
35° |
| 125 × 80 |
180 |
22 |
30 |
45 |
35° |
| 125 × 100 |
200 |
22 |
30 |
45 |
35° |
| 150 × 50 |
240 |
22 |
30 |
45 |
35° |
| 150 × 65 |
200 |
22 |
30 |
45 |
35° |
| 150 × 80 |
180 |
22 |
30 |
45 |
35° |
| 150 × 100 |
200 |
22 |
30 |
45 |
35° |
| 150 × 125 |
200 |
22 |
30 |
45 |
35° |
| 200 × 80 |
260 |
22 |
30 |
45 |
35° |
| 200 x 100 |
200 |
25 |
35 |
40 |
30° |
| 200 × 125 |
220 |
25 |
35 |
40 |
30° |
| 200 × 150 |
200 |
25 |
35 |
40 |
30° |
| 250 x 100 |
260 |
25 |
35 |
40 |
30° |
| 250 × 125 |
220 |
25 |
35 |
40 |
30° |
| 250 × 150 |
220 |
25 |
35 |
40 |
30° |
| 250 x 200 |
220 |
25 |
35 |
40 |
30° |
| 300 × 125 |
260 |
25 |
35 |
40 |
30° |
| 300 x 150 |
220 |
25 |
35 |
40 |
30° |
| 300 × 200 |
220 |
25 |
35 |
40 |
30° |
| 300 × 250 |
220 |
25 |
35 |
40 |
30° |
| 350 × 200 |
230 |
28 |
38 |
35 |
26° |
| 350 × 250 |
230 |
28 |
38 |
35 |
26° |
| 350 × 300 |
230 |
25 |
38 |
40 |
26° |
| 400 × 200 |
230 |
25 |
38 |
40 |
26° |
| 400 × 250 |
240 |
28 |
38 |
35 |
26° |
| 400 × 300 |
240 |
28 |
38 |
35 |
26° |

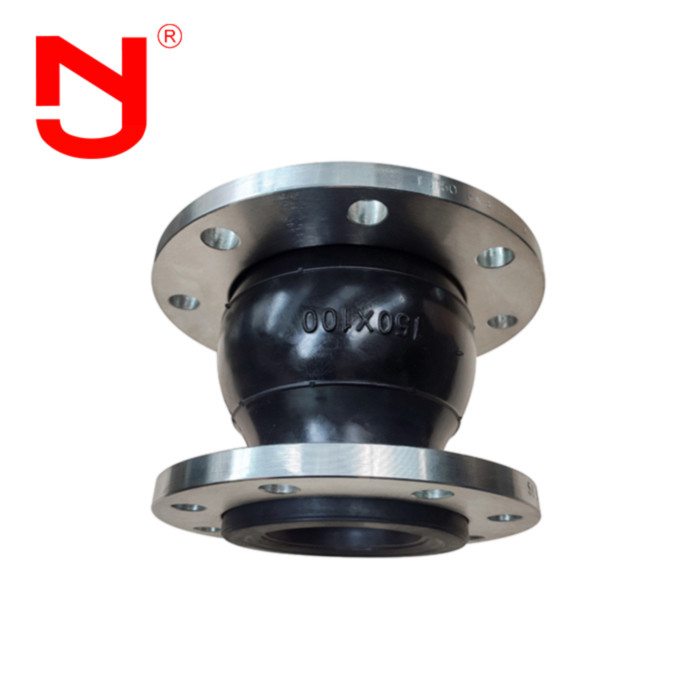

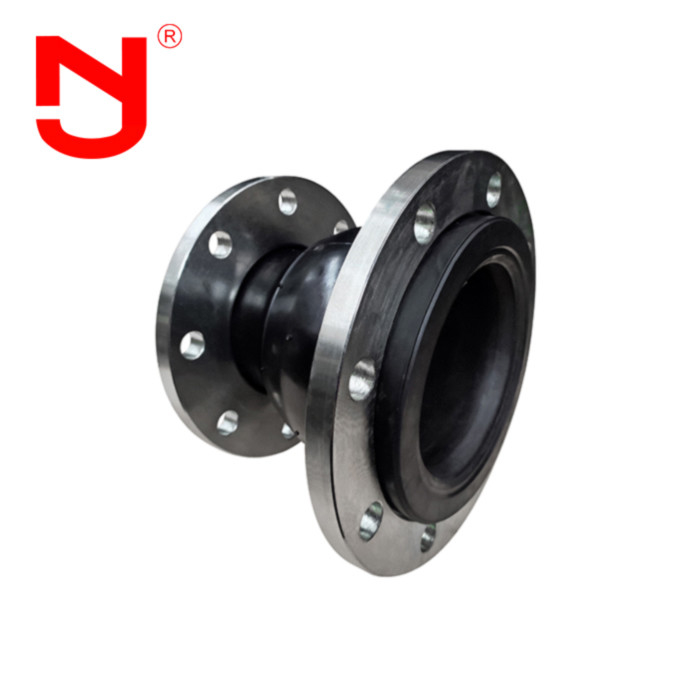

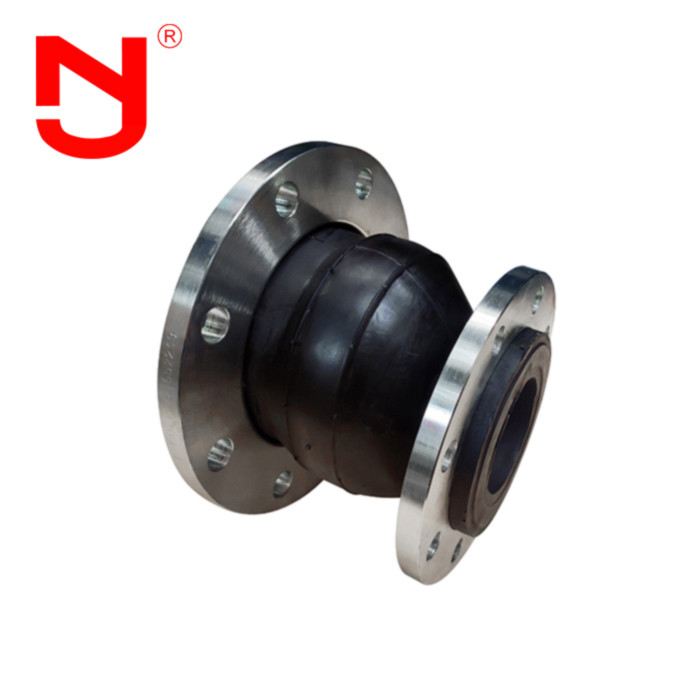

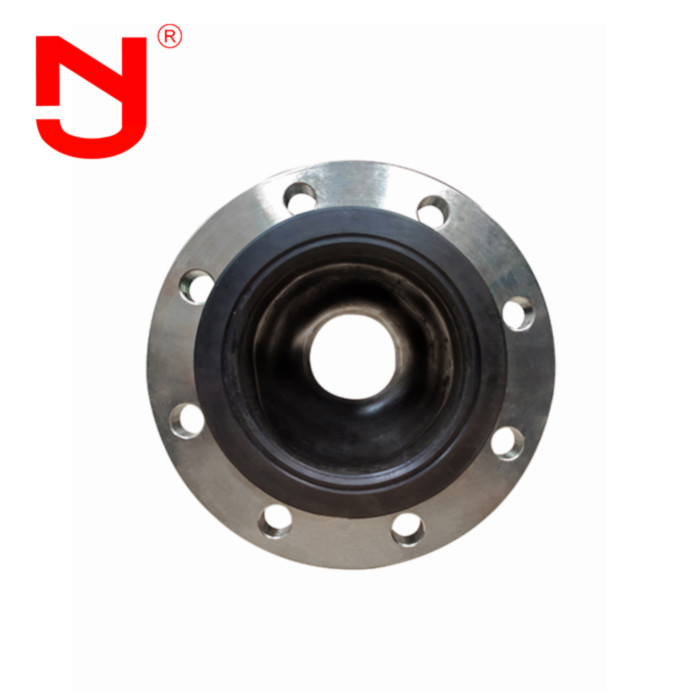

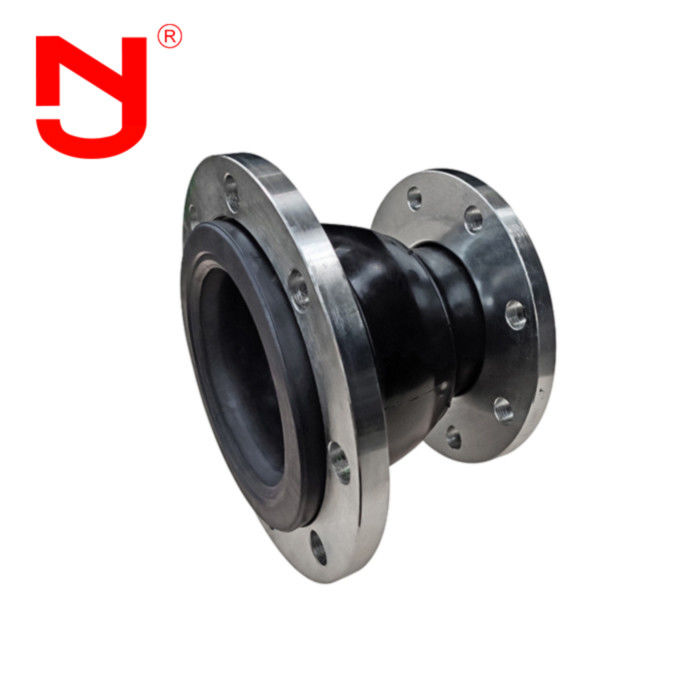

Réducteur concentriqueJoints d'expansion du réducteur concentrique pour PpieLes détails le montrent.
Tu sais ce que c'est?Réducteur concentriqueJoints d'expansion en caoutchouc On va voir avec Jingning.
Tout le mondeexpansion jpommade pourl'ipéConfirm avec les normes internationales, telles que GB, ISO, DIN, ANSI, BS, JIS, ainsi que la demande spéciale des clients.
Réducteur concentriqueJoints de dilatation pour tuyauxLes avantages
1Le prix du connecteur est le prix départ usine.
2.17 ans d'expérience dans la fabrication et 5 ans d'expérience dans l'exportation
3- Inspection de qualité stricte, et la qualité dépasse largement les normes de l'industrie
4. personnalisation de la base de moule et OEM de différentes spécifications
5. Fournir gratuitementexpansion jpommade pourl'ipé échantillons
Réducteur concentriqueJoints de dilatation pour tuyauxApplication du projet
Réducteur concentrique eexpansion jpommade pourl'ipé est largement utilisé dans les tuyaux de chauffage et de ventilation de l'eau, les tuyaux d'approvisionnement en eau et de drainage, les tuyaux d'eau en circulation, les tuyaux de congélation, les tuyaux anti-corrosion Huagong,tuyaux de lutte contre les incendies et de compresseurs dans diverses constructionsRéducteur concentriqueRarticulation de dilatation ubbersont utilisés dans les laboratoires, les instituts de recherche, les navires, les navires et autres installations pour la protection et le contrôle de l'isolation vibratoire,réduction du bruit et compensation des déplacements de la construction de pipelines.
Questions fréquentes
Q1: Le célargissement du réducteur centrique jpommade pourl'ipé être marqué avec un logo personnalisé?
R1: Oui, nous pouvons fournir un service OEM et ODM.
Q1: Pouvez-vous fournir des dessins de célargissement du réducteur centrique jpommade pourl'ipé?
A1: Oui, nous pourrions vous fournir des dessins.joints en caoutchouc à réducteur centrique.
Q1: Quels sont les certificats de célargissement du réducteur centrique jpommade pourl'ipéVous pouvez nous en fournir?
R1: Nous pourrions fournir un certificat CE, ISO.
On peut avoir un échantillon de célargissement du réducteur centrique jpommade pourl'ipé?
A1: Oui, nous pourrions vous fournir des échantillons pour tester la qualité de nosélargissement du réducteur centrique jUne pommade pour la pipe.
