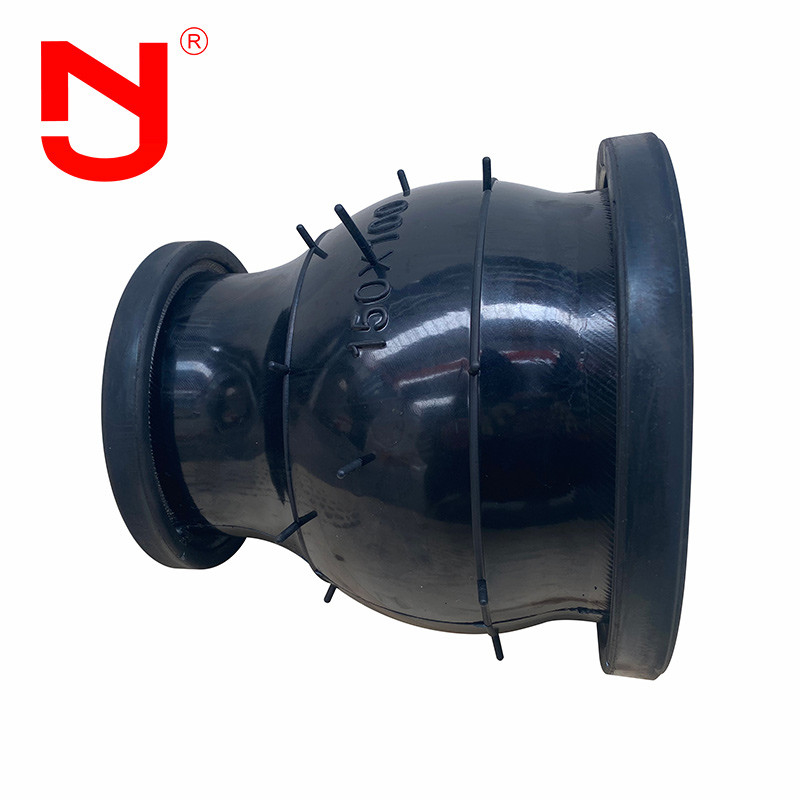

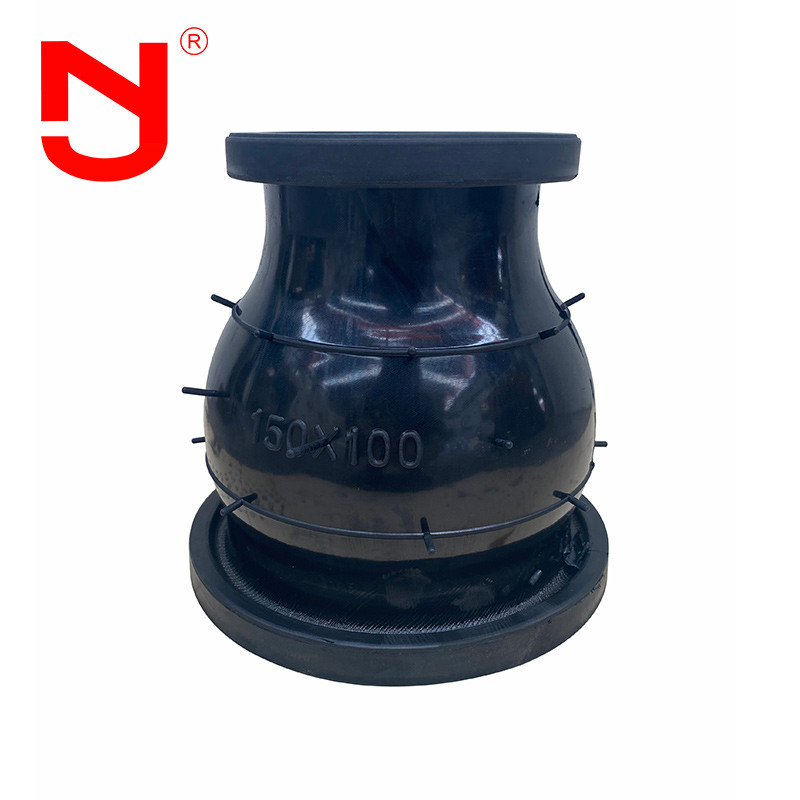

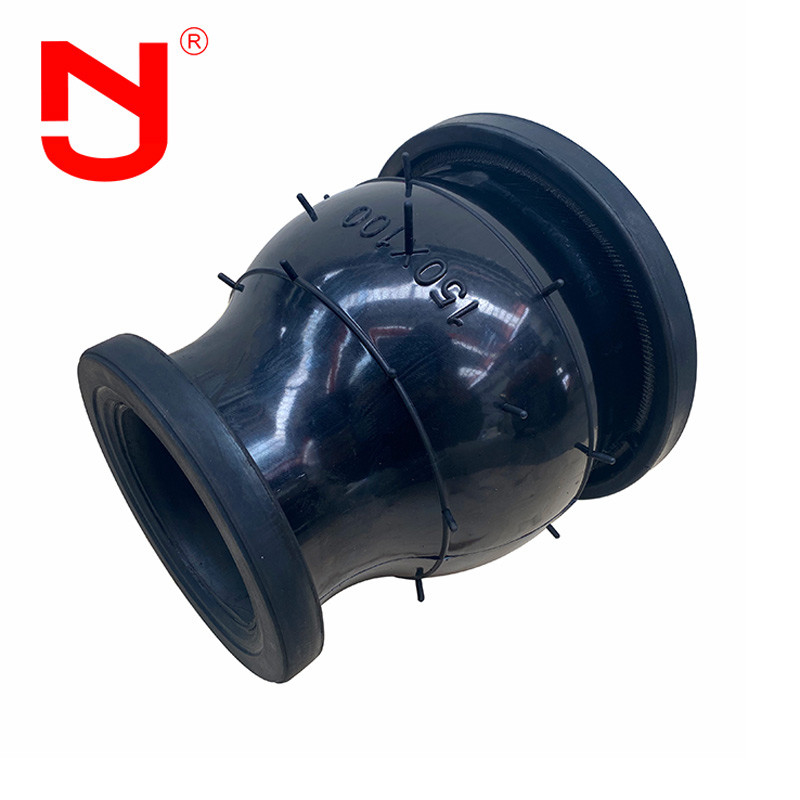

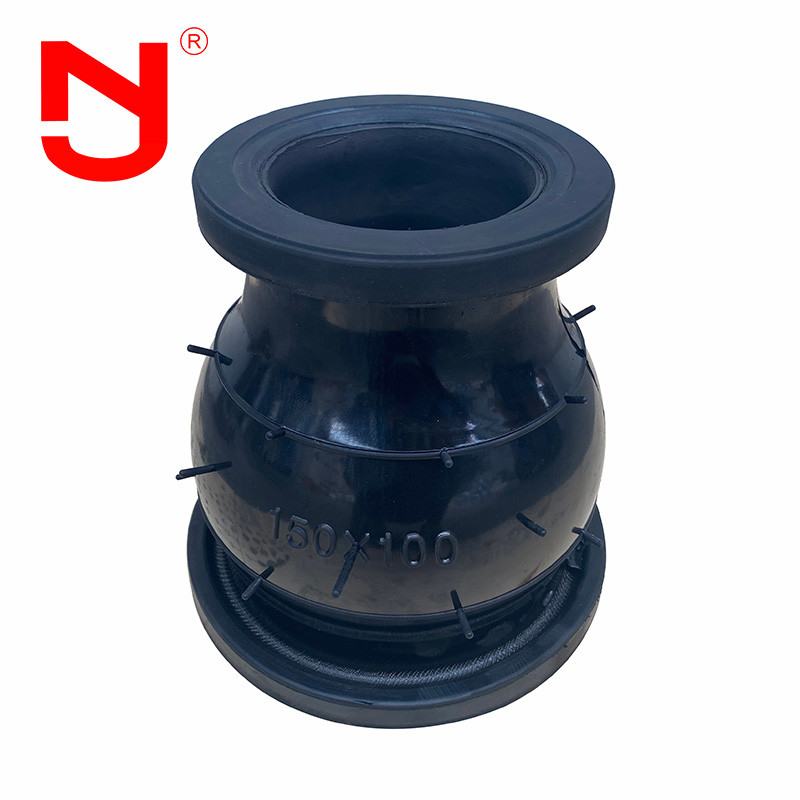

Réduction de l'épaisseur du joint en caoutchoucRésistance à la températureJoints en caoutchouc à réducteur concentrique
Joints en caoutchouc à réducteur concentriqueest un type spécialisé de raccord de tuyauterie conçu pour assurer une transition transparente entre des tuyaux de diamètres différents tout en maintenant une résistance et une flexibilité à haute température.Ce raccord unique combine la durabilité d'un réducteur concentrique avec la souplesse et la résistance à la température d'un joint en caoutchouc, créant une solution polyvalente et fiable pour une variété d'applications industrielles et de plomberie.
Caractéristiques de l'articulation en caoutchouc du réducteur concentrique
1Petite taille, poids léger, souplesse, installation et entretien pratiques
2Il réduit la transmission du bruit structurel et a une forte absorption des chocs.
3Il a la capacité de déplacement horizontal, de déplacement axial et de déplacement angulaire, et possède les caractéristiques de la reconstruction de la bride et du non parallélisme.
4. prévenir la corrosion de la paroi interne des joints en caoutchouc réducteur concentrique dans les conduites résistantes aux hautes températures, aux acides et à l'huile et prolonger leur durée de vie.
Spécification de l'articulation en caoutchouc du réducteur concentrique
| spécifications |
DN50 à 300 |
DN 350 à 600 |
| Pression de travail (MPa) |
0.25 à 1.6 |
| Pression de rupture (MPa) |
≤ 4.8 |
| Le vide (KPa) |
53.3 ((400) |
44.9 ((350) |
| Température (°C) |
-20~+115 (pour les conditions spéciales -30~+250) |
| Médium applicable |
Air, air comprimé, eau, eau de mer, eau chaude, huile, acide-base, etc. |
Données techniques d'un joint en caoutchouc à réducteur concentrique
| Principales données relatives aux joints en caoutchouc de réducteurs concentriques |
| DN (grande) × DN (petite) |
Longueur |
Partie axiale
déplacement
(prolongation) |
Partie axiale
déplacement
Je ne sais pas. |
Partie radicale
déplacement |
Déflexion
angle |
| (a1+a2) ° |
| 50 × 32 |
180 |
15 |
18 |
45 |
35° |
| 50 x 40 |
180 |
15 |
18 |
45 |
35° |
| 65 × 32 |
180 |
15 |
18 |
45 |
35° |
| 65 x 40 |
180 |
15 |
18 |
45 |
35° |
| 65 × 50 |
180 |
15 |
18 |
45 |
35° |
| 80 × 32 |
220 |
15 |
18 |
45 |
35° |
| 80 × 50 |
180 |
20 |
30 |
45 |
35° |
| 80 × 65 |
180 |
20 |
30 |
45 |
35° |
| 100 × 40 |
220 |
20 |
30 |
45 |
35° |
| 100 x 50 |
180 |
20 |
30 |
45 |
35° |
| 100 × 65 |
180 |
22 |
30 |
45 |
35° |
| 100 × 80 |
180 |
22 |
30 |
45 |
35° |
| 125 × 50 |
220 |
22 |
30 |
45 |
35° |
| 125 x 65 |
180 |
22 |
30 |
45 |
35° |
| 125 × 80 |
180 |
22 |
30 |
45 |
35° |
| 125 × 100 |
200 |
22 |
30 |
45 |
35° |
| 150 × 50 |
240 |
22 |
30 |
45 |
35° |
| 150 × 65 |
200 |
22 |
30 |
45 |
35° |
| 150 × 80 |
180 |
22 |
30 |
45 |
35° |
| 150 × 100 |
200 |
22 |
30 |
45 |
35° |
| 150 × 125 |
200 |
22 |
30 |
45 |
35° |
| 200 × 80 |
260 |
22 |
30 |
45 |
35° |
| 200 x 100 |
200 |
25 |
35 |
40 |
30° |
| 200 × 125 |
220 |
25 |
35 |
40 |
30° |
| 200 × 150 |
200 |
25 |
35 |
40 |
30° |
| 250 x 100 |
260 |
25 |
35 |
40 |
30° |
| 250 × 125 |
220 |
25 |
35 |
40 |
30° |
| 250 × 150 |
220 |
25 |
35 |
40 |
30° |
| 250 x 200 |
220 |
25 |
35 |
40 |
30° |
| 300 × 125 |
260 |
25 |
35 |
40 |
30° |
| 300 x 150 |
220 |
25 |
35 |
40 |
30° |
| 300 × 200 |
220 |
25 |
35 |
40 |
30° |
| 300 × 250 |
220 |
25 |
35 |
40 |
30° |
| 350 × 200 |
230 |
28 |
38 |
35 |
26° |
| 350 × 250 |
230 |
28 |
38 |
35 |
26° |
| 350 × 300 |
230 |
25 |
38 |
40 |
26° |
| 400 × 200 |
230 |
25 |
38 |
40 |
26° |
| 400 × 250 |
240 |
28 |
38 |
35 |
26° |
| 400 × 300 |
240 |
28 |
38 |
35 |
26° |
Détails de l'articulation en caoutchouc du réducteur concentrique
Tu sais ce que c'est?joints en caoutchouc à réducteur concentriqueOn va voir avec Jingning.
Tous les joints en caoutchouc à réducteur concentrique sont conformes aux normes internationales, telles que GB, ISO, DIN, ANSI, BS, JIS, ainsi qu'à la demande spéciale des clients..
Joints en caoutchouc à réducteur concentrique avantages
1Le prix du connecteur est le prix départ usine.
2.17 ans d'expérience dans la fabrication et 5 ans d'expérience dans l'exportation
3- Inspection de qualité stricte, et la qualité dépasse largement les normes de l'industrie
4. personnalisation de la base de moule et OEM de différentes spécifications
5. Fournir des échantillons gratuits de joints en caoutchouc
Les joints en caoutchouc à réducteur concentriqueLe nombre
Les joints en caoutchouc à réducteur concentrique sont largement utilisés dans les tuyaux de chauffage et de ventilation de l'eau, les tuyaux d'approvisionnement en eau et de drainage et les tuyaux d'eau en circulation, les tuyaux de congélation, les tuyaux anti-corrosion Huagong,tuyaux de lutte contre les incendies et de compresseurs dans diverses constructions, les industries minières, chimiques, pétrolières et autres.Particules à rouleaux en caoutchouc à réducteur concentriquesont utilisés dans les laboratoires, les instituts de recherche, les navires, les navires et autres installations pour la protection et le contrôle de l'isolation vibratoire,réduction du bruit et compensation des déplacements de la construction de pipelines.
Questions fréquentes
Q1: Le cjoints en caoutchouc à réducteur centriqueêtre marqué avec un logo personnalisé?
A1: Oui, il peut être marqué avec votre logo. Nous pourrions fournir le service OEM&ODM.
Q1: Pouvez-vous fournir des dessins de cjoints en caoutchouc à réducteur centrique?
A1: Oui, nous pourrions vous fournir des dessins.joints en caoutchouc à réducteur centrique.
Q1: Quels sont les certificats de cjoints en caoutchouc à réducteur centriqueVous pouvez nous en fournir?
R1: Nous pourrions fournir un certificat CE, ISO.
On peut avoir un échantillon de cjoints en caoutchouc à réducteur centrique?
A1: Oui, nous pourrions vous fournir des échantillons pour tester la qualité de nosUn joint en caoutchouc à réducteur centré.
