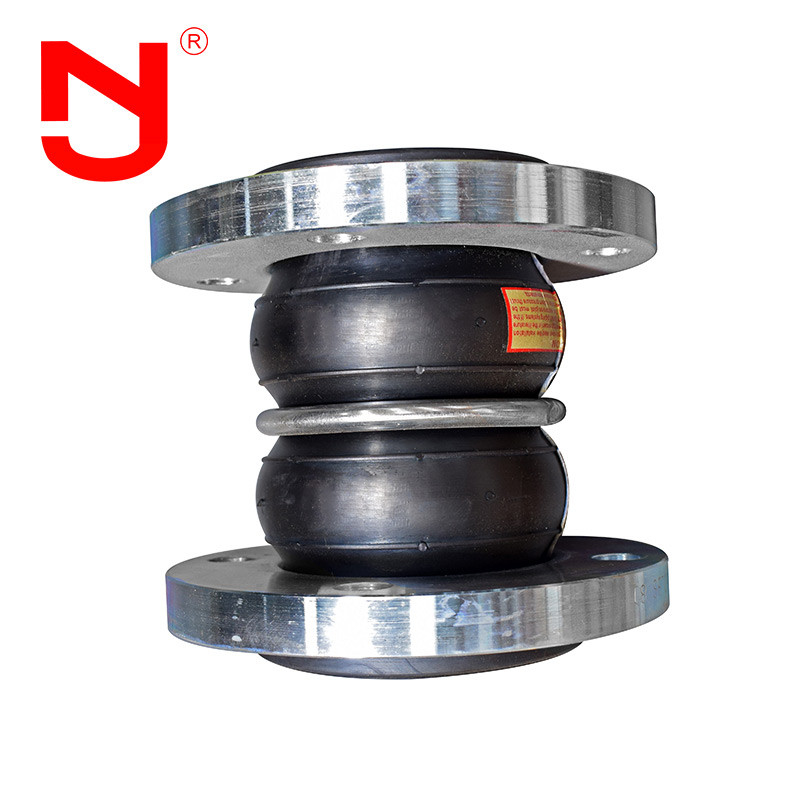

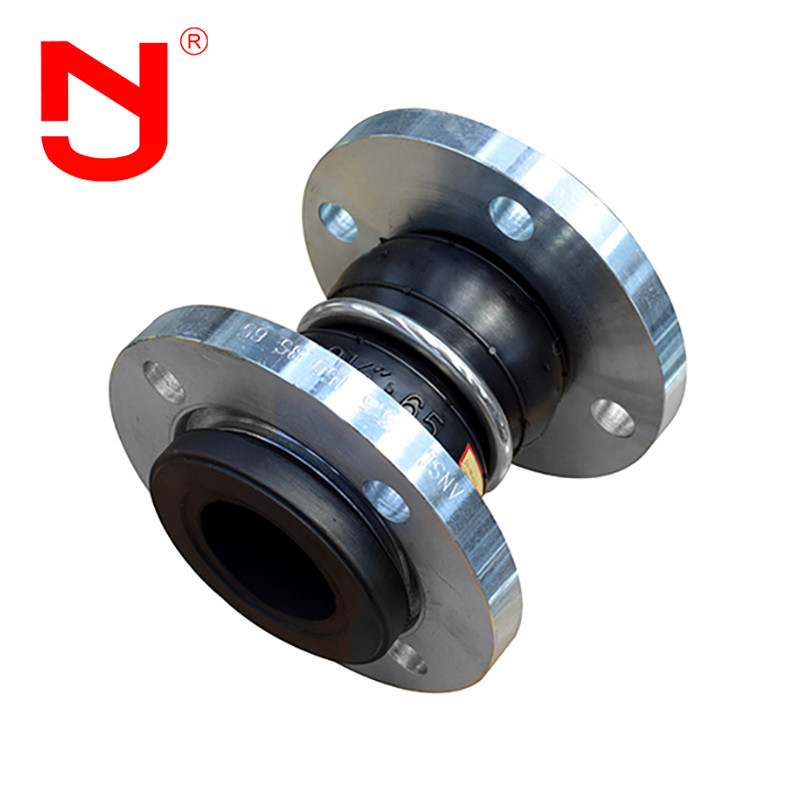

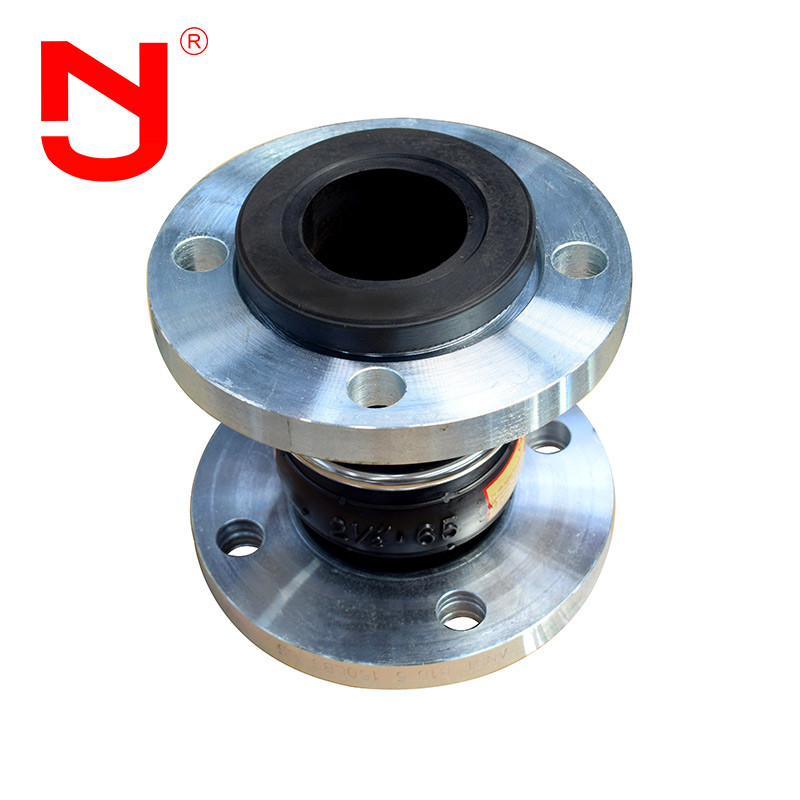

DN100 Joint d'expansion en caoutchouc à double sphère à brideConnexionType d'expansion conjointe
Expansion communepeut également être appelé: raccords flexibles, joint d'expansion, joint flexible, joint d'expansion de tuyau, connecteurs flexibles. c'est un connecteur de tuyau à haute élasticité, haute étanchéité à l'air,résistance moyenne et résistance aux intempéries.Les articulationsexpansionest un type de tuyau en caoutchouc composite composé d'une couche intérieure en caoutchouc, d'une couche de renforcement en tissu (la couche de renforcement est constituée d'un cordon de nylon gratté à plusieurs couches), d'une couche intermédiaire en caoutchouc,couche extérieure en caoutchoucLes pièces de rechange sont en acier ou en métal, avec une combinaison libre avec une bride métallique ou un joint parallèle après vulcanisation à haute température et à haute pression.Oignon etexpansionutilise les avantages du caoutchouc, tels qu'une grande élasticité, une résistance élevée aux gaz, une résistance moyenne, une résistance aux intempéries et à la radiation.Les articulationsexpansionpeut réduire les vibrations et le bruit de la conduite, et compenser l'expansion thermique et la contraction du froid causée par un changement de température.
Caractéristiques de performance de jOignon etexpansion
Les articulationsexpansionoffrent des performances, une fiabilité et une longévité extrêmement élevées, améliorant ainsi la sécurité des installations et l'intégrité mécanique des équipements.En raison de l'insertion de produits spécialement conçus dans des systèmes de tuyauterie rigides,Les articulationsexpansionsont capables de:
1Réduire le bruit mécanique
2Compensez l' excentricité.
3Éliminer l' électrolyse entre métaux différents
Données techniques de jélargissement de la pommade
|
Principales données de jélargissement de la pommade
|
| Diamètre nominal (DN) |
Longueur |
Déplacement axial (mm) |
Déplacement horizontal |
Angle de déflexion |
| mm |
pouces |
mm |
Extension |
Compression |
mm |
(a1+a2) ° |
| 32 |
Un quart |
95 |
6 |
9 |
9 |
15° |
| 40 |
1 et demi |
95 |
6 |
10 |
9 |
15° |
| 50 |
2 |
105 |
7 |
10 |
10 |
15° |
| 65 |
2 et demi |
115 |
7 |
13 |
11 |
15° |
| 80 |
3 |
135 |
8 |
15 |
12 |
15° |
| 100 |
4 |
150 |
10 |
19 |
13 |
15° |
| 125 |
5 |
165 |
12 |
19 |
13 |
15° |
| 150 |
6 |
180 |
12 |
20 |
14 |
15° |
| 200 |
8 |
210 |
16 |
25 |
22 |
15° |
| 250 |
10 |
230 |
16 |
25 |
22 |
15° |
| 300 |
12 |
245 |
16 |
25 |
22 |
15° |
| 350 |
14 |
255 |
16 |
25 |
22 |
15° |
| 400 |
16 |
255 |
16 |
25 |
22 |
15° |
| 450 |
18 |
255 |
16 |
25 |
22 |
15° |
| 500 |
20 |
255 |
16 |
25 |
22 |
15° |
| 600 |
24 |
260 |
16 |
25 |
22 |
15° |
Note: 1. Les exigences spéciales de la jointure d'expansion à bride peuvent être personnalisées selon le dessin de l'utilisateur.RésultatsLa balle en caoutchouc de l'appareil est constituée d'une seule couche de caoutchouc.joints de dilatation à bridepeut être utilisé comme caoutchouc naturel, EPDM, caoutchouc chloroprène, caoutchouc butyle, caoutchouc butadiène, caoutchouc fluoro, etc. lorsque lejoints de dilatation à bride si la conduite est utilisée pour l'approvisionnement en eau en suspension au-dessus de DN200, elle doit être munie d'un support fixe ou d'un support fixe, sinon lejoints de dilatation à bridedoivent être équipés d'un dispositif antichute.
Expansion commune Les détails montrent
Les articulationsexpansionFlux de production
Tu sais ce que c'est?Oignon etexpansionVoyons voir avec Jingning.
Il est très important de choisir leOignon etexpansion, pour comprendre la compatibilité du support et du matériau choisiOignon etexpansion, la plage de température totale, de pression totale et de vide total, la quantité de mouvement requise et la taille entre les brides des tuyaux.Les ingénieurs d'applications de JINGNING peuvent aider à déterminer leOignon etexpansionpour toute application.
Les articulationsexpansion l'application
Les articulationsexpansionsont largement utilisés dans divers systèmes de pipelines, tels que la connexion de jOignon etexpansion- des tuyaux à changement fréquent de chaleur et de froid.Les articulationsexpansionest principalement utilisé pour le transport et le levage à distance d'eau et d'eaux usées, l'approvisionnement en eau et le refroidissement de l'eau de circulation d'une centrale thermique, le transport par pipeline de l'industrie métallurgique,eau condenséeLa Commission a décidé d'adopter une proposition de directive relative à la réglementation de l'industrie chimique, du refroidissement et de la dilution de l'industrie pétrochimique et de la connexion souple entre les pipelines longue et courte distance dans d'autres industries.Oignon etexpansiona une résistance à l'usure élevée, jOignon etexpansionest également adapté à toutes les industries à basse température en granulaires et en poudre et en gaz.
Questions fréquentes
Q1: Quel est le paquet de jUne extension de pommade?
R1: L'emballage est constitué d'une boîte en carton et d'un boîtier en contreplaqué solide.
Q2: Le projet peut-ilOignon etexpansionêtre marqué avec un logo personnalisé?
A2: Oui, il peut être marqué avec votre logo.jOignon etexpansion.
Q3: Quelle est la longueur face à face de jOignon etexpansion?
A3: La longueur face à face peut être L130, L152, L203... Nous pouvons également accepter la longueur personnalisée selon vos exigences.
Q4: Pouvez-vous fournir des dessins de jOignon etexpansion?
A4: Oui, nous pourrions fournir des dessins pour vous.jOignon etexpansion.
