DN50 EPDM Joint d'expansion en caoutchouc à sphère unique SS304 Joints d'expansion à brides métalliques
Joints de déploiement à flancpeut également être appelé: joint d'expansion, joint flexible, joint d'expansion de tuyau, connecteurs flexibles. c'est un connecteur de tuyau à haute élasticité, haute étanchéité à l'air,résistance moyenne et résistance aux intempéries.Joints de déploiement à flancest un type de tuyau en caoutchouc composite composé d'une couche intérieure en caoutchouc, d'une couche de renforcement en tissu (la couche de renforcement est constituée d'un cordon de nylon gratté à plusieurs couches), d'une couche intermédiaire en caoutchouc,couche extérieure en caoutchoucLes pièces de rechange sont en acier ou en métal, et les pièces de rechange sont en acier ou en acier, et les pièces de rechange sont en acier ou en acier.articulation à bride élargieutilise les avantages du caoutchouc, tels qu'une grande élasticité, une résistance élevée aux gaz, une résistance moyenne, une résistance aux intempéries et à la radiation.Joints de déploiement à flancpeut réduire les vibrations et le bruit de la conduite, et compenser l'expansion thermique et la contraction du froid causée par un changement de température.
Caractéristiques des performances de l'articulation à expansion à brides
Les joints à brides offrent des performances, une fiabilité et une longévité extrêmement élevées, améliorant ainsi la sécurité des installations et l'intégrité mécanique des équipements.En raison de l'insertion de produits spécialement conçus dans des systèmes de tuyauterie rigides,Joints de déploiement à flancsont capables de:
1Réduire le déplacement
2Améliorer la stabilité thermique
3- Les contraintes du système de décharge causées par les variations thermiques, les contraintes de charge, les fluctuations de pression de la pompe et l'usure des sédiments
Données techniques dearticulation à bride élargie
|
Principales données sur les joints à brides élargies
|
| Diamètre nominal (DN) |
Longueur |
Déplacement axial (mm) |
Déplacement horizontal |
Angle de déflexion |
| mm |
pouces |
mm |
Extension |
Compression |
mm |
(a1+a2) ° |
| 32 |
Un quart |
95 |
6 |
9 |
9 |
15° |
| 40 |
1 et demi |
95 |
6 |
10 |
9 |
15° |
| 50 |
2 |
105 |
7 |
10 |
10 |
15° |
| 65 |
2 et demi |
115 |
7 |
13 |
11 |
15° |
| 80 |
3 |
135 |
8 |
15 |
12 |
15° |
| 100 |
4 |
150 |
10 |
19 |
13 |
15° |
| 125 |
5 |
165 |
12 |
19 |
13 |
15° |
| 150 |
6 |
180 |
12 |
20 |
14 |
15° |
| 200 |
8 |
210 |
16 |
25 |
22 |
15° |
| 250 |
10 |
230 |
16 |
25 |
22 |
15° |
| 300 |
12 |
245 |
16 |
25 |
22 |
15° |
| 350 |
14 |
255 |
16 |
25 |
22 |
15° |
| 400 |
16 |
255 |
16 |
25 |
22 |
15° |
| 450 |
18 |
255 |
16 |
25 |
22 |
15° |
| 500 |
20 |
255 |
16 |
25 |
22 |
15° |
| 600 |
24 |
260 |
16 |
25 |
22 |
15° |
Note: 1. Les exigences spéciales de la jointure d'expansion à bride peuvent être personnalisées selon le dessin de l'utilisateur.RésultatsLa balle en caoutchouc de l'appareil est constituée d'une seule couche de caoutchouc.joints de dilatation à bridepeut être utilisé comme caoutchouc naturel, EPDM, caoutchouc chloroprène, caoutchouc butyle, caoutchouc butadiène, caoutchouc fluoro, etc. lorsque lejoints de dilatation à bride si la conduite est utilisée pour l'approvisionnement en eau en suspension au-dessus de DN200, elle doit être munie d'un support fixe ou d'un support fixe, sinon lejoints de dilatation à bridedoivent être équipés d'un dispositif antichute.

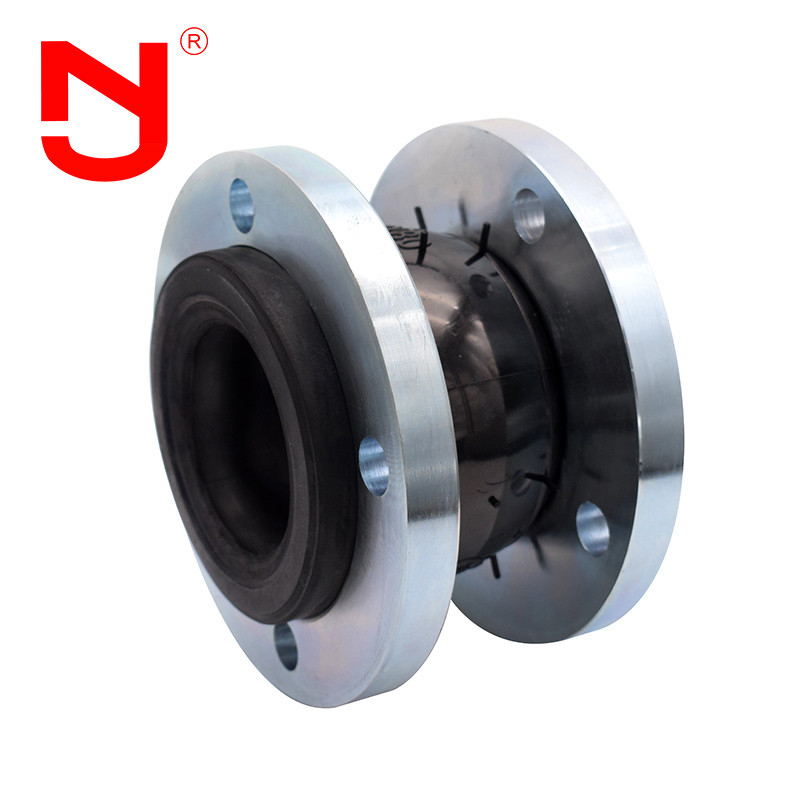

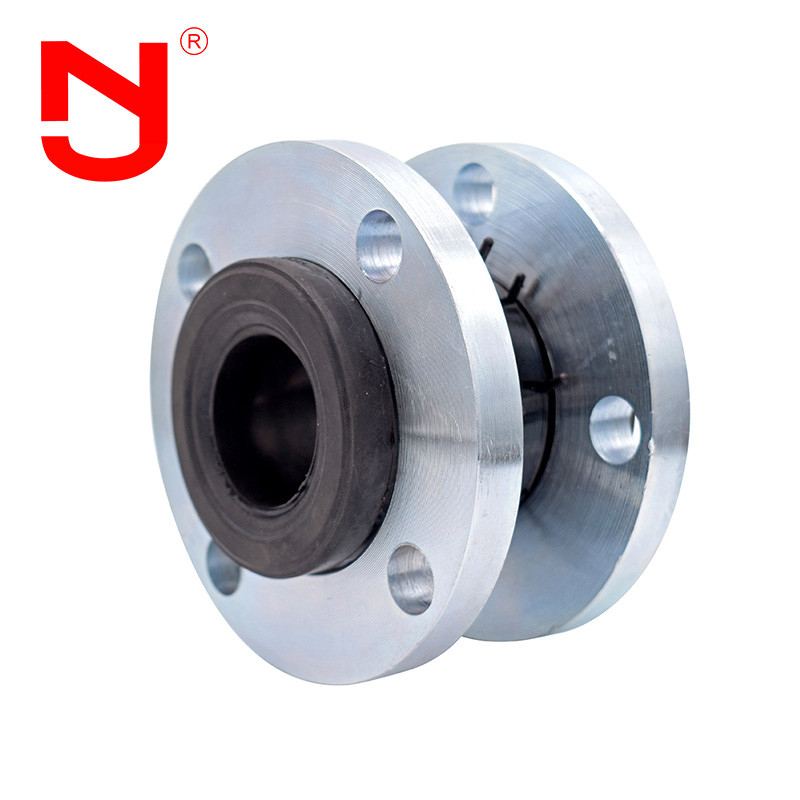

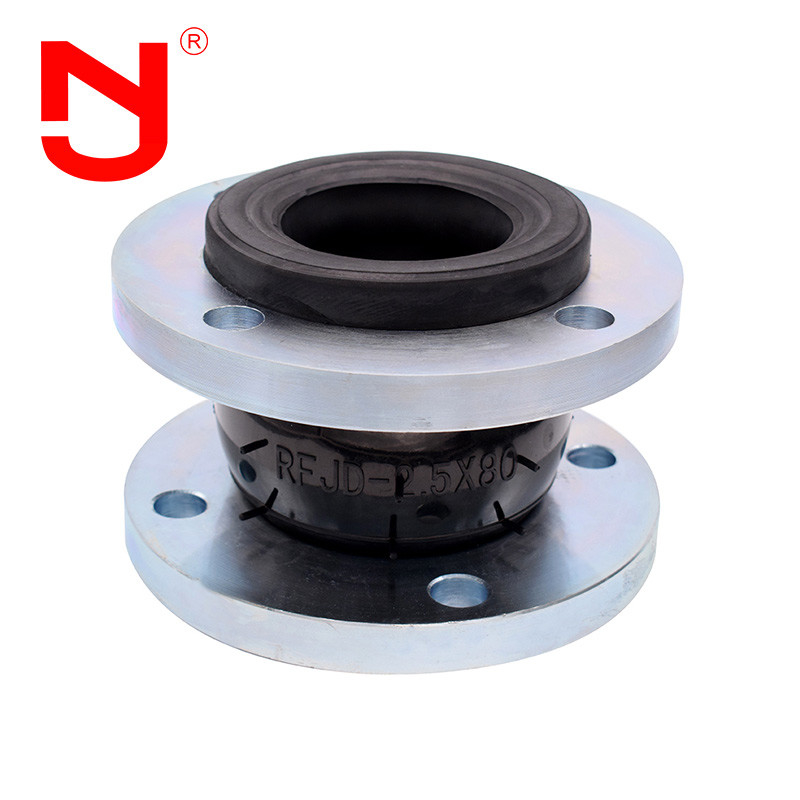

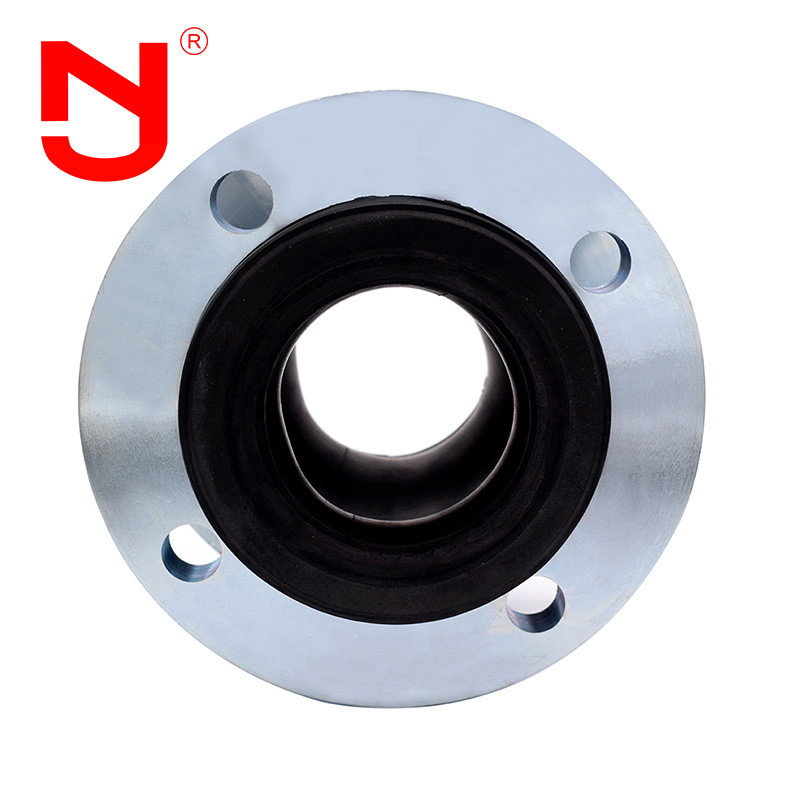

Joints de déploiement à flanc Les détails montrent
Joints de déploiement à flancFlux de production
Savez-vous comment on fait un joint à flanges?
Il est très important de choisir learticulation à bride élargie, pour comprendre la compatibilité entre le milieu et le matériau sélectionné de l'articulation d'expansion en bride, la plage de température totale, de pression totale et de vide total, la quantité de mouvement requise,et la taille entre les brides de tuyauterieGrâce à ces informations, les ingénieurs d'application de JINGNING peuvent aider à déterminer le joint de dilatation à brides idéal pour toute application.
Joints de dilatation à brides l'application
Les joints de dilatation à brides sont largement utilisés dans divers systèmes de pipelines, tels que la connexion dearticulation à bride élargieLes conduites avec des changements fréquents de chaleur et de froid.est principalement utilisé pour le transport et le levage à distance d'eau et d'eaux usées, l'approvisionnement en eau et le refroidissement de l'eau de circulation d'une centrale thermique, le transport par pipeline de l'industrie métallurgique,eau condensée, l'industrie chimique, le refroidissement et la dilution de l'industrie pétrochimique, et la connexion flexible entre les pipelines longue et courte distance dans d'autres industries.Parce que la jointure élargie à bride a une résistance à l'usure élevée, le joint de dilatation à brides est également adapté à toutes les industries granulaires et en poudre et à gaz à basse température.
Questions fréquentes
Q1: Quel est le matériau en caoutchouc deUne jointure à flèche?
A1: EPDM,CR,NBR,etc. Cela dépend de l'environnement de travail et des supports.
Q2: Quelle est la pression de fonctionnement deUne jointure à flèche?
R2: Je ne sais pas.La pression de travail peut être de 1,0 MPa, 1,6 MPa, 2,5 Mpa.
Q3: Puis-je avoir un échantillon?
R3: Nous pouvons vous livrer par express, par avion ou par mer.
Q4: Quelle est la température de fonctionnement de fLanged élargit le joint?
A4:La température de travail est de -20°C à 100°C.
