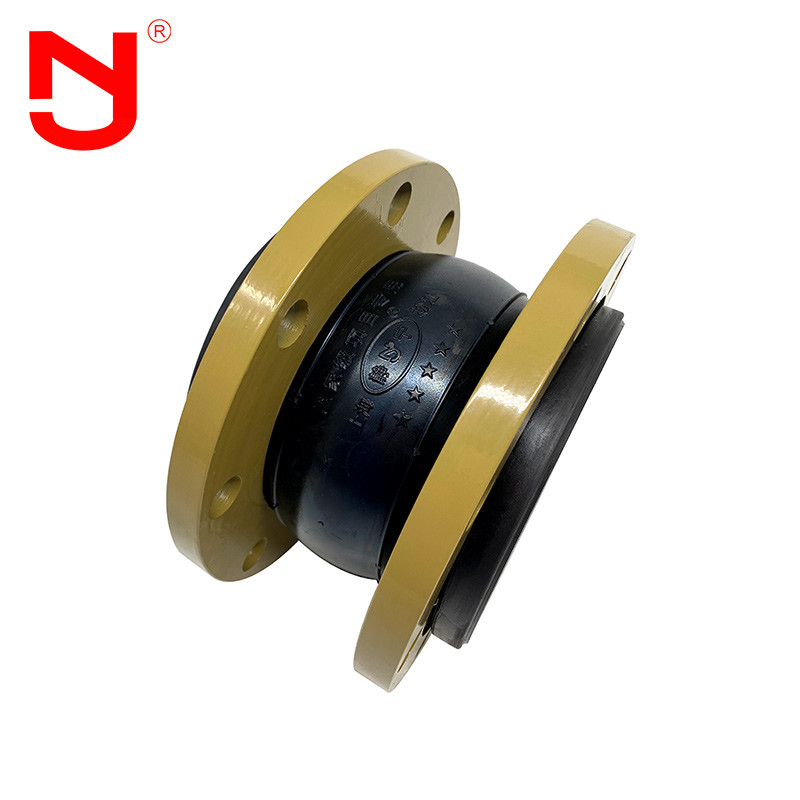

La sphère simple beugle le joint de dilatation
Des joints de dilatation de soufflets désigné souvent sous le nom des joints en caoutchouc. Les joints de dilatation flexibles sont très utilisés dans l'eau, l'électricité, l'industrie chimique et les systèmes d'amarrage de bateau. Selon des médias différents, les matières en caoutchouc employées pour les joints de dilatation flexibles sont également différentes, y compris NR, SBR, IIR, NBR, EPDM, Cr, fkr, joints de dilatation flexibles etc. ont la résistance thermique, la résistance acide, la résistance d'alcali, la résistance à la corrosion et la résistance d'huile. Le matériel structurel du joint en caoutchouc est le tissu en nylon de corde, et les surfaces intérieures et externes sont faites de caoutchouc polaire résistant vieillissant de haute résistance. Afin d'empêcher le rétrécissement naturel des joints de dilatation flexibles dans utiliser-et à long terme pour réduire vieillissant et la fracture, des fils d'acier sont employés pour la protection multiple des joints en caoutchouc.
Caractéristiques de fonctionnement de joint de dilatation de soufflets
1. Il a les caractéristiques de la résistance à l'usure élevée, la résistance d'acide et d'alcali, etc.
2. Il peut réduire la vibration, la pression et le bruit.
3. Il a l'élasticité élevée, l'étanchéité élevée d'air, la résistance moyenne, la résistance à la corrosion et d'autres propriétés uniques.
Données techniques de joint de dilatation de soufflets
|
Données principales de joint de dilatation de soufflets
|
| Diamètre nominal (DN) |
Longueur |
Déplacement axial (millimètres) |
Déplacement horizontal |
Angle de débattement |
| millimètre |
pouce |
millimètre |
Extension |
Compression |
millimètre |
° (a1+a2) |
| 32 |
1 1/4 |
95 |
6 |
9 |
9 |
15° |
| 40 |
1 1/2 |
95 |
6 |
10 |
9 |
15° |
| 50 |
2 |
105 |
7 |
10 |
10 |
15° |
| 65 |
2 1/2 |
115 |
7 |
13 |
11 |
15° |
| 80 |
3 |
135 |
8 |
15 |
12 |
15° |
| 100 |
4 |
150 |
10 |
19 |
13 |
15° |
| 125 |
5 |
165 |
12 |
19 |
13 |
15° |
| 150 |
6 |
180 |
12 |
20 |
14 |
15° |
| 200 |
8 |
210 |
16 |
25 |
22 |
15° |
| 250 |
10 |
230 |
16 |
25 |
22 |
15° |
| 300 |
12 |
245 |
16 |
25 |
22 |
15° |
| 350 |
14 |
255 |
16 |
25 |
22 |
15° |
| 400 |
16 |
255 |
16 |
25 |
22 |
15° |
| 450 |
18 |
255 |
16 |
25 |
22 |
15° |
| 500 |
20 |
255 |
16 |
25 |
22 |
15° |
| 600 |
24 |
260 |
16 |
25 |
22 |
15° |
Note : des conditions spéciales peuvent être adaptées aux besoins du client selon des dessins d'utilisateur. La norme de bride est le gigaoctet/t9115. 1-2000. Les diverses normes de bride (gigaoctet, JB, hectogramme, CB, norme ANSI, DIN, BSEN, N-F, en, JIS, OIN, etc.) peuvent être choisies pour la production. Des boules en caoutchouc peuvent être employées comme caoutchouc naturel, EPDM, néoprène, caoutchouc butylique, caoutchouc de butadiène, fluororubber, etc. Quand le joint de dilatation flexible au-dessus de DN200 est employé pour l'approvisionnement en eau suspendu, la canalisation doit avoir fixé l'appui ou l'appui fixe, autrement le joint de dilatation flexible sera équipé de l'anti dispositif en baisse.

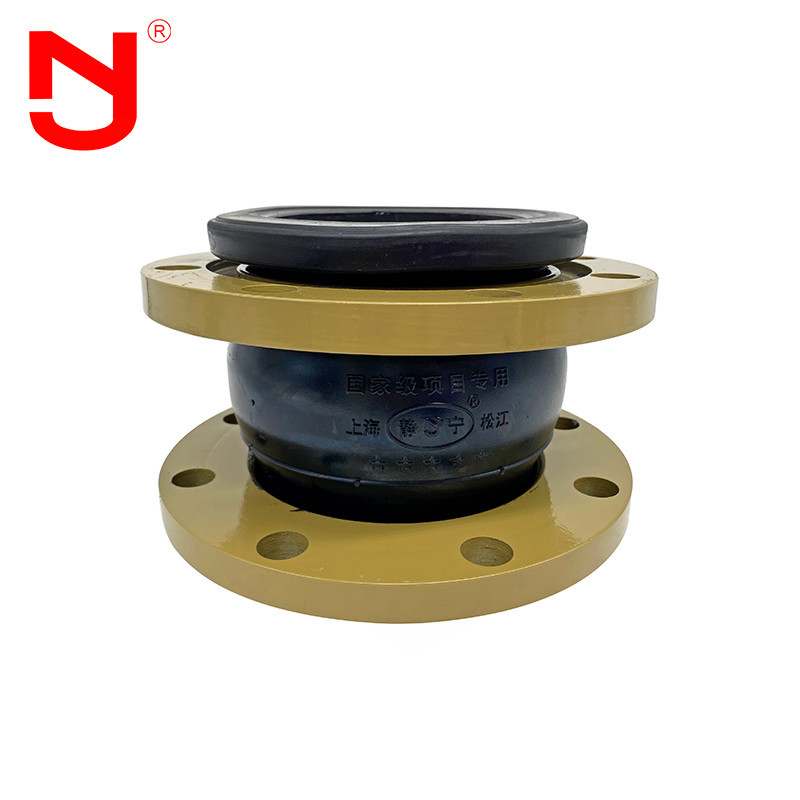

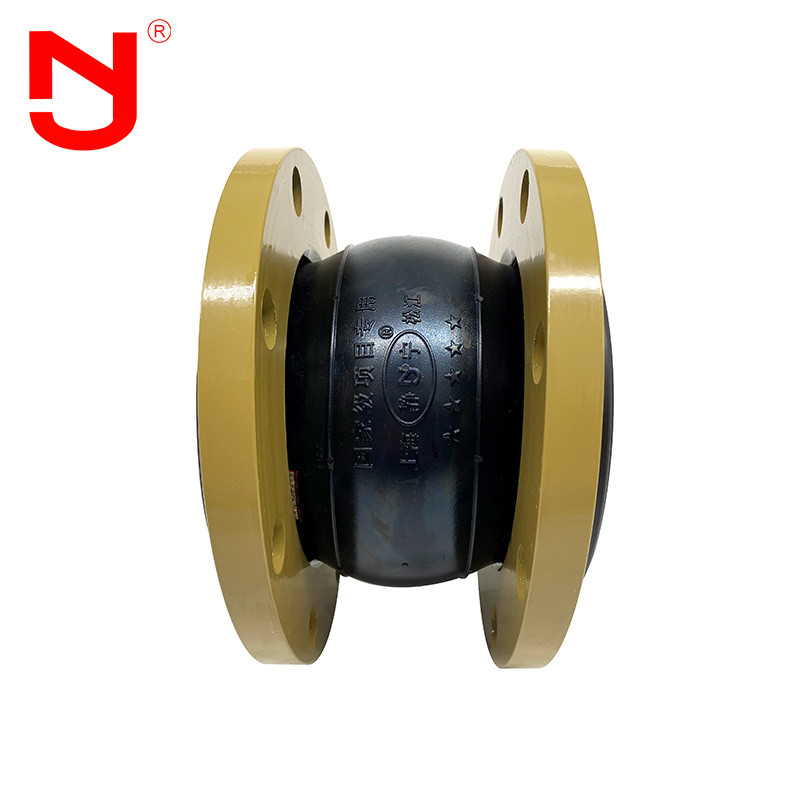

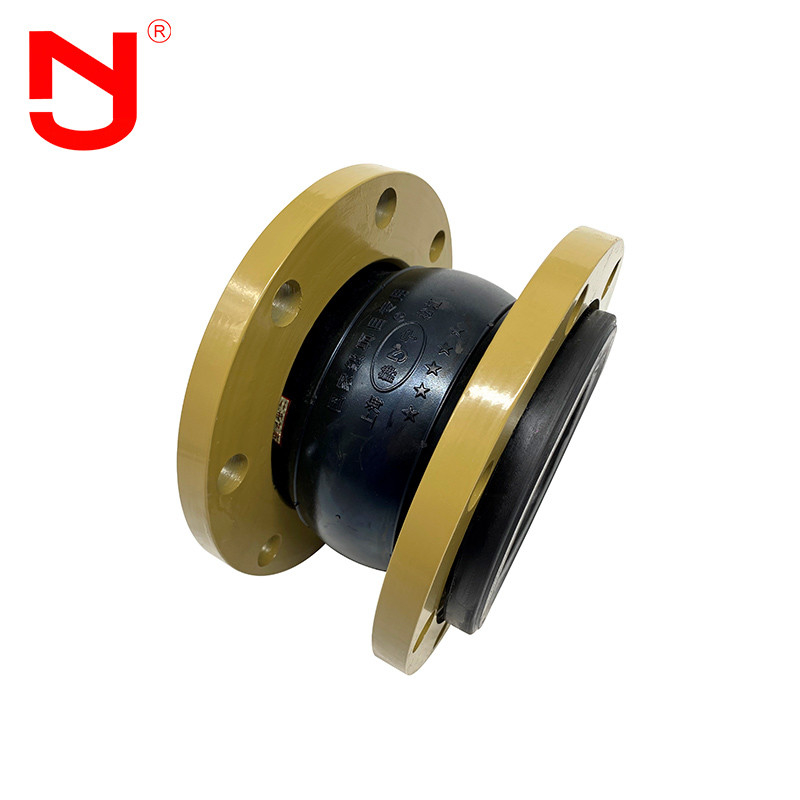

Les détails de joint de dilatation de soufflets montrent
Écoulement de production de joint de dilatation de soufflets
Savez-vous est les soufflets que joint de dilatation a faits ? Voyons avec JINGNING.
En choisissant un joint de tuyau approprié, il est très important de comprendre la compatibilité entre le milieu commun et le matériel commun choisi, la gamme de la pleine température, pleine pression et plein vide, le mouvement exigé par le joint et la taille entre les brides de tuyau. Avec cette information, les ingénieurs technico-commerciaux de Jingning peuvent aider à déterminer le joint de dilatation idéal pour n'importe quelle application.
Avantage de joint de dilatation de soufflets
1. Le prix est le prix départ usine.
2. 16 ans d'une expérience de fabrication et 5 ans d'expérience d'exportation.
3. L'inspection stricte de qualité, la qualité dépasse de loin le standard de l'industrie.
4. Il a un grand choix de caractéristiques et soutient la personnalisation et l'OEM.
5. Fournissez les échantillons gratuitement.
6. Grand inventaire.
Demande conjointe d'expansion de soufflets
Le produit est très utilisé dans divers réseaux de pipe-lines, tels que la connexion avec des pompes et des valves, l'équipement et des canalisations de lutte contre les incendies avec la grande vibration, et des canalisations avec les changements fréquents du froid et de la chaleur. Il est principalement employé pour le levage et le transport de l'eau et les eaux d'égout à distance, l'eau en circulation d'approvisionnement en eau et de refroidissement des centrales thermiques, le transport de canalisation dans l'industrie métallurgique, l'eau condensat, le transport de canalisation dans l'industrie chimique, refroidissement et la dilution dans l'industrie pétrochimique, et la connexion flexible entre la longue distance et les canalisations de court-distance dans d'autres industries. En raison de sa résistance à l'usure élevée, il est également approprié à toutes les industries avec la basse température des particules, des poudres et des gaz.
