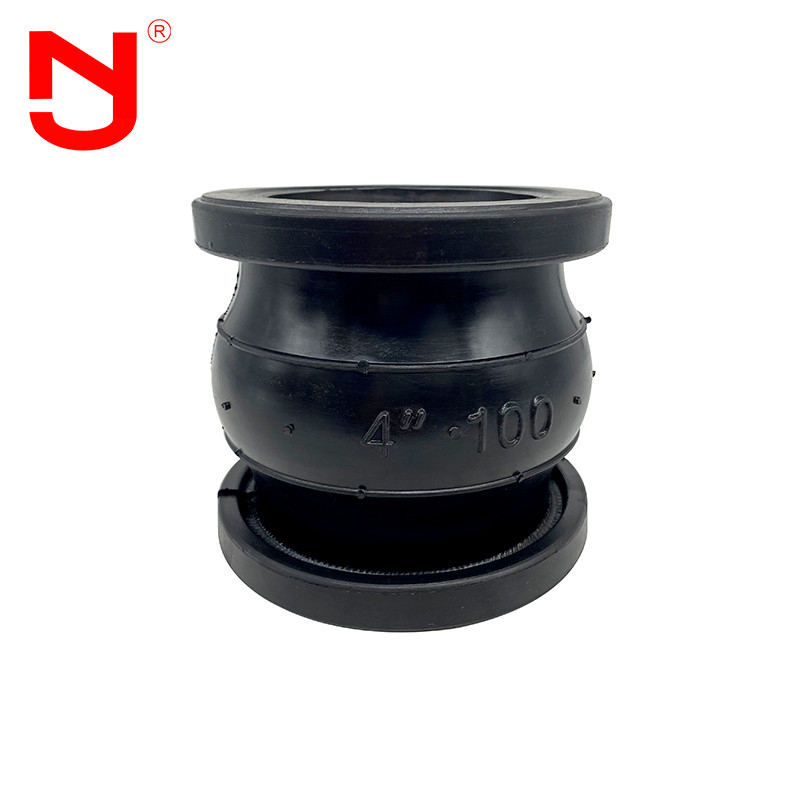

joint de dilatation axial en caoutchouc d'epdm de haute qualité
Le joint de dilatation axial est également connu en tant que les soufflets en caoutchouc, la connexion en caoutchouc de boule commune et simple, les soufflets de joint de dilatation, etc. flexibles. Le joint de dilatation axial se compose principalement de deux brides de PCs et de boule en caoutchouc. Des brides sont employées pour la connexion. La boule en caoutchouc est flexible et peut absorber le déplacement axial, horizontal et annulaire. La pression d'utilisation normale du joint de dilatation axial est 16bar, la température fonctionnante normale du joint de dilatation axial est - 15 | + le ℃ 90, la taille standard du joint de dilatation axial est dn25-dn3000, les matériaux en caoutchouc standard sont le caoutchouc naturel, EPDM, néoprène, caoutchouc nitrile et polytétrafluoroéthylène, et les matériaux standard de bride sont acier au carbone galvanisé, acier au carbone peint, acier inoxydable peint et de fonte. Naturellement, si vous avez n'importe quelles conditions spéciales, svp faites-nous savoir et nous recommanderons une bonne solution à vous.
Caractéristiques de fonctionnement de joint de dilatation axial
1. Le joint de dilatation axial a les avantages de la ductilité de petite taille, légère, bonne et de l'installation et de l'entretien commodes.
2. L'installation axiale de joint de dilatation peut causer la compensation horizontale, radiale, angulaire, ne sera pas limitée par le centre de prise de tuyau, brident surface inégale.
3. Quand le joint de dilatation axial fonctionne, il peut réduire le bruit de transmission de structure et a la capacité forte d'absorption de vibration.
Données techniques de joint de dilatation axial
| Données principales de joint de dilatation axial | ||||||
| Diamètre nominal (DN) | Longueur | Déplacement axial (millimètres) | Déplacement horizontal | Angle de débattement | ||
| millimètre | pouce | millimètre | Extension | Compression | millimètre | ° (a1+a2) |
| 32 | 1 1/4 | 95 | 6 | 9 | 9 | 15° |
| 40 | 1 1/2 | 95 | 6 | 10 | 9 | 15° |
| 50 | 2 | 105 | 7 | 10 | 10 | 15° |
| 65 | 2 1/2 | 115 | 7 | 13 | 11 | 15° |
| 80 | 3 | 135 | 8 | 15 | 12 | 15° |
| 100 | 4 | 150 | 10 | 19 | 13 | 15° |
| 125 | 5 | 165 | 12 | 19 | 13 | 15° |
| 150 | 6 | 180 | 12 | 20 | 14 | 15° |
| 200 | 8 | 210 | 16 | 25 | 22 | 15° |
| 250 | 10 | 230 | 16 | 25 | 22 | 15° |
| 300 | 12 | 245 | 16 | 25 | 22 | 15° |
| 350 | 14 | 255 | 16 | 25 | 22 | 15° |
| 400 | 16 | 255 | 16 | 25 | 22 | 15° |
| 450 | 18 | 255 | 16 | 25 | 22 | 15° |
| 500 | 20 | 255 | 16 | 25 | 22 | 15° |
| 600 | 24 | 260 | 16 | 25 | 22 | 15° |
Note : 1. Les exigences particulières du joint de dilatation axial peuvent être adaptées aux besoins du client selon le dessin de l'utilisateur. La norme de bride est le gigaoctet/t9115.1-2000. Les diverses normes de bride (gigaoctet, JB, hectogramme, CB, norme ANSI, DIN, BSEN, N-F, en, JIS, OIN, etc.) peuvent être choisies pour la production. La boule en caoutchouc du joint de dilatation axial peut être employée comme caoutchouc naturel, EPDM, caoutchouc en caoutchouc et butylique de chloroprène, caoutchouc de butadiène, fluororubber, etc. quand le joint de dilatation axial au-dessus de DN200 est employé pour l'approvisionnement en eau de suspension, la canalisation doit avoir l'appui fixe ou l'appui fixe, autrement le joint de dilatation axial sera installé avec l'anti dispositif en baisse.

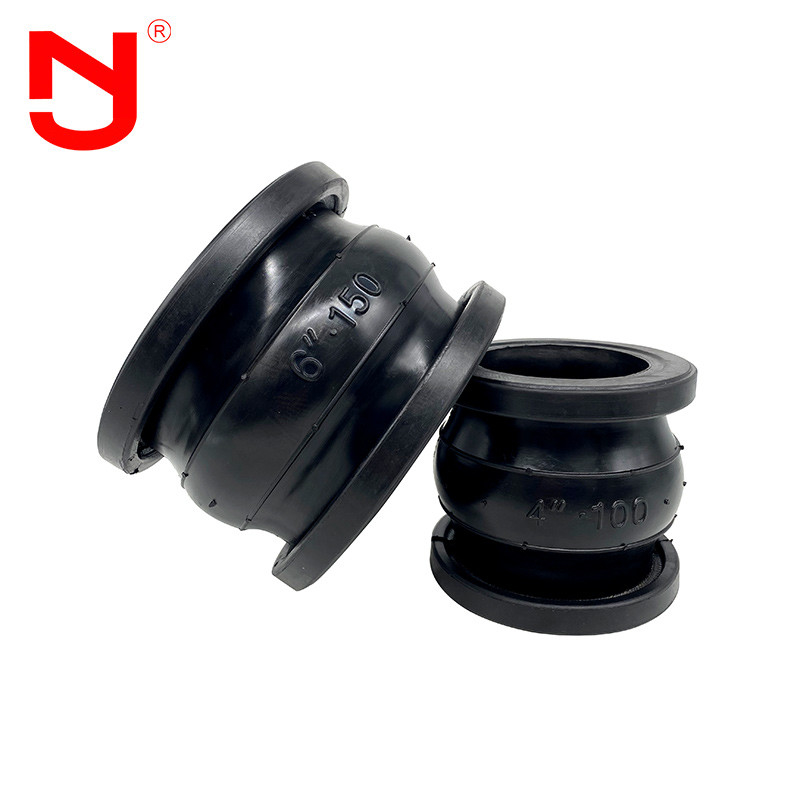

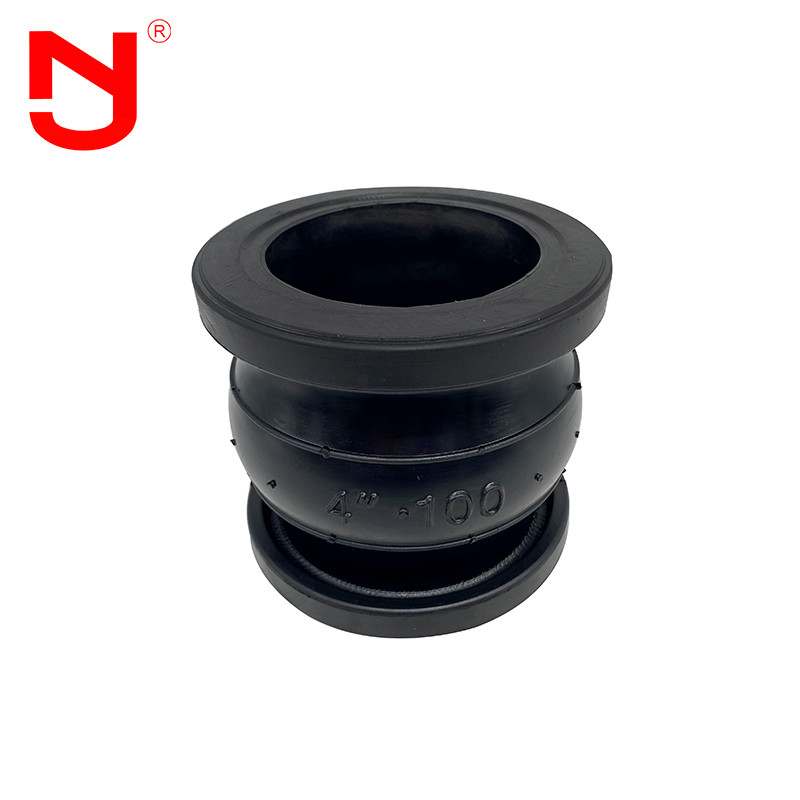

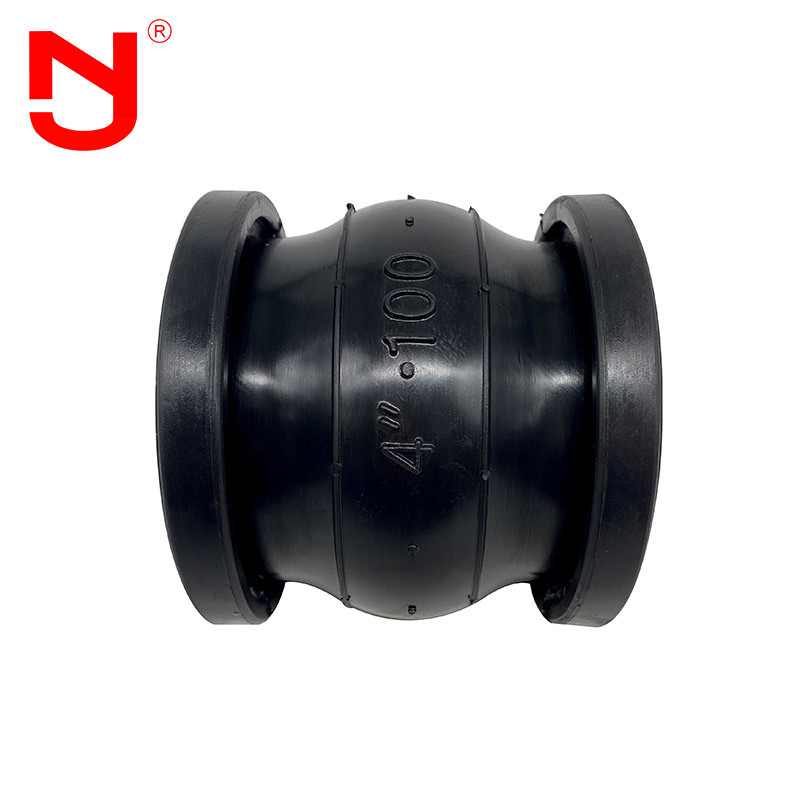

Les détails axiaux de joint de dilatation montrent
Écoulement axial de production de joint de dilatation
Savez-vous est un joint de dilatation axial a fait ? Voyons avec JINGNING.
Il est très important de connaître la compatibilité entre le milieu du joint de dilatation axial et le matériel choisi en caoutchouc d'expansion, la gamme de la pleine température, pleine pression et plein vide, le mouvement exigé du joint de dilatation axial, et la taille entre les brides de tuyau en choisissant le tuyau commun flexible approprié. Avec cette information, les ingénieurs technico-commerciaux de JINGNING peuvent aider à déterminer le joint de dilatation axial idéal pour n'importe quelle application.
Avantage axial de joint de dilatation
1. Prix usine de joint de dilatation axial.
2. 16 ans d'une expérience de fabrication, 5 ans d'expérience d'exportation.
3. L'inspection stricte de qualité, la qualité dépasse de loin le standard de l'industrie.
4. Le moule axial de joint de dilatation a un grand choix de caractéristiques, la personnalisation de soutien, OEM.
5. Fournissez les aperçus gratuits du joint de dilatation axial.
6. Le joint de dilatation axial sont en grand stock.
Demande conjointe axiale d'expansion
Les joints de dilatation axiaux sont très utilisés dans divers réseaux de pipe-lines, tels que la connexion des joints de dilatation axiaux avec des pompes et des valves, équipement de lutte contre les incendies et des canalisations avec la grande vibration. Tuyaux avec les changements fréquents de la chaleur et du froid. Le joint de dilatation axial est principalement employé pour l'eau à distance et levage et transport d'eaux d'égout, eau en circulation d'approvisionnement en eau et de refroidissement de centrale thermique, transport de canalisation d'industrie métallurgique, eau condensat, industrie chimique, refroidissement et dilution d'industrie pétrochimique, et connexion flexible entre de longues et courtes canalisations de distance dans d'autres industries. Puisque le joint de dilatation axial a la résistance à l'usure élevée, le joint de dilatation axial est également approprié à toutes les industries de température granulaire et pulvérulente et de gaz basse.
FAQ
Q1 : Peut le joint de dilatation axial ait été identifié par le logo adapté aux besoins du client ?
A1 : Oui, le joint de dilatation axial peut être identifié par votre logo. Nous pourrions fournir le service d'OEM&ODM pour le joint de dilatation axial.
Q2 : Quelle est la longueur face à face du joint de dilatation axial ?
A2 : La longueur face à face du joint de dilatation axial peut être L130, L152, L203… Nous pourrions également accepter la longueur adaptée aux besoins du client selon vos conditions.
Q3 : Pouvez-vous fournir des dessins de joint de dilatation axial ?
A3 : Oui, nous pourrions fournir des dessins de joint de dilatation axial pour vous. Svp contactez-nous pour obtenir le dessin du joint de dilatation axial.
Q4 : Quels certificats de joint de dilatation axial pouvez-vous fournir ?
A4 : Nous pourrions fournir le CE, certificat d'OIN pour notre joint de dilatation axial.
Q5 : Pouvons-nous obtenir un échantillon de joint de dilatation axial ?
A5 : Oui, nous pourrions fournir des échantillons pour que vous examiniez la qualité de notre joint de dilatation axial.
Q6 : Quelle est la période de garantie du joint de dilatation axial ?
A6 : Nous fournissons la garantie de 18 mois pour notre joint de dilatation axial.
