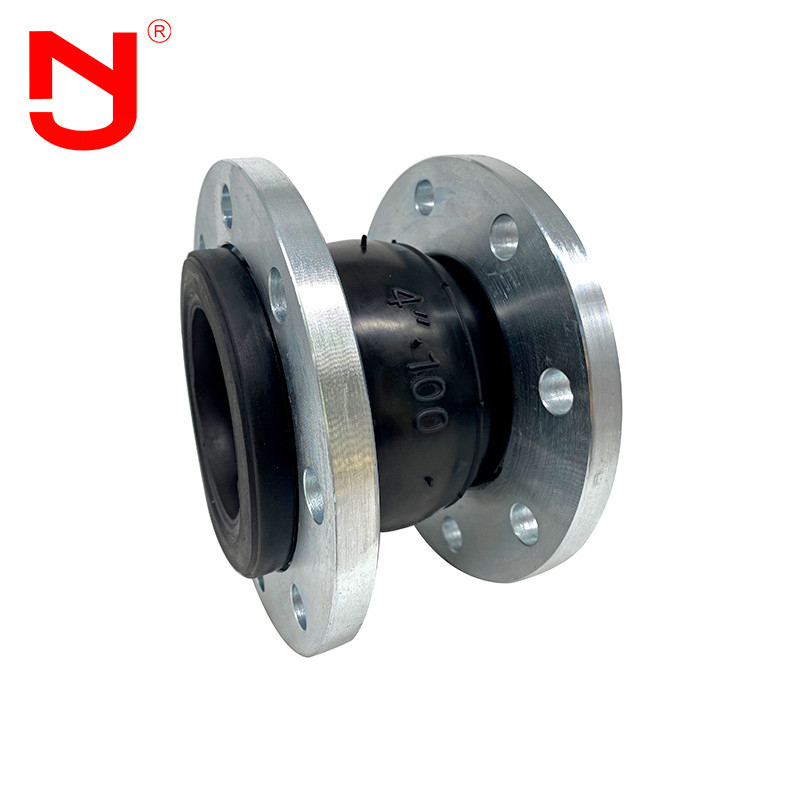

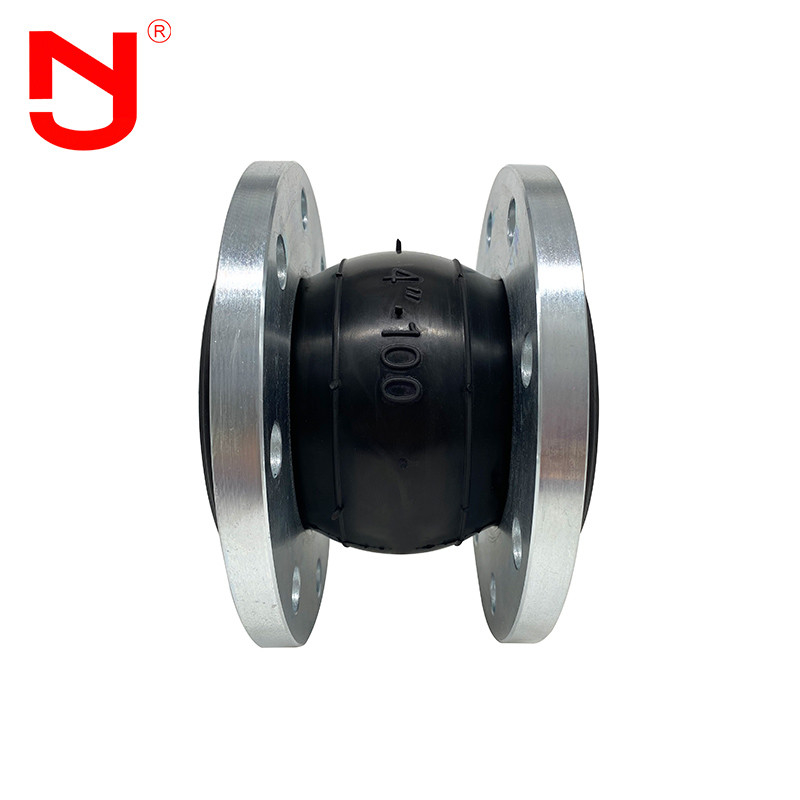

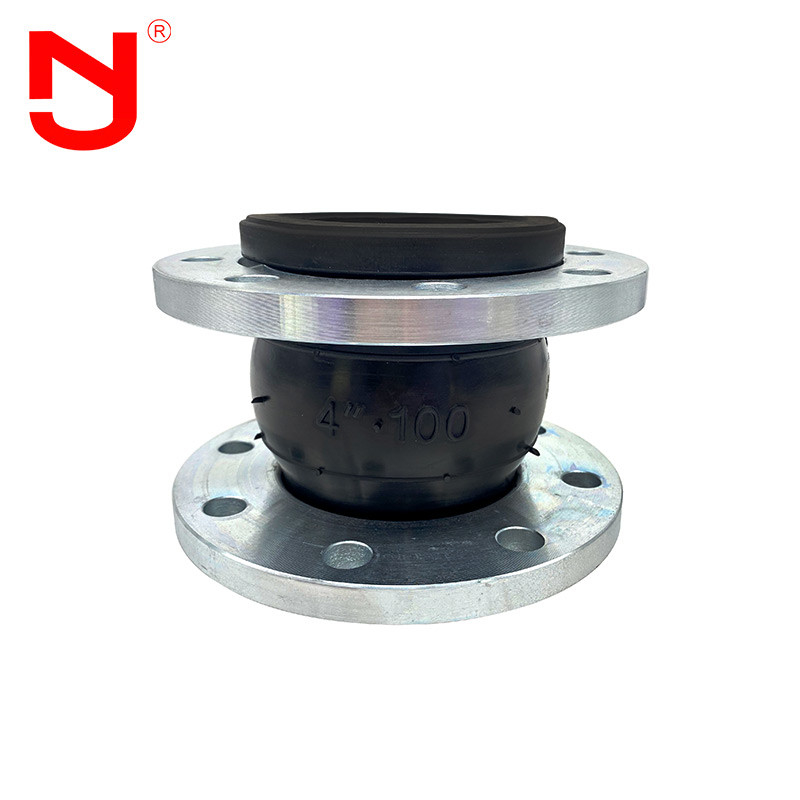

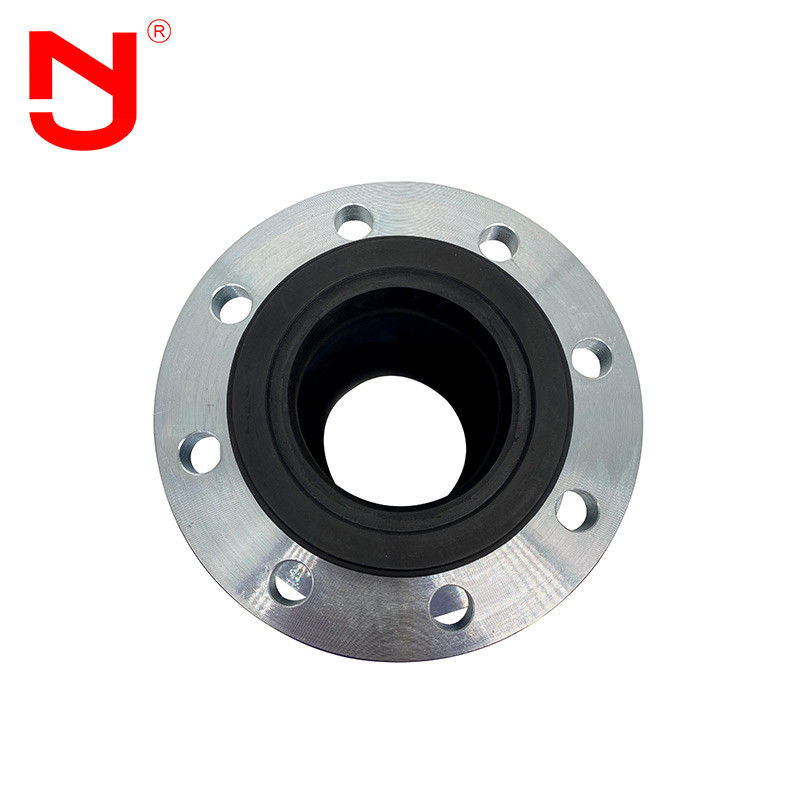

Type flexible joint de bride de soufflet simple d'EPDM de dilatation flexible
Des joints de dilatation flexibles désigné souvent sous le nom des joints en caoutchouc. Les joints de dilatation flexibles sont très utilisés dans l'eau, l'électricité, l'industrie chimique et les systèmes d'amarrage de bateau. Selon des médias différents, les matières en caoutchouc employées dans les joints de dilatation flexibles sont également différentes, y compris NR, SBR, IIR, NBR, EPDM, Cr, fkr, joints de dilatation flexibles etc. ont la résistance thermique, la résistance acide, la résistance d'alcali, la résistance à la corrosion et la résistance d'huile. Le matériel structurel du joint en caoutchouc est le tissu en nylon de corde, et les surfaces intérieures et externes sont faites de caoutchouc polaire résistant vieillissant de haute résistance. Afin d'empêcher le rétrécissement naturel des joints de dilatation flexibles dans utiliser-et à long terme pour réduire vieillissant et la fracture, des fils d'acier sont employés pour la protection multiple des joints en caoutchouc.
Caractéristiques de fonctionnement de joint de dilatation flexible
1. Le joint de dilatation flexible a les avantages de la ductilité de petite taille, légère, bonne et de l'installation et de l'entretien commodes.
2. L'installation flexible de joint de dilatation peut causer la compensation horizontale, radiale, angulaire, ne sera pas limitée par le centre de prise de tuyau, brident surface inégale.
3. Quand le joint de dilatation flexible fonctionne, il peut réduire le bruit de transmission de structure et a la capacité forte d'absorption de vibration.
Données techniques de joint de dilatation flexible
| Données principales de joint de dilatation flexible | ||||||
| Diamètre nominal (DN) | Longueur | Déplacement axial (millimètres) | Déplacement horizontal | Angle de débattement | ||
| millimètre | pouce | millimètre | Extension | Compression | millimètre | ° (a1+a2) |
| 32 | 1 1/4 | 95 | 6 | 9 | 9 | 15° |
| 40 | 1 1/2 | 95 | 6 | 10 | 9 | 15° |
| 50 | 2 | 105 | 7 | 10 | 10 | 15° |
| 65 | 2 1/2 | 115 | 7 | 13 | 11 | 15° |
| 80 | 3 | 135 | 8 | 15 | 12 | 15° |
| 100 | 4 | 150 | 10 | 19 | 13 | 15° |
| 125 | 5 | 165 | 12 | 19 | 13 | 15° |
| 150 | 6 | 180 | 12 | 20 | 14 | 15° |
| 200 | 8 | 210 | 16 | 25 | 22 | 15° |
| 250 | 10 | 230 | 16 | 25 | 22 | 15° |
| 300 | 12 | 245 | 16 | 25 | 22 | 15° |
| 350 | 14 | 255 | 16 | 25 | 22 | 15° |
| 400 | 16 | 255 | 16 | 25 | 22 | 15° |
| 450 | 18 | 255 | 16 | 25 | 22 | 15° |
| 500 | 20 | 255 | 16 | 25 | 22 | 15° |
| 600 | 24 | 260 | 16 | 25 | 22 | 15° |
Note : 1. Les exigences particulières du joint de dilatation flexible peuvent être adaptées aux besoins du client selon le dessin de l'utilisateur. La norme de bride est le gigaoctet/t9115.1-2000. Les diverses normes de bride (gigaoctet, JB, hectogramme, CB, norme ANSI, DIN, BSEN, N-F, en, JIS, OIN, etc.) peuvent être choisies pour la production. La boule en caoutchouc du joint de dilatation flexible peut être employée comme caoutchouc naturel, EPDM, caoutchouc en caoutchouc et butylique de chloroprène, caoutchouc de butadiène, fluororubber, etc. quand le joint de dilatation flexible au-dessus de DN200 est employé pour l'approvisionnement en eau de suspension, la canalisation doit avoir l'appui fixe ou l'appui fixe, autrement le joint de dilatation flexible sera installé avec l'anti dispositif en baisse.
Les détails flexibles de joint de dilatation montrent
écoulement flexible de production de joint de dilatation
Savez-vous est un joint de dilatation flexible a fait ? Voyons avec JINGNING.
Il est très important de choisir le joint de dilatation flexible approprié, comprendre la compatibilité du milieu et le matériel choisi du joint de dilatation flexible, la gamme de la pleine température, pleine pression et plein vide, la quantité de mouvement exigée, et la taille entre les brides de tuyau. Avec cette information, les ingénieurs technico-commerciaux de Jingning peuvent aider à déterminer le joint de dilatation flexible idéal pour n'importe quelle application.
Avantage flexible de joint de dilatation
1. Prix usine de joint de dilatation flexible.
2. 16 ans d'une expérience de fabrication, 5 ans d'expérience d'exportation.
3. L'inspection stricte de qualité, la qualité dépasse de loin le standard de l'industrie.
4. Le moule flexible de joint de dilatation a un grand choix de caractéristiques, la personnalisation de soutien, OEM.
5. Fournissez les aperçus gratuits du joint de dilatation flexible.
6. Les joints de dilatation flexibles sont en grand stock.
Demande conjointe flexible d'expansion
Le joint de dilatation flexible est très utilisé en génie chimique, construction, approvisionnement en eau, drainage, pétrole, lumière et industrie lourde, réfrigération, hygiène, chauffage d'eau, lutte anti-incendie, courant électrique et d'autres projets de base en raison de sa bonne représentation complète. Selon les différents matériaux en caoutchouc du joint de dilatation flexible, il peut être transformé en diverses variétés, telles que la résistance acide, résistance d'alcali, résistance à la corrosion, résistance d'huile, résistance à hautes températures, tenue aux rayonnements, résistance à l'usure, résistance vieillissante, etc. que les garnitures flexibles peuvent s'adapter à un grand choix de médias et d'environnement.
FAQ
Q1 : Peut le joint de dilatation flexible ait été identifié par le logo adapté aux besoins du client ?
A1 : Oui, le joint de dilatation flexible peut être identifié par votre logo. Nous pourrions fournir le service d'OEM&ODM pour le joint de dilatation flexible.
Q2 : Quelle est la longueur face à face du joint de dilatation flexible ?
A2 : La longueur face à face du joint de dilatation flexible peut être L130, L152, L203… Nous pourrions également accepter la longueur adaptée aux besoins du client selon vos conditions.
Q3 : Pouvez-vous fournir des dessins de joint de dilatation flexible ?
A3 : Oui, nous pourrions fournir des dessins de joint de dilatation flexible pour vous. Svp contactez-nous pour obtenir le dessin du joint de dilatation flexible.
Q4 : Quels certificats de joint de dilatation flexible pouvez-vous fournir ?
A4 : Nous pourrions fournir le CE, certificat d'OIN pour notre joint de dilatation flexible.
Q5 : Pouvons-nous obtenir un échantillon de joint de dilatation flexible ?
A5 : Oui, nous pourrions fournir des échantillons pour que vous examiniez la qualité de notre joint de dilatation flexible.
