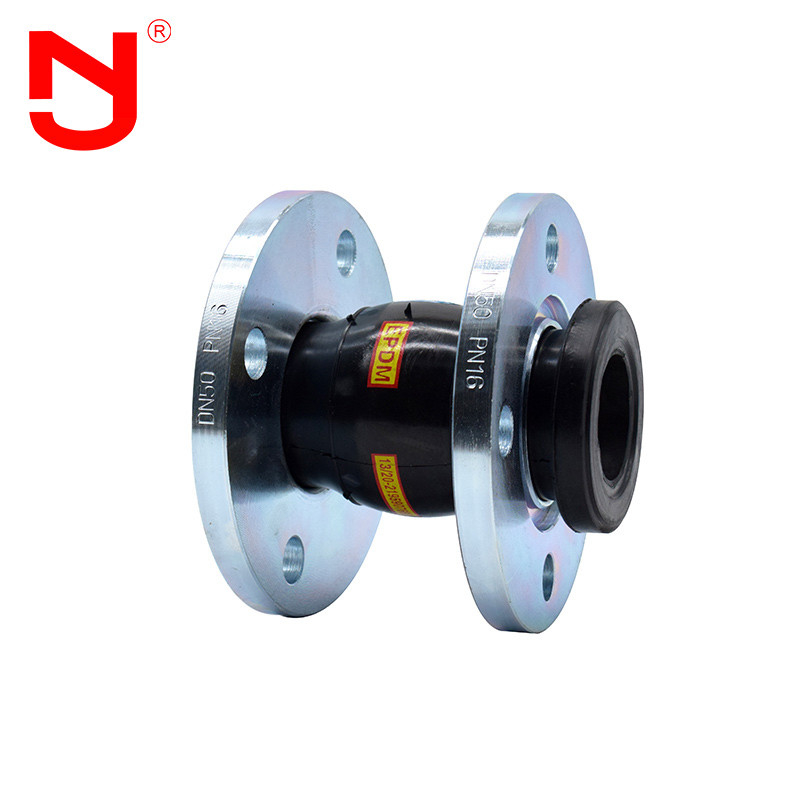

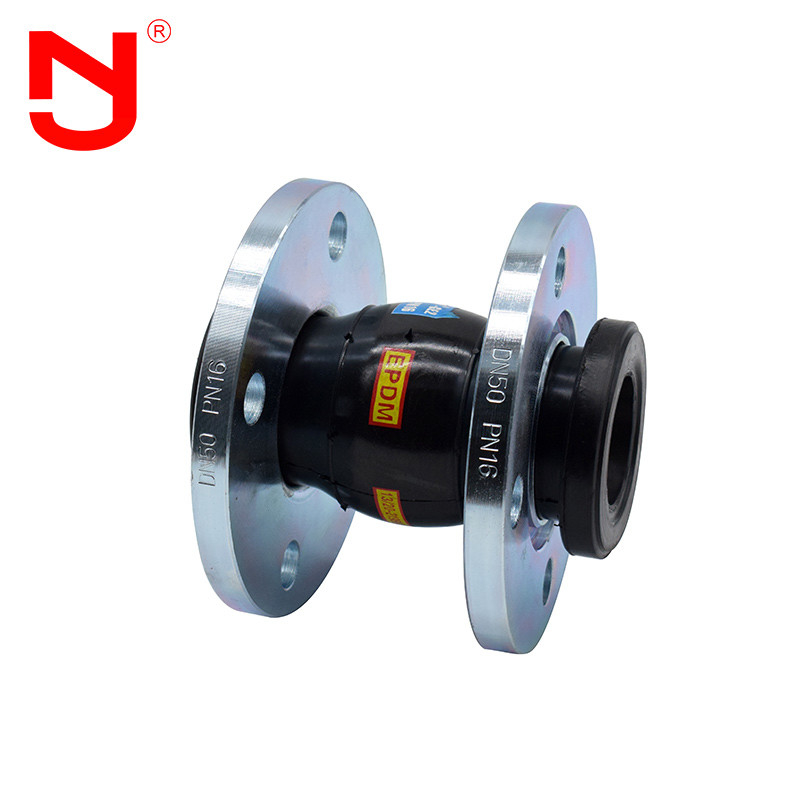

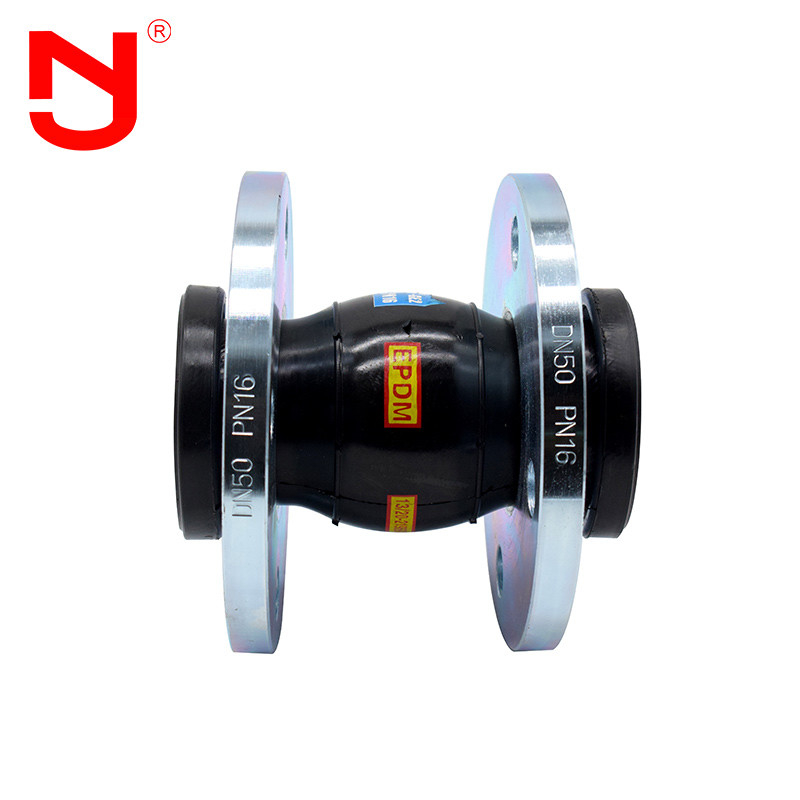

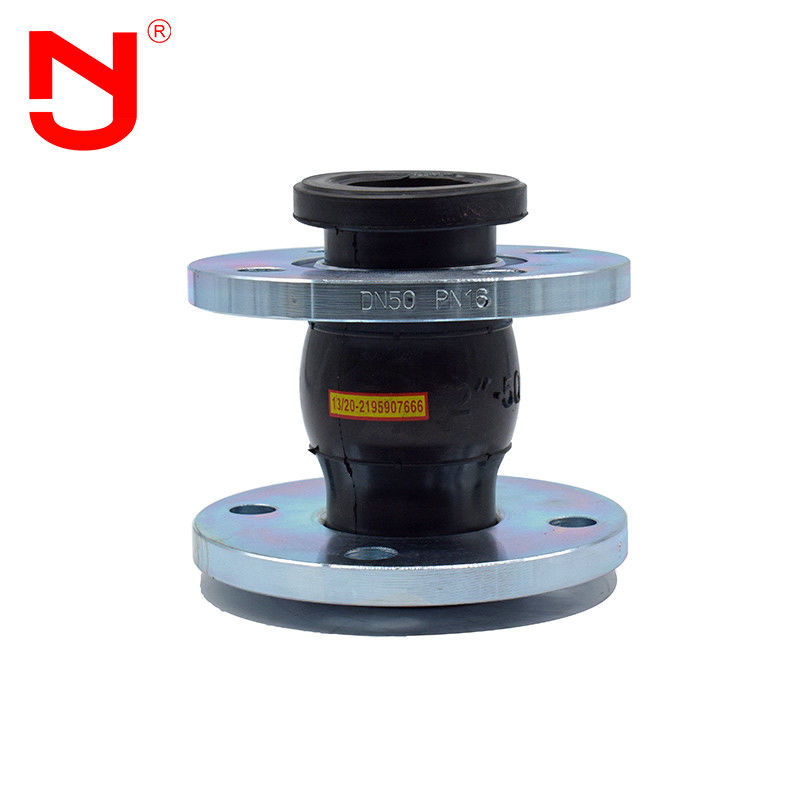

Bride simple antivibrationne de sphère de dilatation de nbr axial de joint flexible
Le joint de dilatation axial est généralement connu en tant que joint en caoutchouc. Le joint de dilatation axial est très utilisé dans l'eau, l'électricité, l'industrie chimique et le système d'amarrage de bateau. Le joint de dilatation axial peut être automatiquement prolongé avec le changement naturel du temps pendant l'utilisation. Le matériel structurel du joint de dilatation axial est le tissu en nylon de corde, et les surfaces intérieures et externes sont faites de caoutchouc polaire résistant vieillissant de haute résistance. Afin d'empêcher le rétrécissement naturel et réduire la fracture vieillissante du joint de dilatation axial dans l'utilisation à long terme, le fil d'acier est employé pour la protection multiple.
Caractéristiques de fonctionnement de joint de dilatation axial
Propriétés de joint de dilatation axial, telles que l'élasticité élevée, l'étanchéité élevée d'air, la résistance moyenne, la tenue à résistance aux intempéries et à rayonnements, etc. Le joint de dilatation axial est fait en tissu de corde de polyester avec le froid de haute résistance et fort et la stabilité chaude, qui est croisée composée avec lui. Après le moulage à haute pression et à hautes températures et la réticulation, il est résistant à la formation. Le joint de dilatation axial a la densité interne élevée, peut résister à l'effet à haute pression et excellent de déformation élastique. La taille axiale d'arc de section de conception de structure de joint de dilatation, longue courbe, a une grande fonction orientable de déplacement. Il est particulièrement approprié aux endroits dans les conditions géologiques complexes, le grand rayonnement de règlement et les changements de froid et chauds fréquents pendant l'opération de canalisation, qui sont faciles de causer l'opération de canalisation. Le joint de dilatation axial peut effectivement éliminer le déplacement et les dommages physiques de la pompe, de la valve et de la canalisation elle-même à l'aide du glissement d'élastique du caoutchouc et de la fonction de transfert de chaleur de la force mécanique de déformation. Puisque le caoutchouc du joint de dilatation axial est un mauvais matériel conducteur, le joint de dilatation axial est un produit idéal de protection de l'environnement pour réduire la transmission de vibration et de bruit.
Données techniques de joint de dilatation axial
|
Données principales de joint de dilatation axial
|
| Diamètre nominal (DN) |
Longueur |
Déplacement axial (millimètres) |
Déplacement horizontal |
Angle de débattement |
| millimètre |
pouce |
millimètre |
Extension |
Compression |
millimètre |
° (a1+a2) |
| 32 |
1 1/4 |
95 |
6 |
9 |
9 |
15° |
| 40 |
1 1/2 |
95 |
6 |
10 |
9 |
15° |
| 50 |
2 |
105 |
7 |
10 |
10 |
15° |
| 65 |
2 1/2 |
115 |
7 |
13 |
11 |
15° |
| 80 |
3 |
135 |
8 |
15 |
12 |
15° |
| 100 |
4 |
150 |
10 |
19 |
13 |
15° |
| 125 |
5 |
165 |
12 |
19 |
13 |
15° |
| 150 |
6 |
180 |
12 |
20 |
14 |
15° |
| 200 |
8 |
210 |
16 |
25 |
22 |
15° |
| 250 |
10 |
230 |
16 |
25 |
22 |
15° |
| 300 |
12 |
245 |
16 |
25 |
22 |
15° |
| 350 |
14 |
255 |
16 |
25 |
22 |
15° |
| 400 |
16 |
255 |
16 |
25 |
22 |
15° |
| 450 |
18 |
255 |
16 |
25 |
22 |
15° |
| 500 |
20 |
255 |
16 |
25 |
22 |
15° |
| 600 |
24 |
260 |
16 |
25 |
22 |
15° |
Note : 1. Les exigences particulières du joint de dilatation axial peuvent être adaptées aux besoins du client selon le dessin de l'utilisateur. La norme de bride est le gigaoctet/t9115.1-2000. Les diverses normes de bride (gigaoctet, JB, hectogramme, CB, norme ANSI, DIN, BSEN, N-F, en, JIS, OIN, etc.) peuvent être choisies pour la production. La boule en caoutchouc du joint de dilatation axial peut être employée comme caoutchouc naturel, EPDM, caoutchouc en caoutchouc et butylique de chloroprène, caoutchouc de butadiène, fluororubber, etc. quand le joint de dilatation axial au-dessus de DN200 est employé pour l'approvisionnement en eau de suspension, la canalisation doit avoir l'appui fixe ou l'appui fixe, autrement le joint de dilatation axial sera installé avec l'anti dispositif en baisse.
Les détails axiaux de joint de dilatation montrent
Écoulement axial de production de joint de dilatation
Savez-vous est un joint de dilatation axial a fait ? Voyons avec JINGNING.
Il est très important de connaître la compatibilité entre le milieu du joint de dilatation axial et le matériel axial choisi de joint de dilatation, la gamme de la pleine température, pleine pression et plein vide, le mouvement exigé du joint de dilatation axial, et la taille entre les brides de tuyau en choisissant le joint de dilatation axial approprié. Avec cette information, les ingénieurs technico-commerciaux de Jingning peuvent aider à déterminer le joint de dilatation axial idéal.
Avantage axial de joint de dilatation
1. Prix usine de joint de dilatation axial.
2. 16 ans d'une expérience de fabrication, 5 ans d'expérience d'exportation.
3. L'inspection stricte de qualité, la qualité dépasse de loin le standard de l'industrie.
4. Le moule axial de joint de dilatation a un grand choix de caractéristiques, la personnalisation de soutien, OEM.
5. Fournissez les aperçus gratuits du joint de dilatation axial.
6. Le joint de dilatation axial sont en grand stock.
Demande conjointe axiale d'expansion
Le joint de dilatation axial est très utilisé en génie chimique, construction, approvisionnement en eau, drainage, pétrole, lumière et industrie lourde, réfrigération, hygiène, chauffage d'eau, lutte anti-incendie, courant électrique et d'autres projets de base en raison de sa bonne représentation complète. Selon les différents matériaux en caoutchouc du joint de dilatation axial, il peut être transformé en diverses variétés, telles que la résistance acide, résistance d'alcali, résistance à la corrosion, résistance d'huile, résistance à hautes températures, tenue aux rayonnements, résistance à l'usure, résistance vieillissante, etc. que le joint de dilatation axial peut s'adapter à un grand choix de médias et d'environnement.
FAQ
Q1 : Quel est le matériel en caoutchouc du joint de dilatation axial ?
A1 : EPDM, CR, NBR, etc. Il dépend de l'environnement de travail et des médias.
Q2 : La bride galvaized du joint de dilatation axial ?
A2 : Oui, nous avons galvanisée électronique et l'immersion chaude a galvanisé des brides. Nous également avons peint des brides.
Q3 : Est-ce que je peux obtenir un échantillon ?
A3 : De la cause. Nous pourrions la livraison par exprimer, par avion ou par la mer.
Q4 : Quel est le MOQ du joint de dilatation axial ?
A4 : 1 morceau, vous pouvez également l'obtenir pendant qu'un échantillon pour examiner notre qualité du produit, puis vous pouvez l'ordre d'achat à nous.
Q5 : Quelle est la technologie antirouille de la bride axiale de joint de dilatation ?
A5 : La technologie antirouille de la bride axiale de joint de dilatation peut galvaniser, peignant, revêtement en plastique de poudre, pulvérisation de résine époxyde.
Q6 : Quels certificats de joint de dilatation axial pouvez-vous fournir ?
A6 : Nous pourrions fournir le CE, certificat d'OIN pour notre joint de dilatation axial.
