Joint en caoutchouc flexible de joint de dilatation des garnitures DN150 de tuyau avec la bride
Les garnitures flexibles se compose de couche intérieure et de couche externe du caoutchouc, de couche de corde et d'anneau de fil. Après vulcanisation, il est combiné avec la bride en métal ou le joint parallèle. Les garnitures flexibles peuvent réduire la vibration et le bruit, et peuvent compenser la dilatation thermique et la contraction provoquées par des changements de température. Les garnitures flexibles ont été très utilisées dans divers réseaux de pipe-lines. Selon des médias différents, les matières en caoutchouc employées dans des garnitures flexibles sont également différentes, y compris NR, SBR, IIR, NBR, EPDM, Cr, fkr, etc. Il a la résistance thermique, la résistance acide, la résistance d'alcali, la résistance à la corrosion et la résistance d'huile.
Caractéristiques de fonctionnement des garnitures flexibles
1. Les garnitures flexibles a les avantages de la ductilité de petite taille, légère, bonne et de l'installation et de l'entretien commodes.
2. L'installation flexible de garnitures peut causer la compensation horizontale, radiale, angulaire, ne sera pas limitée par le centre de prise de tuyau, brident surface inégale.
3. Quand les garnitures flexibles fonctionne, il peut réduire le bruit de transmission de structure et a la capacité forte d'absorption de vibration.
Données techniques des garnitures flexibles
|
Données principales des garnitures flexibles
|
| Diamètre nominal (DN) |
Longueur |
Déplacement axial (millimètres) |
Déplacement horizontal |
Angle de débattement |
| millimètre |
pouce |
millimètre |
Extension |
Compression |
millimètre |
° (a1+a2) |
| 32 |
1 1/4 |
95 |
6 |
9 |
9 |
15° |
| 40 |
1 1/2 |
95 |
6 |
10 |
9 |
15° |
| 50 |
2 |
105 |
7 |
10 |
10 |
15° |
| 65 |
2 1/2 |
115 |
7 |
13 |
11 |
15° |
| 80 |
3 |
135 |
8 |
15 |
12 |
15° |
| 100 |
4 |
150 |
10 |
19 |
13 |
15° |
| 125 |
5 |
165 |
12 |
19 |
13 |
15° |
| 150 |
6 |
180 |
12 |
20 |
14 |
15° |
| 200 |
8 |
210 |
16 |
25 |
22 |
15° |
| 250 |
10 |
230 |
16 |
25 |
22 |
15° |
| 300 |
12 |
245 |
16 |
25 |
22 |
15° |
| 350 |
14 |
255 |
16 |
25 |
22 |
15° |
| 400 |
16 |
255 |
16 |
25 |
22 |
15° |
| 450 |
18 |
255 |
16 |
25 |
22 |
15° |
| 500 |
20 |
255 |
16 |
25 |
22 |
15° |
| 600 |
24 |
260 |
16 |
25 |
22 |
15° |
Note : 1. Les exigences particulières des garnitures flexibles peuvent être adaptées aux besoins du client selon le dessin de l'utilisateur. La norme de bride est le gigaoctet/t9115.1-2000. Les diverses normes de bride (gigaoctet, JB, hectogramme, CB, norme ANSI, DIN, BSEN, N-F, en, JIS, OIN, etc.) peuvent être choisies pour la production. La boule en caoutchouc de fittingscan flexible soit employée comme caoutchouc naturel, EPDM, caoutchouc en caoutchouc et butylique de chloroprène, caoutchouc de butadiène, fluororubber, etc. quand les garnitures flexibles au-dessus de DN200 est utilisées pour l'approvisionnement en eau de suspension, la canalisation doit avoir l'appui fixe ou l'appui fixe, autrement les garnitures flexibles seront installées avec l'anti dispositif en baisse.

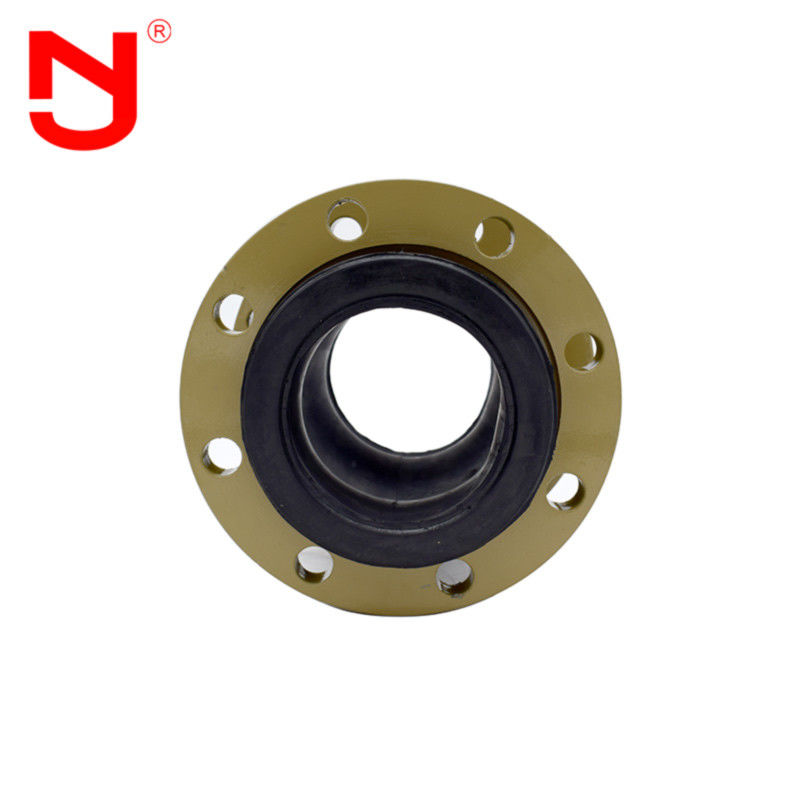

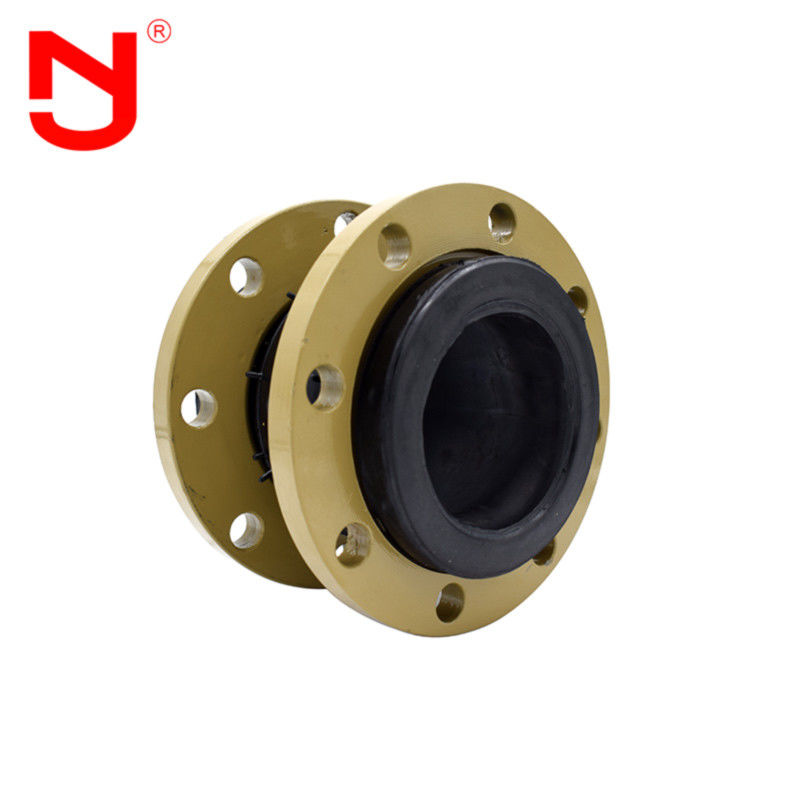

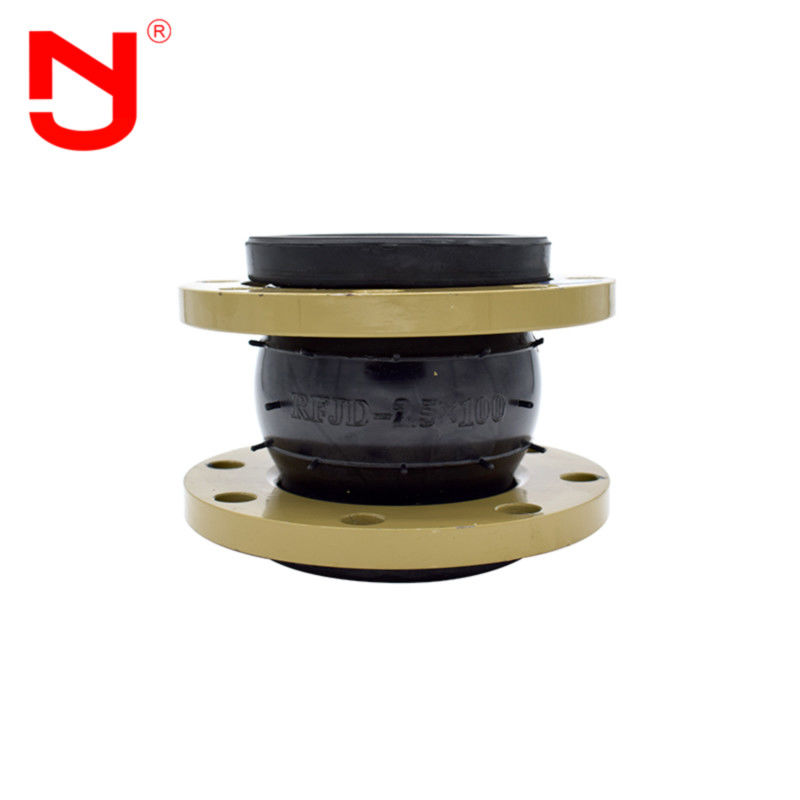

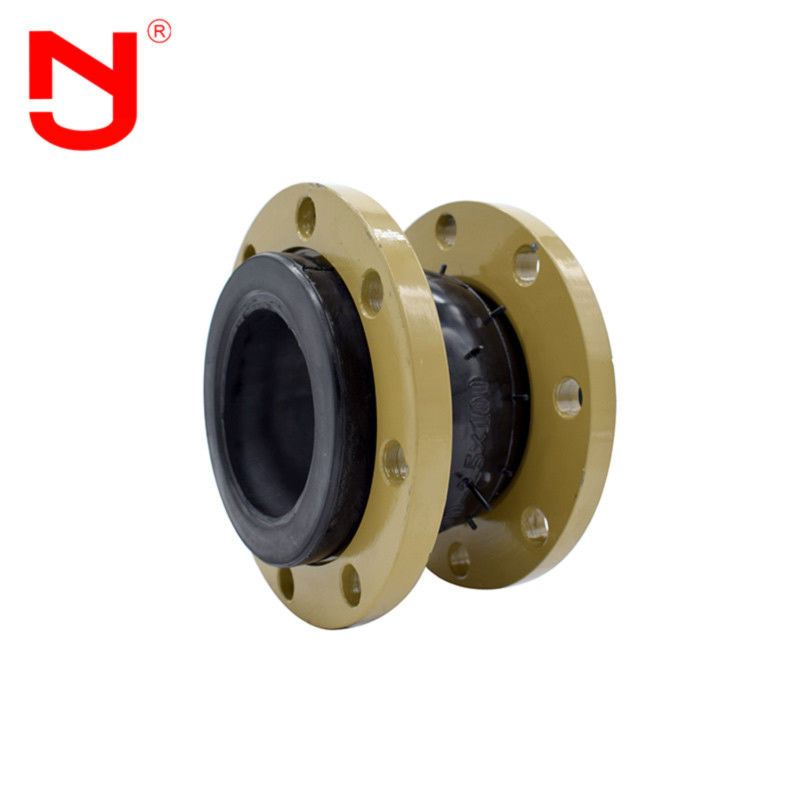

Les détails flexibles de garnitures montrent
Écoulement flexible de production de garnitures
Savez-vous est les garnitures flexibles ont fait ? Voyons avec JINGNING.
Il est très important de choisir les garnitures flexibles appropriées, comprendre la compatibilité du milieu et le matériel choisi des garnitures flexibles, la gamme de la pleine température, pleine pression et plein vide, la quantité de mouvement exigée, et la taille entre les brides de tuyau. Avec cette information, les ingénieurs technico-commerciaux de Jingning peuvent aider à déterminer les garnitures flexibles idéales pour n'importe quelle application.
Avantage flexible de garnitures
1. Prix usine des garnitures flexibles.
2. 16 ans d'une expérience de fabrication, 5 ans d'expérience d'exportation.
3. L'inspection stricte de qualité, la qualité dépasse de loin le standard de l'industrie.
4. Les garnitures flexibles moulent a un grand choix de caractéristiques, la personnalisation de soutien, OEM.
5. Fournissez les aperçus gratuits des garnitures flexibles.
6. Les garnitures flexibles sont en grand stock.
Application flexible de garnitures
Les garnitures flexibles est très utilisée en génie chimique, construction, approvisionnement en eau, drainage, pétrole, lumière et industrie lourde, réfrigération, hygiène, chauffage d'eau, lutte anti-incendie, courant électrique et d'autres projets de base en raison de sa bonne représentation complète. Selon les différents matériaux en caoutchouc des garnitures flexibles, elle peut être transformée en diverses variétés, telles que la résistance acide, résistance d'alcali, résistance à la corrosion, résistance d'huile, résistance à hautes températures, tenue aux rayonnements, résistance à l'usure, résistance vieillissante, etc. que les garnitures flexibles peuvent s'adapter à un grand choix de médias et d'environnement.
FAQ
Q1 : Les garnitures flexibles peuvent-elles être identifiées par le logo adapté aux besoins du client ?
A1 : Oui, les garnitures flexibles peuvent être identifiées par votre logo. Nous pourrions fournir le service d'OEM&ODM pour les garnitures flexibles.
Q2 : Quelle est la longueur face à face des garnitures flexibles ?
A2 : La longueur face à face des garnitures flexibles peut être L130, L152, L203… Nous pourrions également accepter la longueur adaptée aux besoins du client selon vos conditions.
Q3 : Pouvez-vous fournir des dessins des garnitures flexibles ?
A3 : Oui, nous pourrions fournir des dessins des garnitures flexibles pour vous. Svp contactez-nous pour obtenir le dessin des garnitures flexibles.
Q4 : Quels certificats des garnitures flexibles pouvez-vous fournir ?
A4 : Nous pourrions fournir le CE, certificat d'OIN pour nos garnitures flexibles.
Q5 : Pouvons-nous obtenir un échantillon de garnitures flexibles ?
A5 : Oui, nous pourrions fournir des échantillons pour que vous examiniez la qualité de nos garnitures flexibles.
