Connecteur rotatoire exempt d'entretien de compensateur directement vendu par le fabricant

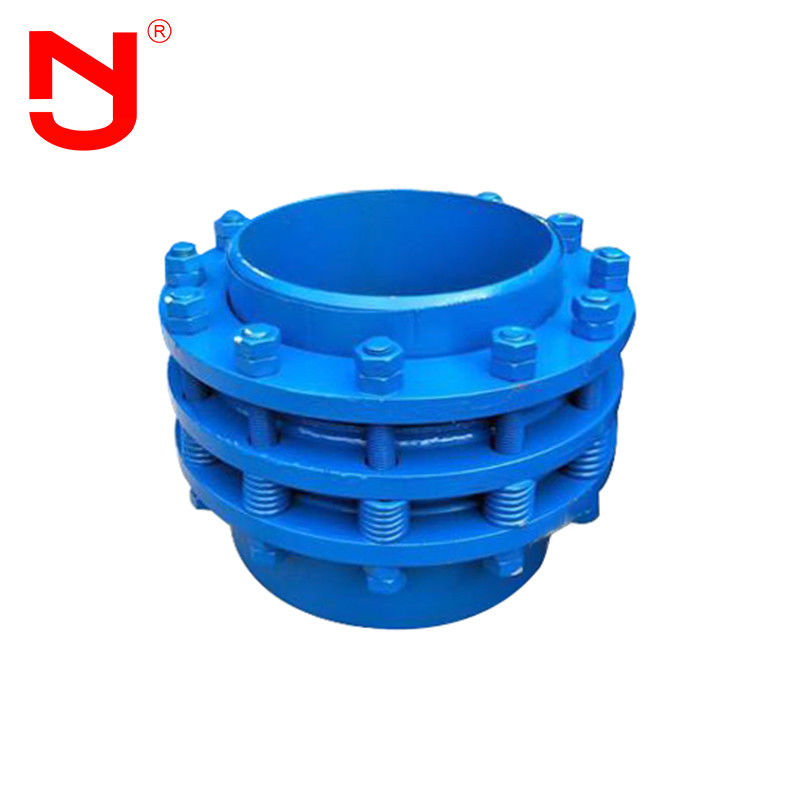

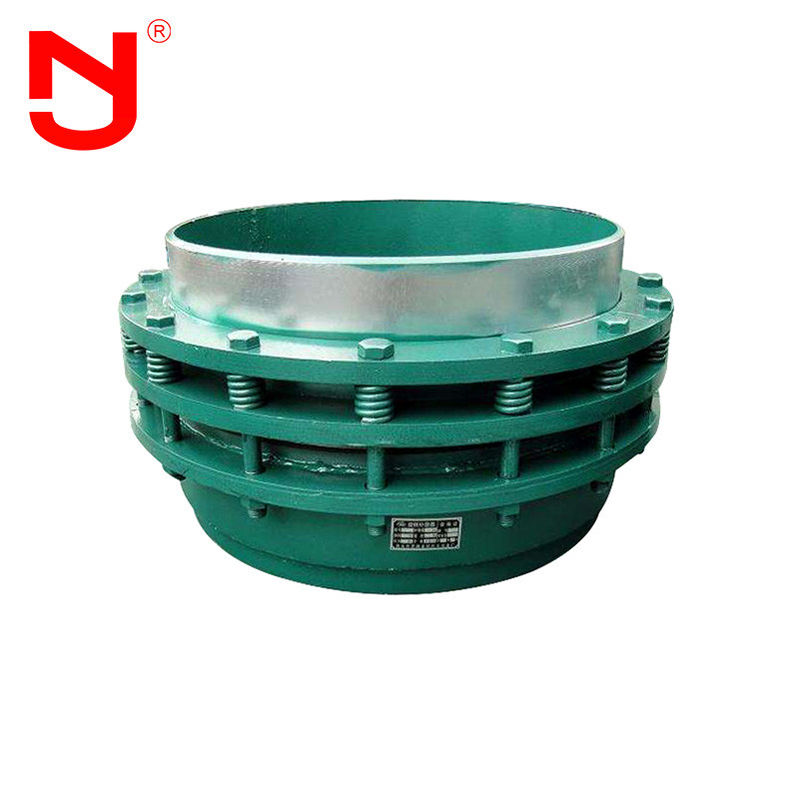

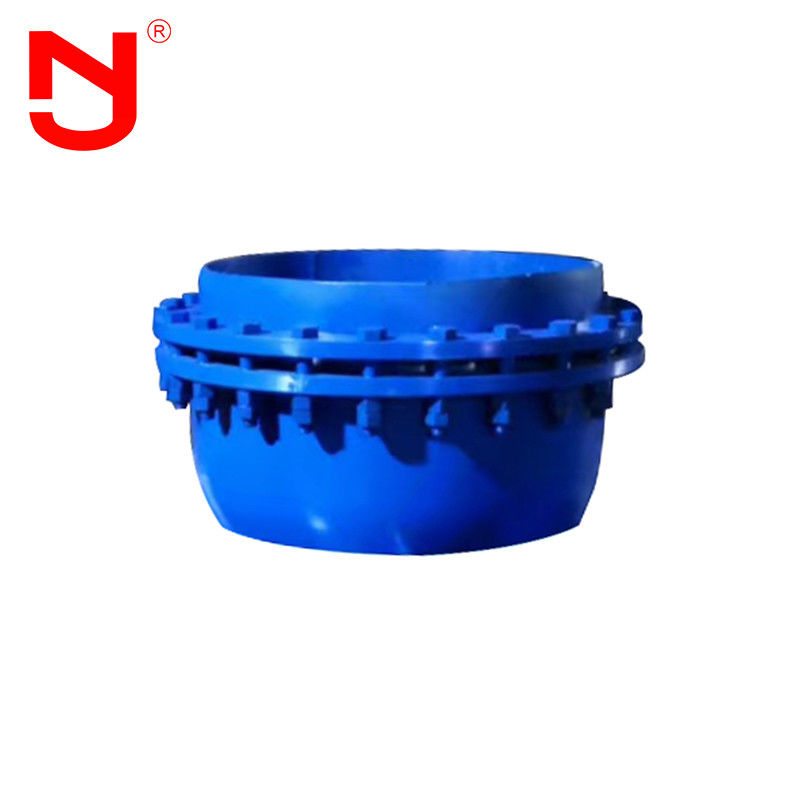

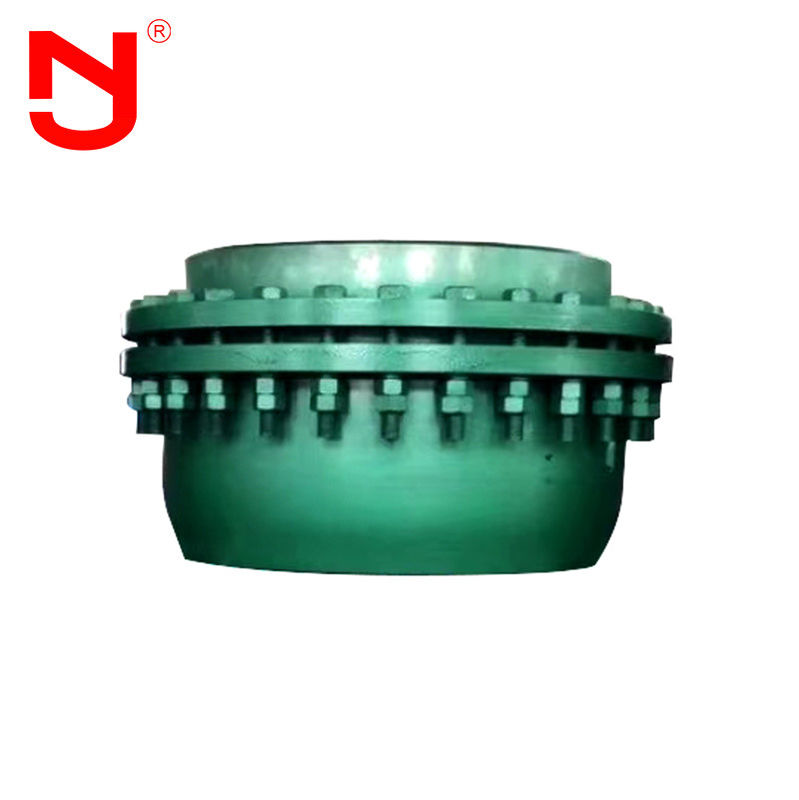

Le compensateur rotatoire se compose de réducteur, de douille intérieure, de douille externe de siège de cachetage, d'emballage flexible de graphite, de glande boulon-écrou de combinaison de ressort et d'emballage, et est équipé de la boule correspondante. Le compensateur rotatoire emploie le matériel de scellage à mouler avec une presse, et la densité de moulage n'est pas trop dense pour maintenir la plasticité. Mettez alors les anneaux de n de l'anneau d'emballage (déterminé selon les conditions de produit) dans la chambre de emballage, ajoutent quelques composants pour retarder l'oxydation, et utiliser alors la presse hydraulique pour effectuer le bâti secondaire sous une certaine pression (la presse hydraulique surpasse le processus manuel de clé dans la force et l'uniformité), afin d'intégrer les anneaux d'emballage, afin d'améliorer la densité de l'emballage et améliorer la représentation de scellage de l'emballage, assuriez-vous que le produit ne coulera pas d'ici 15-20 ans.
Représentation de compensateur rotatoire
Le compensateur rotatoire est principalement utilisé pour la grande compensation de distance. Dans le réseau tridimensionnel de tuyau et le réseau spatial, l'appui fixe n'est pas exigé à la rotation du réseau de tuyau, mais l'angle du compensateur rotatoire est employé pour absorber l'expansion de la chaleur et la contraction de refroidissement dans le réseau de tuyau, qui est simple, commode et coût bas.
Le compensateur rotatoire se compose de cylindre intérieur rotatoire, de glande d'emballage, de bride de attachement, de bride de ressort, de ressort, de guide centrant l'anneau, de garniture du joint formée de graphite flexible, d'anneau de pression de scellage, de coquille de scellage de siège, de tuyau de communication d'extrémité, de boulon et d'écrou. Le compensateur rotatoire ne comporte aucune compensation poussée, exempte d'entretien, grande et aucune fuite.
Structure rotatoire de compensateur
Données techniques de compensateur rotatoire
| Données principales de compensateur rotatoire |
|
Diamètre nominal (millimètres)
|
Diamètre extérieur du tubeD 1(millimètres)de noyau
|
Diamètre extérieur de 2 gainés externes(millimètres)
|
DiameterD externe 3(millimètres)de bride
|
Lengt d'installation relâché (millimètres)
|
Couple (KN-m) |
| 1.0Mpa |
1.6Mpa |
2.5Mpa |
4Mpa |
| 100 |
106 |
133 |
215 |
320 |
0,62 |
0,96 |
1,60 |
2,26
|
| 125 |
131 |
159 |
245 |
320 |
1,15 |
2,00 |
3,13 |
4,68 |
| 150 |
157 |
194 |
285 |
330 |
1,81 |
2,86 |
4,35 |
4,68 |
| 200 |
217 |
273 |
335 |
355 |
2,52 |
4,10 |
5,93 |
9,49 |
| 250 |
270 |
325 |
405 |
360 |
5,00 |
7,6 |
11,61 |
18,65 |
| 300 |
322 |
377 |
470 |
380 |
7,61 |
12,10 |
17,48 |
27,56 |
| 350 |
373 |
426 |
525 |
400 |
9,79 |
15,85 |
22,50 |
36,32 |
| 400 |
426 |
480 |
575 |
400 |
12,89 |
20,15 |
29,84 |
47,60 |
| 450 |
478 |
530 |
630 |
400 |
18,20 |
29,15 |
42,21 |
67,52 |
| 500 |
528 |
580 |
680 |
415 |
24,97 |
38,96 |
57,12 |
91,58 |
| 600 |
630 |
670 |
770 |
440 |
31,20 |
50,00 |
70,23 |
113,60 |
| 700 |
720 |
760 |
870 |
470 |
38,12 |
54,80 |
86,70 |
138,50 |
| 800 |
820 |
860 |
1000 |
490 |
45,90 |
72,45 |
105,20 |
168,30 |
| 900 |
920 |
960 |
1120 |
530 |
53,60 |
210,00 |
124,50 |
197,00 |
| 1000 |
1020 |
1060 |
1210 |
600 |
62,50 |
100 |
145,00 |
230,00 |
Avantage rotatoire de compensateur
1. Prix usine de compensateur rotatoire.
2. 16 ans d'une expérience de fabrication, 5 ans d'expérience d'exportation.
3. L'inspection stricte de qualité, la qualité dépasse de loin le standard de l'industrie.
4. Le moule rotatoire de compensateur a un grand choix de caractéristiques, la personnalisation de soutien, OEM.
5. Fournissez les aperçus gratuits du compensateur rotatoire.
6. Les compensateurs rotatoires sont en grand stock.
Application rotatoire de compensateur
La société adopte la technologie de scellage la plus avancée et la plus fiable et la structure de scellage combinée par double. Le compensateur rotatoire a toutes les caractéristiques de conception raisonnable, de structure unique, d'aucune poussée, de bon cachetage et de grande compensation. Le compensateur rotatoire est très utilisé dans la prise d'eau de réservoir, l'approvisionnement en eau, le courant pétrochimique et électrique, la métallurgie, le textile, la construction et d'autres domaines.
FAQ
Q1 : Peut-il le compensateur rotatoire identifié par le logo adapté aux besoins du client ?
A1 : Oui, le compensateur rotatoire peut être identifié par votre logo. Nous pourrions fournir le service d'OEM&ODM pour le compensateur rotatoire.
Q2 : Quelle est la longueur face à face du compensateur rotatoire ?
A2 : La longueur face à face du compensateur rotatoire peut être L130, L152, L203… Nous pourrions également accepter la longueur adaptée aux besoins du client selon vos conditions.
Q3 : Pouvez-vous fournir des dessins de compensateur rotatoire ?
A3 : Oui, nous pourrions fournir des dessins de compensateur rotatoire pour vous. Svp contactez-nous pour obtenir le dessin du compensateur rotatoire.
Q4 : Quels certificats de compensateur rotatoire pouvez-vous fournir ?
A4 : Nous pourrions fournir le CE, certificat d'OIN pour notre compensateur rotatoire.
Q5 : Pouvons-nous obtenir un échantillon de compensateur rotatoire ?
A5 : Oui, nous pourrions fournir des échantillons pour que vous examiniez la qualité de notre compensateur rotatoire.
Q6 : Quelle est la période de garantie du compensateur rotatoire ?
A6 : Nous fournissons la garantie de 18 mois pour notre compensateur rotatoire.
