| Taille: | DN80----DN3000 | Matériel: | Fer du carbone Steel.Ductile |
|---|---|---|---|
| Temps de garantie: | 18 mois | Norme de bride: | DIN, NORME ANSI, BS |
| La température fonctionnante: | -30~400 ℃ | Échantillon: | libre |
| ODM D'OEM: | Appui | Nom de produit: | Démontage du joint |
| Surligner: | retenu démantelant le joint,fer malléable démantelant le joint |
||

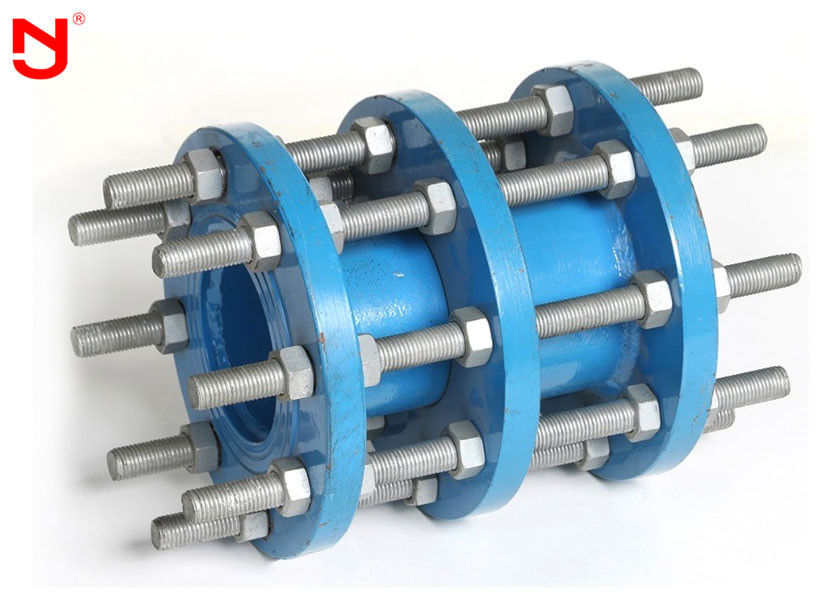

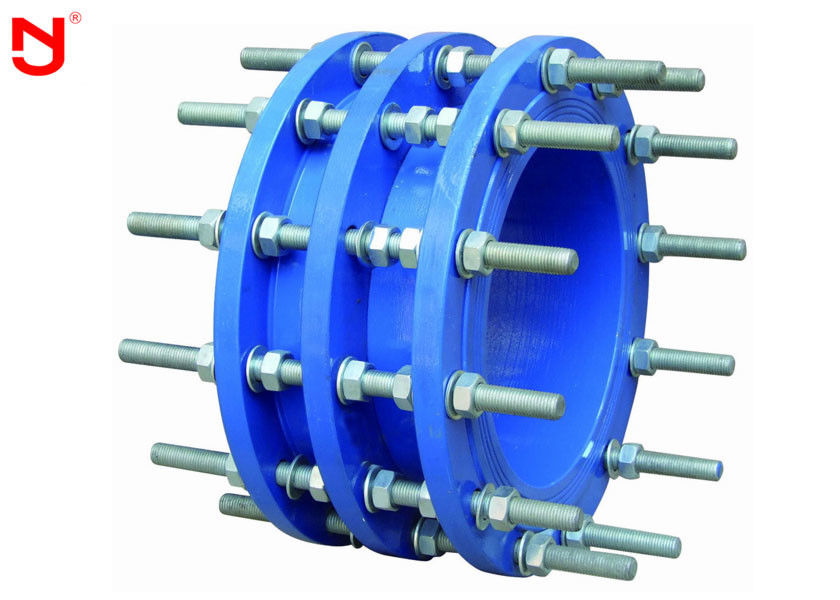

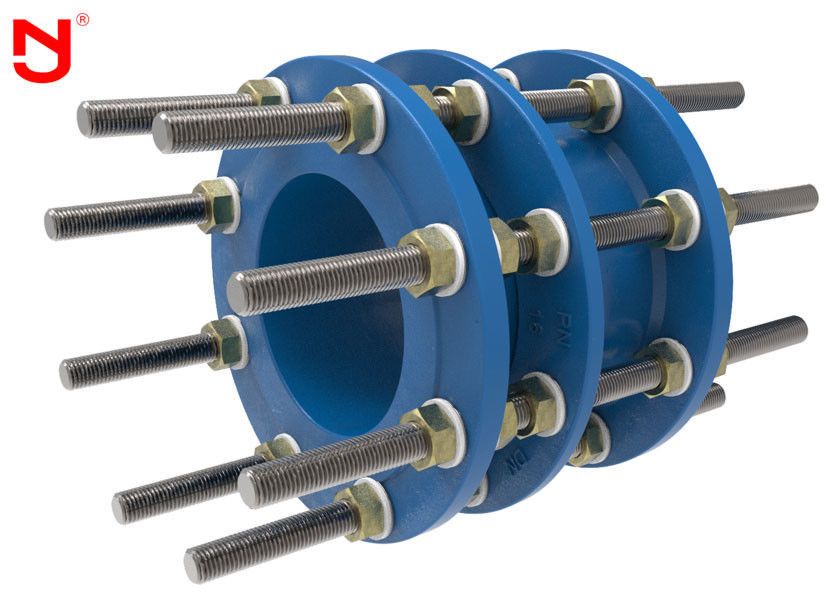

Le type double de VSSJAF a bridé télescopant démantelant des joints
Démantelant le joint est conçu pour être le morceau fermant final dans le réseau de tuyau, pour soulager se réunir et démonter pour l'entretien postérieur d'une pompe ou d'une valve. Une gamme de ajustement standard de 50mm sur la longueur et un petit désalignement de partie latéral et angulaire peut être adaptée. Cet adjustability du joint de démontage facilite pour le retrait facile des pompes et des valves dans les circonstances de l'inspection, de l'entretien ou du remplacement.
1. le joint de dilatation en métal fournissent l'adjustability aux installations d'équipement en combinant un adaptateur de accouplement à flasque et une broche à flasque dans une assemblée.
les applications de la connexion 2.equipment incluent la valve, la pompe, le mètre et d'autres installations convenables à flasque.
l'ajustement 3.longitudinal est fourni par l'action télescopante de la broche à l'intérieur de l'adaptateur à flasque d'accouplement de tuyau.
la position d'installation 4.when finale est réalisée, la procédure de boulonnage pour l'adaptateur à flasque d'accouplement de tuyau et la broche à flasque peut être accomplie.
| Spécifications | DN50-DN2000 (2" - 80"), disponibles avec les brides PN10, PN16, PN25 et PN40. |
| Norme | ISO2531, ISO4179, ISO8179, EN 545, BS EN598, BS4772, ISO7005-2, EN1092-2 DES BS : 1997, DIN2501, GBT13295 |
| Pression | 300PSI, 500PSI, 750PSI, 1000PSI |
| Embouts de tuyau | Broche, prise ou brides. |
| Revêtement interne | Le revêtement de mortier de ciment sont conformes à ISO4179 ou à peinture de bitume (avenue. micron min.70) ou revêtement époxyde collé de fusion |
| Revêtement externe | Zingage métallique pulvérisé (² de min.150g/m) selon ISO8179 + peinture de bitume (micron min.70) ou revêtement époxyde de poudre ou peinture époxyde ou selon les exigences de client. |
| Essai | Selon OIN 2531/en 545/essai de pression eau d'EN598 et de 100%. |
| Accessoires | NBR, SBR, anneau en caoutchouc d'EPDM selon ISO4633/EN681.1 sont disponibles. |
| Application | L'utilisation municipale, canalisations de Waterworks, garnitures sifflantes, hydraulique, utilisation de l'eau potable, utilisation d'irrigation, utilisation de projet d'approvisionnement en eau, installations de traitement de l'eau emploient, des stations de pompage, secteurs de service de l'eau, canalisation de pression d'alimentation en eau, station potable de pompage de l'eau, lignes de précipitation exceptionnelle, station de pompage de l'eau du feu, station fraîche de pompage de l'eau, ect. |
| Types | Montage démantelant l'adaptateur commun et universel de bride, l'accouplement universel, le joint bridé de fer malléable, tuyau lâches de DI, selle pour le tuyau de PVC, bride de réparation, adaptateur de bride de Qucick, adaptateur commun et retenu de Gibault de bride, accouplement retenu, valve, etc. |
|
DN |
Diamètre de tuyau. |
Taille de joint bridé |
Dimension d'installation |
Δ d'expansion |
Poids (kilogrammes) |
||||
|
|
|
Diamètre externe de bride. |
Diamètre de trou de boulon |
Boulon |
Maximum |
Minute |
|
|
|
|
|
|
|
|
Non. |
Épaisseur |
|
|
|
|
|
65 |
76 |
185 |
145 |
4 |
18 |
220 |
180 |
40 |
13,1 |
|
80 |
89 |
200 |
160 |
8 |
20 |
220 |
180 |
40 |
15,0 |
|
150 |
168 |
285 |
240 |
8 |
22 |
220 |
180 |
40 |
33,8 |
|
200 |
219 |
340 |
295 |
8 |
24 |
220 |
180 |
40 |
41,0 |
|
250 |
273 |
395 |
350 |
12 |
24 |
220 |
180 |
40 |
55,1 |
|
300 |
325 |
445 |
400 |
12 |
24 |
245 |
195 |
50 |
68,3 |
|
400 |
426 |
565 |
515 |
16 |
26 |
245 |
195 |
50 |
101,3 |
