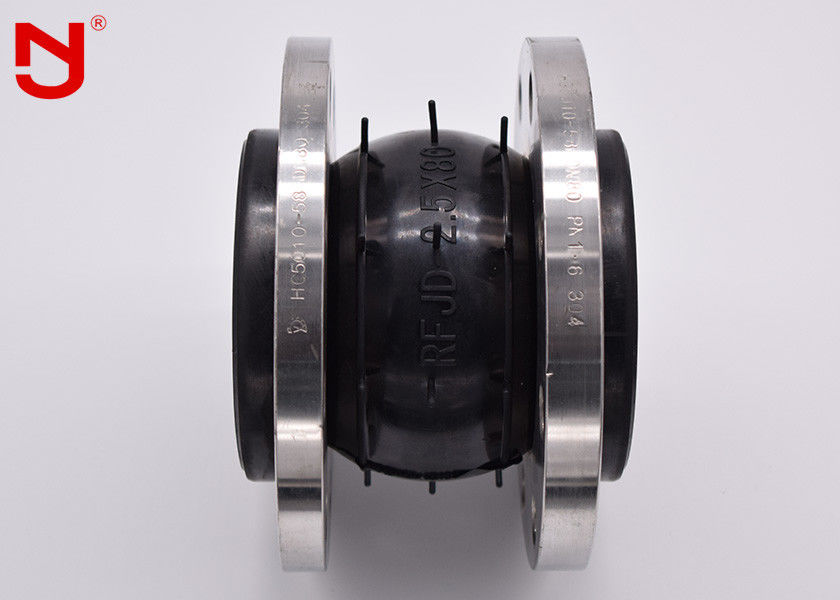

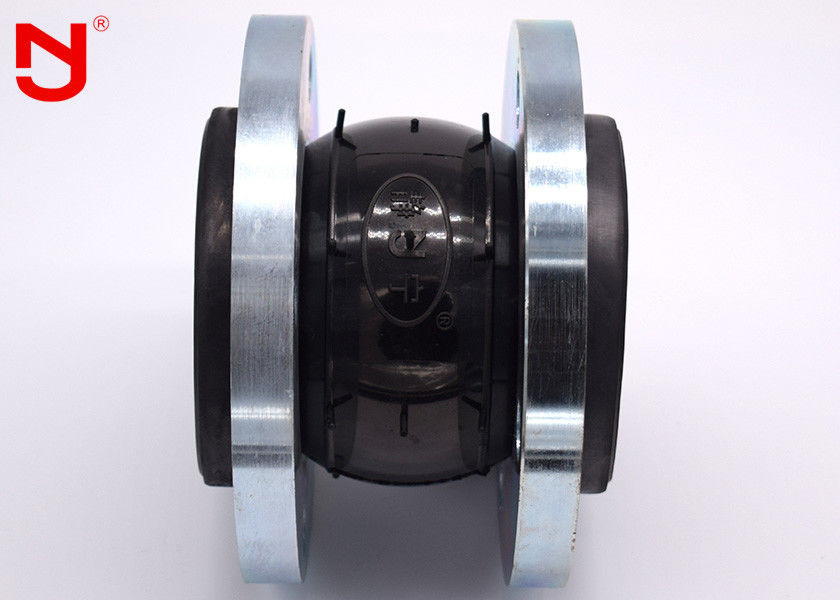

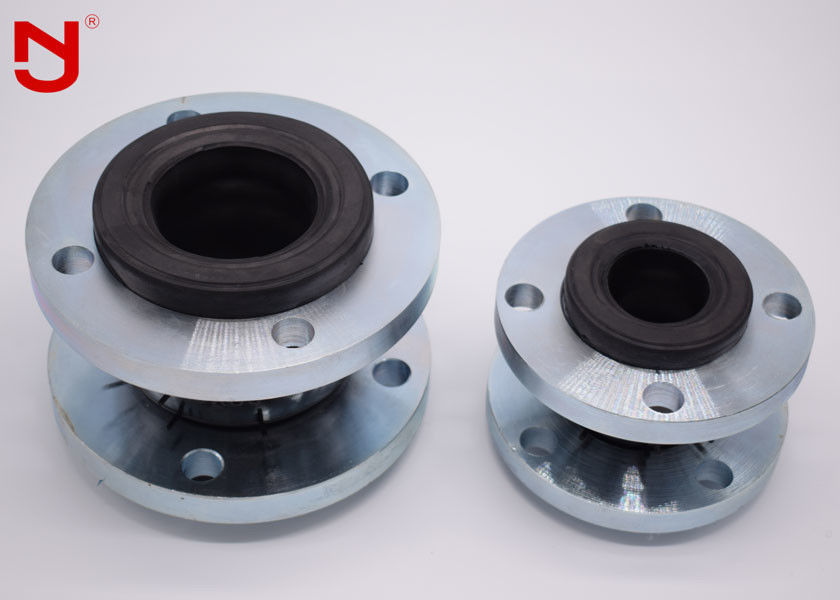

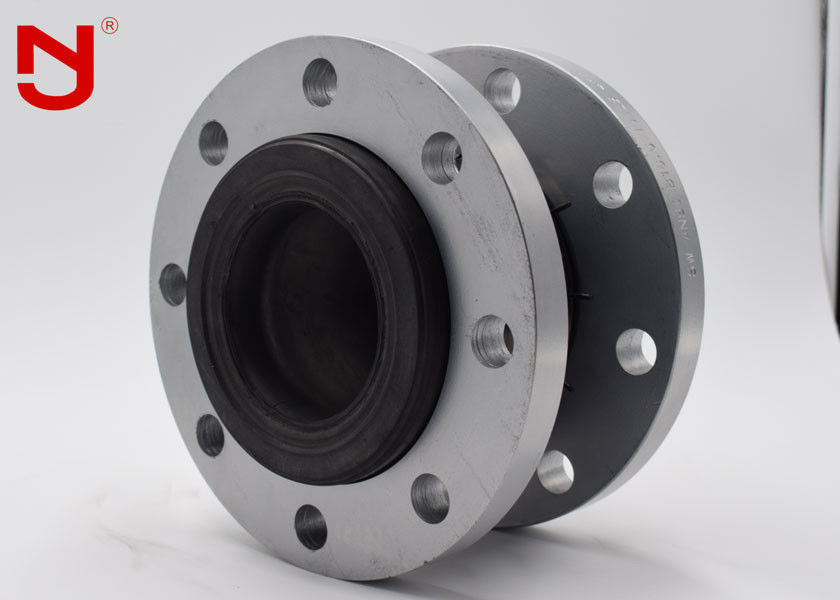

Joint à hautes températures d'isolement d'expansion de soufflets
Le de dilatation de JINGNING joint la représentation d'offre, la fiabilité, et la durée de vie supérieures, ayant pour résultat la sécurité d'usine améliorée et la plus grande intégrité mécanique de l'équipement. En tant que produits spécifiquement machinés qui sont insérés dans un système sifflant rigide, les joints de dilatation en caoutchouc de JINGNING veulent :
Tous nos joints de dilatation portent les estimations de sécurité qui dépassent des spécifications produit dans les secteurs tels que la pression et le mouvement. Des joints de dilatation non métalliques et les accouplements flexibles approprié idéalement à une grande variété d'industries.
| CHARACTRISTICS GÉNÉRAL | |
| Diamètre nominal | DN15-DN3000 |
| Pression d'utilisation | PN6-PN25 |
| La température fonctionnante | -20℃-140℃ |
| Milieu de fonctionnement | L'eau, huile, acide, alcali |
|
Données principales du joint de dilatation en caoutchouc
|
||||||
|
Diamètre nominal (DN)
|
Longueur
|
Déplacement axial (millimètres)
|
Déplacement horizontal
|
Angle de débattement
|
||
|
millimètre
|
pouce
|
millimètre
|
Extension
|
Compression
|
millimètre
|
° (a1+a2)
|
|
32
|
1 1/4
|
95
|
6
|
9
|
9
|
15°
|
|
40
|
1 1/2
|
95
|
6
|
10
|
9
|
15°
|
|
50
|
2
|
105
|
7
|
10
|
10
|
15°
|
|
65
|
2 1/2
|
115
|
7
|
13
|
11
|
15°
|
|
80
|
3
|
135
|
8
|
15
|
12
|
15°
|
|
100
|
4
|
150
|
10
|
19
|
13
|
15°
|
|
125
|
5
|
165
|
12
|
19
|
13
|
15°
|
|
150
|
6
|
180
|
12
|
20
|
14
|
15°
|
|
200
|
8
|
210
|
16
|
25
|
22
|
15°
|
|
250
|
10
|
230
|
16
|
25
|
22
|
15°
|
|
300
|
12
|
245
|
16
|
25
|
22
|
15°
|
|
350
|
14
|
255
|
16
|
25
|
22
|
15°
|
|
400
|
16
|
255
|
16
|
25
|
22
|
15°
|
|
450
|
18
|
255
|
16
|
25
|
22
|
15°
|
|
500
|
20
|
255
|
16
|
25
|
22
|
15°
|
|
600
|
24
|
260
|
16
|
25
|
22
|
15°
|
NOTES :
Des dimensions sont exprimées en millimètre, et soumises aux tolérances de fabrication. Des données peuvent être changées sans préavis par notre division de design pour l'avantage de produit.
* les mouvements indiqués sont seulement valides avec le joint sujet à une direction simple de mouvement. Des valeurs sont proportionnellement réduites avec la combinaison de mouvement.Savez-vous est un joint de dilatation en caoutchouc de haute qualité a fait ? Voyons avec JINGNING.
