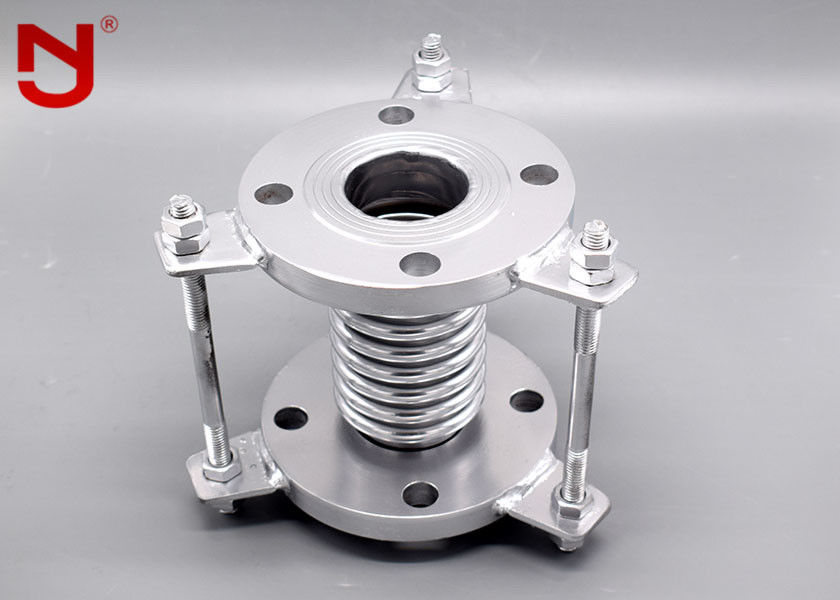

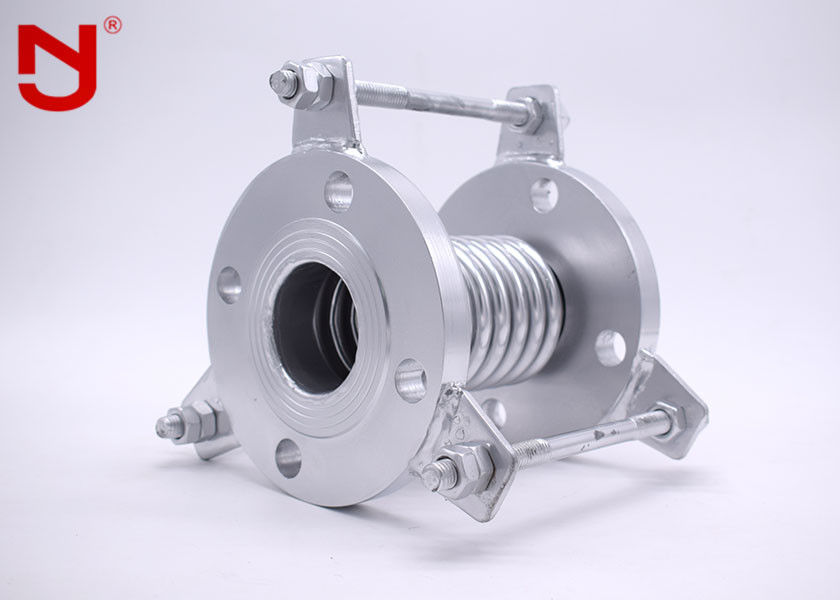

2" - 84" conception robuste de rapport à haute pression de corps de joint de dilatation de soufflets d'acier inoxydable

L'expansion de métal flexible d'acier inoxydable beugle le compensateur de soufflet de joint de dilatation

Le type interne axial compensateur ondulé de pression, ou le joint de dilatation intérieurement pressurisé axial est un genre de compensateur ondulé. C'est un équipement pour compenser le changement dimensionnel provoqué par dilatation thermique ou vibration mécanique de canalisation/de conduit/de navire par le composant élastique du compensateur ondulé. Basé dessus ci-dessus, il peut diminuer l'effort déformant la canalisation et la durée de vie d'augmentation de la canalisation.

Matériel structurel : Le compensateur ondulé peut être fait de métal et non-métal. Habituellement, le matériel du métal un incluent l'alliage inoxydable et anticorrosion austénitique et le non-métal un de moment etc. incluent PTFE, caoutchouc et matériau composite.

Épaisseur de paroi : Référez-vous à l'épaisseur de paroi, il y a compensateur ondulé d'épais-mur et compensateur ondulé de mince-mur. L'épais est en grande partie employé pour que le récipient à pression compense la propre déformation thermique du navire. En raison de son peu de dosage de compensation, seulement 1~2 vagues requises avec l'épaisseur de paroi dans 3~22mm généralement. Pour le mince, le compensateur ondulé est utilisé dans la partie flexible de la canalisation. Son épaisseur de couche unitaire est moins de 3mm (l'épaisseur de la plupart d'acier inoxydable est 0.2~3mm). Puisque le compensateur ondulé utilisé dans la canalisation exige le dosage de compensation autant que possible, l'épaisseur de paroi devrait être réduite dans maximum pour obtenir une flexibilité plus élevée sous des lieux de la pression-incidence satisfaisante. Vu la corrosion environnementale, la plupart de compensateur ondulé sont faits d'acier inoxydable. Si une pression-incidence plus élevée est demandée, la structure multicouche d'acier inoxydable de mur mince pourrait être meilleure.

Nombre d'une couche : Selon la couche, le compensateur ondulé peut être divisé en soufflets à pli unique et soufflets à plusieurs fils. La fabrication des soufflets à pli unique est simple avec le coût bas. Elle est employée souvent en état de charge morte ainsi que la compensation de déplacement. Sur les lieux de la conception satisfaisante de la pression-incidence, du dosage de compensation, de la rigidité et de la résistance à la fatigue, les soufflets à pli unique a une meilleure compétitivité. Les soufflets à plusieurs fils (souvent plus de 2 couches) sont utilisés généralement dans la canalisation cruciale en état de charge alternative. Comparé aux soufflets à pli unique, les à plusieurs fils ont moins de rigidité et de meilleure résistance de fatigue sous la même incidence de pression.

Structure : Le compensateur ridé peut également être divisé en deux classes du type recto et complexe dû à la structure différente. Chacun d'eux ont pu souder la tige d'aspiration s'il y a lieu. La tige d'aspiration affaiblira la poussée axiale provoquée par pression interne dans la canalisation, alors qu'aucun un tel effet si aucune tige d'aspiration.

Type de connexion : Le compensateur ridé ont deux genres de type de connexion, de connexion soudée et de connexion de bride.

Caractéristiques du produit : Le type interne axial compensateur ondulé peut être assemblé ou démonté facilement avec la conception avancée, construction rationnelle dans la dimension compacte. Il a une série de caractéristique exceptionnelle, telle que la résistance de température élevée et basse, la résistance à haute pression, résistance à la corrosion, durée de vie antifatigue et longue, pression-incidence élevée, grand dosage de compensation, incidence récurrente axiale de mouvement, excellente réduction du bruit et etc….

Caractéristique du produit :

• Les joints de dilatation compensator&metal sont employés dans une grande variété de tocompensate sifflant d'application pour la dilatation thermique ou la contraction et pour absorber des mouvements de vibration ou de tuyau d'équipement.

• Nous fabriquons simple, à deux fils et multiplions les soufflets testables dans différentes tailles utilisant la précision formant la technologie.

• Ils sont employés comme élément élastique escamotable de compensation, a les avantages du fonctionnement thereliable, bonne représentation, structure compacte.

• Les joints de dilatation compensator&Metal absorbent le mouvement dans la tuyauterie provoquée par des changements de theraml.

• Longévité et excellente résistance chimique.

• Très utilisé pour absorber l'expansion termal dans des systèmes de tuyau s'inquiétant l'eau, la vapeur, le pétrole et les gaz

• Les soufflets sont acier inoxydable avec les brides de soudure, fixe ou le flottement.

• Des compensateurs de soufflets ou les joints de dilatation inoxydables sont conçus selon les conditions de conception d'annonce de client'sspecifications

• Barres de commande disponibles, au besoin.

• Les tailles standard s'étendent de 2" par 84".
