Détails sur le produit:
Conditions de paiement et expédition:
|
| Taille: | DN50----DN2000 | Matériel de soufflets: | SUS 304, SS316 |
|---|---|---|---|
| Norme de bride: | DIN, BS | Matériel de bride: | Acier au carbone |
| Ligne type de soudure: | Sprial a soudé | renfort: | Fil d'acier à haute résistance |
| OEM&ODM: | oui | Nom de produit: | tuyau en métal |
| Surligner: | tuyau tressé inoxydable,joint de dilatation tressé |
||

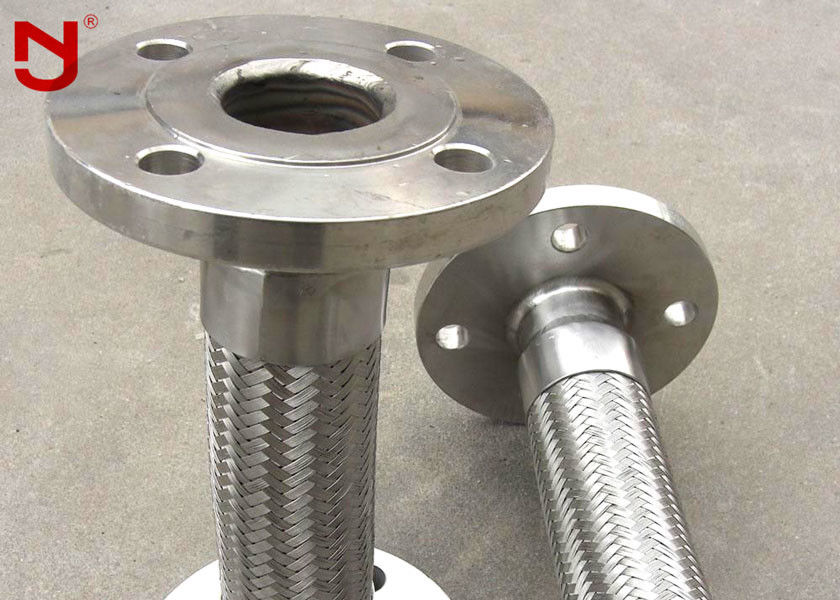

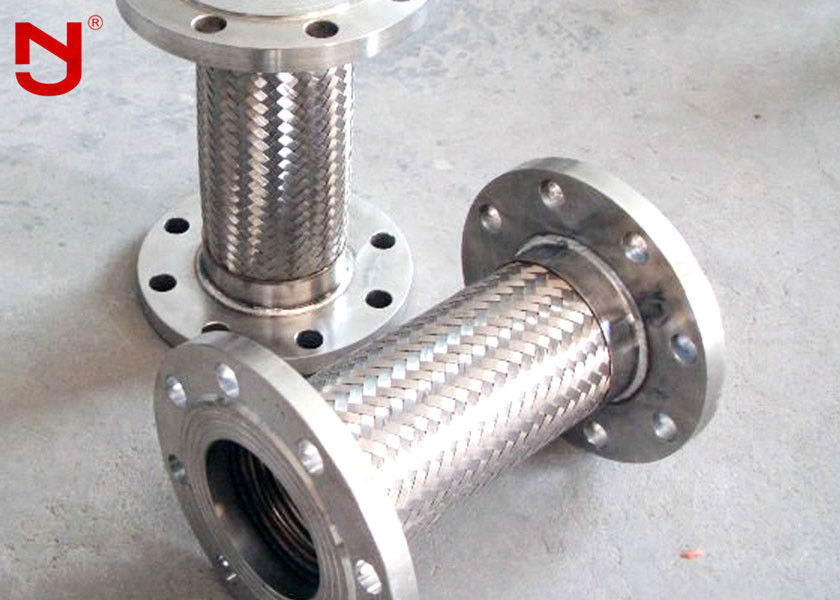

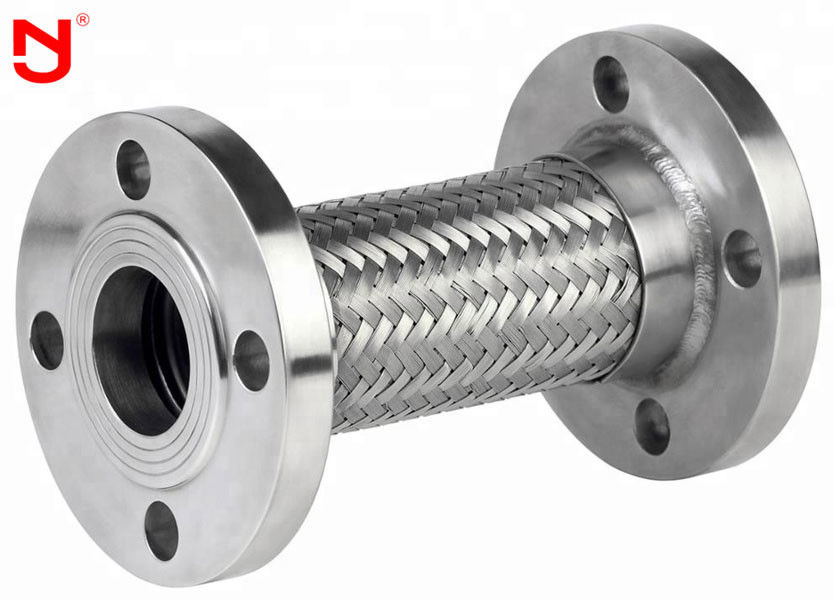

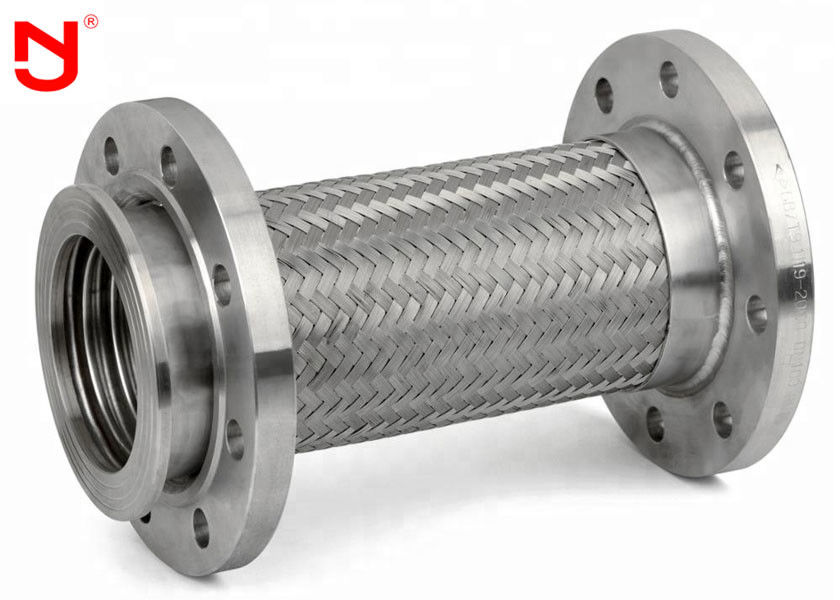

Le tuyau flexible d'acier inoxydable DIN a tressé
Les braideds de tuyau flexible sont une part importante d'un large éventail de systèmes qui exigent la flexibilité dans le transfert liquide. Ils sont construits des longueurs des soufflets ondulés d'acier inoxydable qui sont couverts de tressage flexible d'acier inoxydable pour ajouter la force.
Représentation de tuyau flexible tressée
1. Résistance à la corrosion
2. Résistance de la température de ciel et terre (- ℃ 196 à ℃ 420)
3. Poids léger
4. Petit volume
5. Bonne flexibilité
Paramètre de technique de tuyau flexible tressé
| Données principales de tuyau flexible tressées | |||||||
|
Nominal diamètre DN |
Diamètre intérieur (millimètre) |
Diamètre extérieur | Rayon de cintrage minimum | Pression d'utilisation | |||
| Soufflets | Maille de tresse | Charge statique | Dynamique | Maille simple de tresse | Double maille de tresse | ||
| 8 | 8,8 | 13,2 | 14,4 | 50 | 110 | 15 | 20 |
| 10 | 11,7 | 16,5 | 17,7 | 65 | 145 | 185 | 20 |
| 15 | 13,5 | 19,5 | 21,1 | 80 | 180 | 18 | 20 |
| 20 | 20,0 | 27 | 28,6 | 120 | 270 | 10 | 15 |
| 25 | 27,0 | 34,5 | 36,1 | 160 | 360 | 6,3 | 10 |
| 32 | 32,0 | 40 | 41,6 | 175 | 400 | 4,0 | 6,3 |
| 40 | 39,6 | 52 | 53,6 | 225 | 510 | 4,0 | 6,3 |
| 50 | 49,7 | 62 | 63,6 | 280 | 640 | 3,0 | 5,0 |
| 65 | 61,2 | 80,2 | 81,8 | 410 | 915 | 3,0 | 5,0 |
| 80 | 79,0 | 96,3 | 97,9 | 486 | 1030 | 3,0 | 5,0 |
| 100 | 101,2 | 119,6 | 121,2 | 610 | 1340 | 2,5 | 4,0 |
| 125 | 124,1 | 145,3 | 146,9 | 700 | 1540 | 2,5 | 4,0 |
| 150 | 149,4 | 180,8 | 182,4 | 810 | 1780 | 2,5 | 4,0 |
| 200 | 176,0 | 240 | 243,2 | 1000 | 2000 | 2,5 | 4,0 |
| 250 | 248,0 | 290 | 294 | 1250 | 2500 | 2,5 | 4,0 |
| 300 | 298,0 | 350 | 354 | 1500 | 3000 | 1,6 | 2,5 |
| 350 | 347,0 | 400 | 404,8 | 1750 | 3500 | 1,6 | 2,5 |
| 400 | 397,6 | 460 | 464,8 | 2000 | 4000 | 1,6 | 2,5 |
Processus de fabrication de tuyau flexible tressé
Noyau interne : soufflets d'acier inoxydable
La force de noyau interne est 304, 321 et acier inoxydable 316L ; Les tuyaux d'acier inoxydables forment des plissements parallèles.
Noyau externe : couche tressée d'acier inoxydable
Tuyau ondulé de noyau d'achat, aucune mise en couches, tresse simple ou double tresse ; La tresse externe est faite d'acier inoxydable 304.
JINGNING a plus de 17 ans d'expérience de conception dans la fabrication des joints de dilatation en caoutchouc, joints de dilatation en métal, démantelant des joints, des tuyaux et d'autres garnitures de tuyau industrielles, et répond aux normes internationales telles que le gigaoctet, l'OIN, le DIN, la norme ANSI, les BS, le JIS et les exigences particulières des clients.
Le tuyau flexible a tressé des avantages
1. Le prix de produit est le prix départ usine
2,17 ans d'une expérience de fabrication et 5 ans d'expérience d'exportation
3. Il y a inspection stricte de qualité, et la qualité dépasse de loin le standard de l'industrie.
4. Personnalisation de moule et OEM de diverses caractéristiques
5. Fournissez les échantillons gratuitement
Application tressée de tuyau flexible
Ce produit peut être très utilisé dans l'aviation, l'espace, le pétrole, l'industrie chimique, la métallurgie, le courant électrique, la fabrication du papier, le bois, le textile, la construction, la médecine, la nourriture, le tabac, la communication et d'autres industries.
