Détails sur le produit:
Conditions de paiement et expédition:
|
| Taille: | DN50----DN1200 | Matériel en caoutchouc: | EPDM, NBR, SBR, NR |
|---|---|---|---|
| Norme de bride: | DIN, BS, NORME ANSI, JIS, AS | Matériel de bride: | Acier au carbone, acier inoxydable |
| Pression de Workuing: | PN10, PN16, PN25 | Pression éclatée: | 6.0Mpa |
| La température fonctionnante: | -25~110Degree | OEM: | oui |
| Surligner: | soufflets en caoutchouc d'expansion,joint de dilatation de conduit |
||

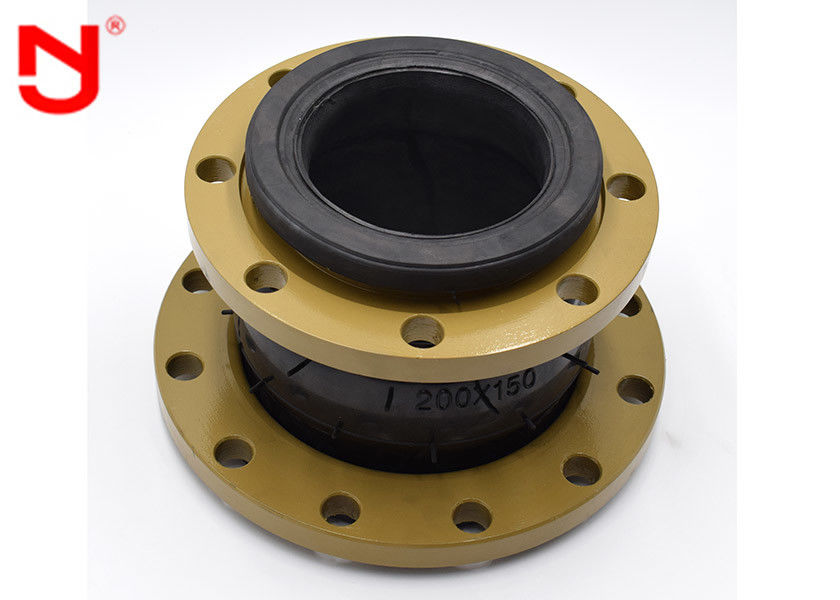

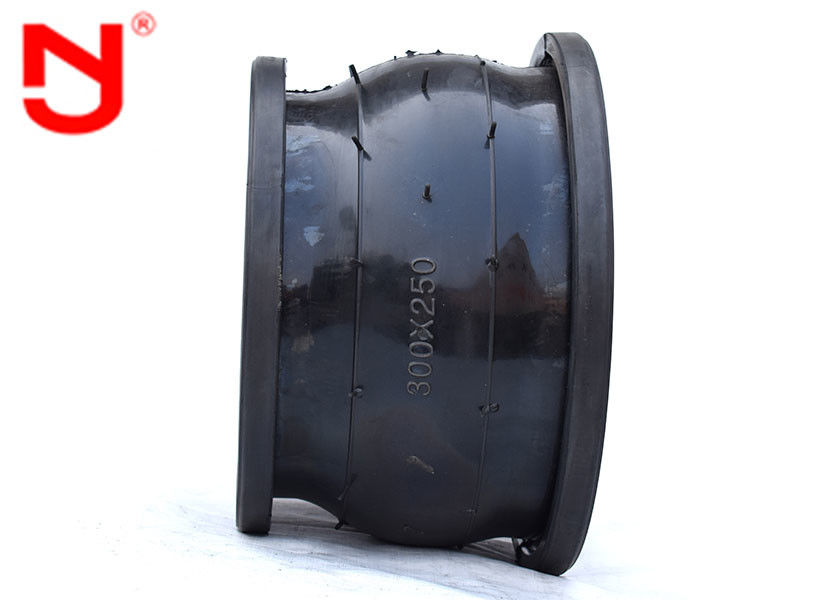

Joint de dilatation en caoutchouc de réducteur mondial de vente avec la connexion de bride
Introduction de type joint de réducteur de dilatation en caoutchouc :
Le modèle d'utilité se rapporte à un joint en caoutchouc excentrique excentrique flexible, qui peut résoudre le problème du calibre différent quand le tuyau en métal est relié, et a la fonction de l'absorption des chocs et de la réduction du bruit, et peut épargner les pièces d'installation de la canalisation et épargner le coût. Le modèle d'utilité se compose de couche en caoutchouc intérieure, tissu renforçant la couche, couche en caoutchouc moyenne, couche en caoutchouc externe, renfort de fin, anneau en métal ou anneau de fil d'acier, bride en métal ou joint mobile parallèle.
Caractéristiques :
volume 1.Small, flexible léger, facile à installer et maintenir
2.It réduit la transmission structurelle de bruit avec l'absorption des chocs forte dans servive.
3.It est capable de l'écart horizontal, axial et angulaire avec le non-parallélisme de restruction et de bride.
le joint 4.The en caoutchouc à haute pression sans couture intérieur indépendamment développé par nous empêche corrosif
milieu de graver à l'eau-forte le mur intérieur du joint en caoutchouc dans la haute température, l'acide et l'alcali et la canalisation résistante d'huile, prolongeant de ce fait sa durée de vie.
Caractéristiques de joint de dilatation en caoutchouc réducteur concentrique à flasque d'acier inoxydable
| Liste matérielle | ||
| Non. | Nom | Matériel |
| 1 | Couche en caoutchouc externe | IIR, CR, EPDM, NR, NBR |
| 2 | Couche en caoutchouc intérieure | IIR, CR, EPDM, NR, NBR |
| 3 | Couche de vue | Tissu de corde de polyester |
| 4 | Bride | Q235 304 316L |
| 5 | Anneau de renfort | Anneau de perle |
| spécifications | DN50~300 | DN350~600 |
| Pression d'utilisation (MPA) | 0.25~1.6 | |
| Éclatant la pression (MPA) | ≤4.8 | |
| Vide (KPa) | 53.3(400) | 44.9(350) |
| La température (℃) | -20~+115 (pour état spécial -30~+250) | |
| Milieu applicable | Air, air comprimé, eau, eau de mer, eau chaude, pétrole, acide-base, etc…. | |
| DN (grands) ×DN (petit) | Longueur | Axial déplacement (extension) |
Axial déplacement (compression) |
Radial déplacement |
Déflexion angle |
| ° (a1+a2) | |||||
| 50×32 | 180 | 15 | 18 | 45 | 35° |
| 50×40 | 180 | 15 | 18 | 45 | 35° |
| 65×32 | 180 | 15 | 18 | 45 | 35° |
| 65×40 | 180 | 15 | 18 | 45 | 35° |
| 65×50 | 180 | 15 | 18 | 45 | 35° |
| 80×32 | 220 | 15 | 18 | 45 | 35° |
| 80×50 | 180 | 20 | 30 | 45 | 35° |
| 80×65 | 180 | 20 | 30 | 45 | 35° |
| 100×40 | 220 | 20 | 30 | 45 | 35° |
| 100×50 | 180 | 20 | 30 | 45 | 35° |
| 100×65 | 180 | 22 | 30 | 45 | 35° |
| 100×80 | 180 | 22 | 30 | 45 | 35° |
| 125×50 | 220 | 22 | 30 | 45 | 35° |
| 125×65 | 180 | 22 | 30 | 45 | 35° |
| 125×80 | 180 | 22 | 30 | 45 | 35° |
| 125×100 | 200 | 22 | 30 | 45 | 35° |
| 150×50 | 240 | 22 | 30 | 45 | 35° |
| 150×65 | 200 | 22 | 30 | 45 | 35° |
| 150×80 | 180 | 22 | 30 | 45 | 35° |
| 150×100 | 200 | 22 | 30 | 45 | 35° |
| 150×125 | 200 | 22 | 30 | 45 | 35° |
| 200×80 | 260 | 22 | 30 | 45 | 35° |
| 200×100 | 200 | 25 | 35 | 40 | 30° |
| 200×125 | 220 | 25 | 35 | 40 | 30° |
| 200×150 | 200 | 25 | 35 | 40 | 30° |
| 250×100 | 260 | 25 | 35 | 40 | 30° |
| 250×125 | 220 | 25 | 35 | 40 | 30° |
| 250×150 | 220 | 25 | 35 | 40 | 30° |
| 250×200 | 220 | 25 | 35 | 40 | 30° |
| 300×125 | 260 | 25 | 35 | 40 | 30° |
| 300×150 | 220 | 25 | 35 | 40 | 30° |
| 300×200 | 220 | 25 | 35 | 40 | 30° |
| 300×250 | 220 | 25 | 35 | 40 | 30° |
| 350×200 | 230 | 28 | 38 | 35 | 26° |
| 350×250 | 230 | 28 | 38 | 35 | 26° |
| 350×300 | 230 | 25 | 38 | 40 | 26° |
| 400×200 | 230 | 25 | 38 | 40 | 26° |
| 400×250 | 240 | 28 | 38 | 35 | 26° |
| 400×300 | 240 | 28 | 38 | 35 | 26° |
| 400×350 | 260 ou | 28 | 38 | 35 | 26° |
| 285 | |||||
| 450×250 | 280 | 28 | 38 | 35 | 26° |
| 450×300 | 240 | 28 | 38 | 35 | 26° |
| 450×350 | 240 | 28 | 38 | 35 | 26° |
| 450×400 | 240 | 28 | 38 | 35 | 26° |
| 500×250 | 280 | 28 | 38 | 35 | 26° |
| 500×300 | 280 | 28 | 38 | 35 | 26° |
| 500×350 | 240 | 28 | 38 | 35 | 26° |
| 500×400 | 230 | 28 | 38 | 35 | 26° |
| 500×450 | 240 | 28 | 38 | 35 | 26° |
| 600×400 | 240 | 28 | 38 | 35 | 26° |
| 600×450 | 240 | 28 | 38 | 35 | 26° |
| 600×500 | 240 | 28 | 38 | 35 | 26° |
